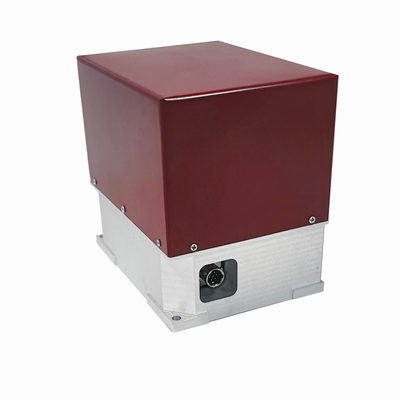

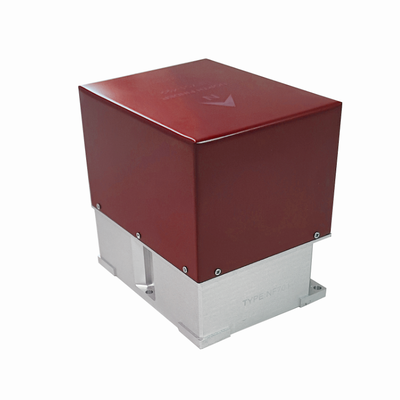

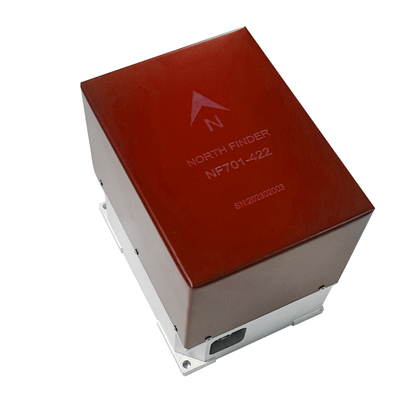

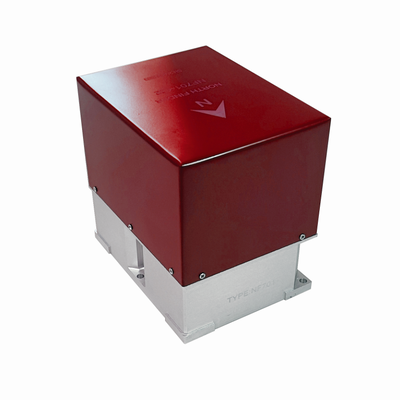

빠른 정렬 광섬유 지로 북측 탐색기 0.3도 정확도와 RS422 인터페이스

Name: 빠른 정렬 광섬유 지로 북측 탐색기 0.3도 정확도와 RS422 인터페이스
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: NF701A
Price: 8,750.00 USD
Availability: InStock

브랜드 이름:	Firepower
모델 번호:	NF701A

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

ISO 9001:2015, CE, RoHS

북쪽 찾기 정확도:

<= 0.3도(NF701A)

북쪽 탐지기 차원:

115x90x110mm

산출:

RS422

수평 정확도(1 시그마):

<= 0.05도

방위각 해상도:

<= 0.5도

무게:

<= 2kg

강조하다:

fiber optic gyro north finder

satellite antenna alignment pointing system

0.3 deg accuracy NF701A gyro seeker

제품 설명

빠른 정렬 광섬유 자이로스코프 노스 파인더 시스템

NF701A Fiber Optic Gyro North Finder는 위성 통신 안테나 정렬을 위한 빠르고 정확한 진북 기준을 제공합니다. 0.3도의 정확도 덕분에 VSAT 터미널, 텔레포트 지구국 및 모바일 SATCOM 시스템에 대한 정확한 초기 방위각 설정이 가능해 안테나 포인팅 시간이 줄어들고 최적의 위성 신호 획득이 보장됩니다.

치수

115x90x110mm

기술 사양

북쪽 탐색 시간: 3분 이하
북쪽 탐색 정확도(1 시그마): ≤ 0.3도(NF701A); ≤ 0.5도(NF701B)
수평 정확도: ≤ 0.05도(1 시그마)
둘레: ≤ 0.5도(1 시그마)
무게: 2kg 이하
전원 공급 장치: DC 12V ~ 24V
전력 소비: 15W(피크)
인터페이스: RS422
작업 모드: 전원을 켤 때 자동 자체 점검, 상위 컴퓨터를 통해 북쪽 탐색 제어

환경 요구 사항

작동 온도: -40°C ~ +70°C
보관 온도: -55°C ~ +85°C
습도: 상대습도 95% 미만

신뢰할 수 있음

MTBF ≥ 1000시간
MTTR ≤ 30분

이상적인 애플리케이션

VSAT 터미널 정렬:신속한 VSAT 배포 및 시운전을 위한 빠른 북쪽 참조
순간이동 지구국:대구경 위성 통신 안테나를 위한 정확한 방위각
모바일 SATCOM 시스템:차량 탑재 위성 단말기를 위한 Fast North 획득
전파 망원경 어레이:천문 관측 안테나 어레이의 정확한 방향
브로드캐스트 업링크 스테이션:TV 및 라디오 방송 위성 업링크를 위한 안정적인 North

외부 플러그 구성(인터페이스 Y50EX-0607TX2)

플러그 핀 번호	기능적 정의
에이	DC12V~24V
비	DC12V ~24V 접지
기음	TD+
디	TD-
이자형	RD+
에프	RD-
g	접지
