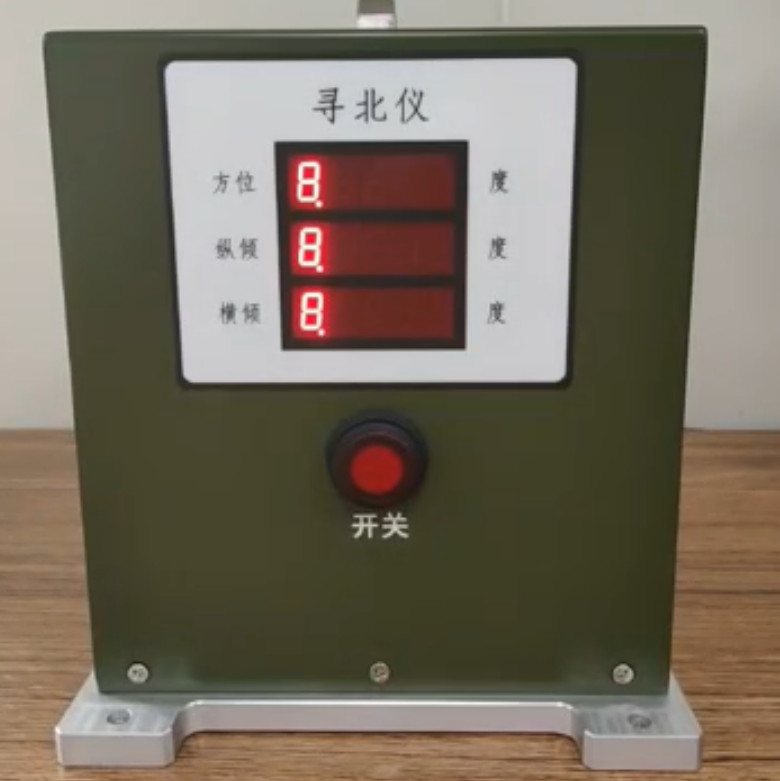

정밀 북측 탐사기, 0.1도 아지무스 정확도 센서
환경 요구 사항
1) 작동 온도: -40°C+65°C
2) 보관 온도: -45°C+70°C
3) 모래와 먼지: GJB150 제2조에 명시된 모래와 먼지 조건에서12, 광섬유 자이로스코프 북측측정기에 다음의 조건이 발생하지 않아야 한다.
a. 조직이 너무 꽉 차 있거나, 고정되어 있거나, 고장 났거나,
b. 전기 부품이 단회로 또는 정상적으로 작동할 수 없습니다.
c. 내부 기계 부품이 먼지가 있다.
4) 소금 안개
광섬유 자이로스코프 북측 탐지기는 GJB150의 소금 스프레이 조건을 충족해야 합니다.11.
5) 습하고 뜨거운 환경
상대 습도 95%, 온도 30±2°C, 보관시간 72시간
단열 저항은 2 MΩ 미만, 금속 표면은 부식되지 않아야 하고 코팅은 방광이 나거나 벗겨지지 않아야 하며 정상적으로 작동할 수 있습니다.
6) 진동 환경
시누소이드 스캔 진동 환경 요구 사항
주파수 범위: 5Hz ~ 5.5Hz, 진동 이동 (두 배 진폭) 25.4mm
주파수 범위: 5.5Hz~200Hz, 진동 가속 1.5g
스캔 시간: 12분
진동 방향: 3 축 (X축, Y축, Z축)
각 축: 2시간
7) 환경 조건에 미치는 영향
충격 파형: 반 시노 펄스
최고 가속: 20g, 펄스 너비 11ms,
각 축 (X축, Y축, Z축) 에 따른 충격 수: 3
8) 충돌 환경 조건
최고 가속도: 10g
펄스 너비: 16ms
충돌 속도: 수직축 80회/분
충돌 시간: 1000±10번
충돌 방향: 수직 설치 평면
9) 스포츠카에 대한 환경 요구 사항
도로 스포츠 자동차는 500km의 마일리지를 가지고 있습니다.
흙 도로와 자갈 도로: 속도 20-30km/h, 300km.
아스팔트 도로와 콘크리트 도로: 차량 속도는 30-40km/h, 200km입니다.
10) 전자기 호환성
전자기 호환성은 GJB151A-97 "군용 장비 및 서브시스템에 대한 전자기 방출 및 감수성 요구 사항"의 관련 요구 사항을 의미합니다.
11) 자기장
자이로 북측지기의 성능 특성은 (3±0.5) × 10-4T의 자기 인덕션 강도의 조건에서 기술 지표 요구 사항을 충족해야합니다.
사양
| 주요 기술 매개 변수 | ||
| 매개 변수 | NF701 | 단위 |
| 북쪽 탐색 정확도 (1σ) | ≤0.1 | ° |
| 북쪽은 시간을 찾습니다 | ≤ 3 | 분 |
| 수평 정확성 ( pitch and roll) | ≤0.05 (1σ) | ° |
| 원형 선형성 (1σ) | ≤0.1 | ° |
| 켜기 준비 시간 | 6 | 분 |
| 인터페이스 | RS422 | / |
| 무게 | <5.5 | 1kg |
| 차원 | 150 × 170 × 172 | mm |
| 작동 모드 |
전원을 켜면 자기 테스트를 시작합니다. 완료, 그것은 상부 컴퓨터의 북에 응답 할 것입니다 그리고 북쪽을 찾은 후, 북쪽은 결과는 상위 컴퓨터로 전송됩니다. |
|
| 환경 요구 사항 | ||
| 작동 온도 | -40 ~ +65 | °C |
| 저장 온도 | -45~+70 | °C |
| 상대 습도 | 95 | % |
| 외모 | 금속 표면은 경직되지 않아야 하며, 코팅은 방광이나 껍질을 벗기지 않아야 합니다. | |
| 전기 성능 | ||
| 전원 공급 | 24±4V | |
| 전력 소비 | < 30W | |
| 단열 저항 |
자이로 북측측정기의 각 회로와 회로 및 하우스의 격리 저항은 표준 대기 온도에서 10 MΩ 이하가어야 합니다. 조건. |
|
| 유지보수 가능성 | ||
| MTBF | ≥ 1000 | 시간 |
| MTTR | ≤ 30 | 분 |
