| 브랜드 이름: | Firepower |
| 모델 번호: | NF701-422 |
| 모크: | 1 |
| 지불 조건: | 전신환 |
| 공급 능력: | 1000년 / 달 |

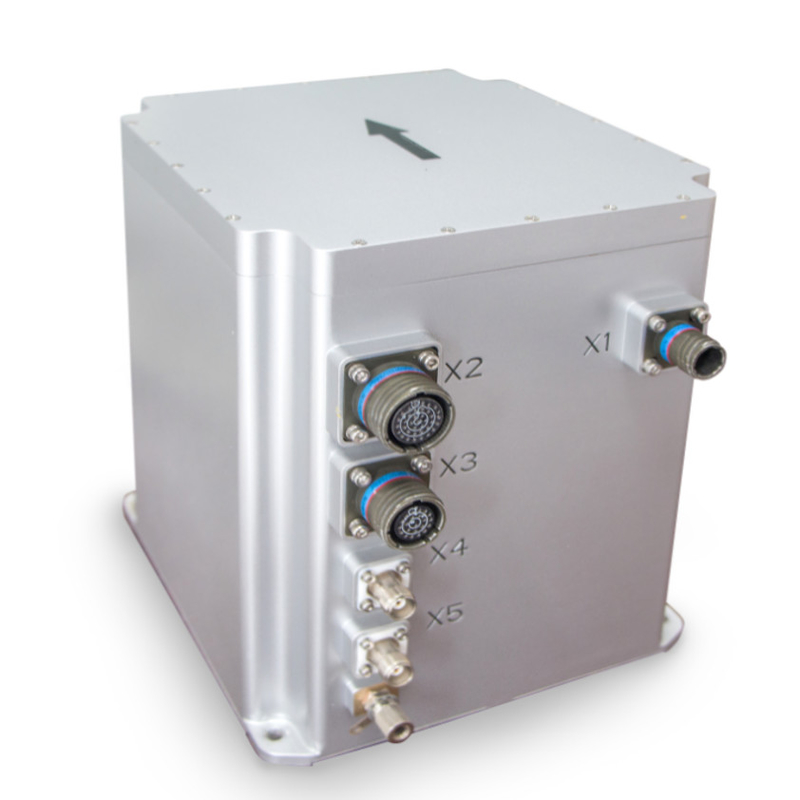

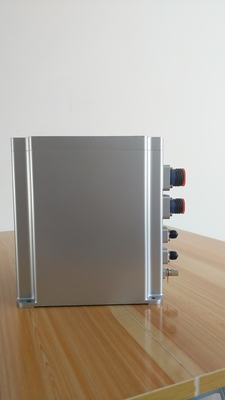

FOG 기반 북측정 측정, 정밀 북측정 시스템
전기 성능
1) 단열 저항
자이로 노스 피더의 독립적인 회로와 회로와 하우스 사이의 단열 저항은 표준 대기 조건에서 100 MΩ 이하가 되어서는 안 됩니다.
외부 인터페이스
1.1.1 24V±4V의 전력 입력으로.
1.1.2 일련 포트 출력 함수에서 일련 포트 출력은 다음과 같이 정의된다.
외부 통신 포트는 RS422 일련 인터페이스 형태를 채택하고, 1개의 시작 비트, 8개의 데이터 비트, 1개의 스톱 비트, 패리티가 없으며, 9600bps의 바우드 속도. 데이터는 ASIC 형식이다.
사양
| 주요 기술 매개 변수 | ||
| 매개 변수 | NF701 | 단위 |
| 북쪽 탐색 정확도 (1σ) | ≤0.1 | ° |
| 북쪽은 시간을 찾습니다 | ≤ 3 | 분 |
| 수평 정확성 ( pitch and roll) | ≤0.05 (1σ) | ° |
| 원형 선형성 (1σ) | ≤0.1 | ° |
| 켜기 준비 시간 | 6 | 분 |
| 인터페이스 | RS422 | / |
| 무게 | <5.5 | 1kg |
| 차원 | 150 × 170 × 172 | mm |
| 작동 모드 |
전원을 켜면 자기 테스트를 시작합니다. 완료, 그것은 상부 컴퓨터의 북에 응답 할 것입니다 그리고 북쪽을 찾은 후, 북쪽은 결과는 상위 컴퓨터로 전송됩니다. |
|
| 환경 요구 사항 | ||
| 작동 온도 | -40 ~ +65 | °C |
| 저장 온도 | -45~+70 | °C |
| 상대 습도 | 95 | % |
| 외모 | 금속 표면은 경직되지 않아야 하며, 코팅은 방광이나 껍질을 벗기지 않아야 합니다. | |
| 전기 성능 | ||
| 전원 공급 | 24±4V | |
| 전력 소비 | < 30W | |
| 단열 저항 |
자이로 북측측정기의 각 회로와 회로 및 하우스의 격리 저항은 표준 대기 온도에서 10 MΩ 이하가어야 합니다. 조건. |
|
| 유지보수 가능성 | ||
| MTBF | ≥ 1000 | 시간 |
| MTTR | ≤ 30 | 분 |
▶유지보수 사용
1 회전 북측 지표를 사용하는 동안 전원 전류가 1000mA 이상인 것으로 확인되면 전원 공급 전압이 요구 사항을 충족하는지 확인하십시오.전문가에게 수리를 요청해야 합니다..
2 지로 노스 피더를 사용할 때 연쇄 포트 데이터 출력이 없다면 연결, 연쇄 포트 설정 및 데이터 수신 형식이 올바른지 확인하십시오.만약 모든 것이 맞다면, 당신은 수리를 위해 전문가에게 요청해야합니다.

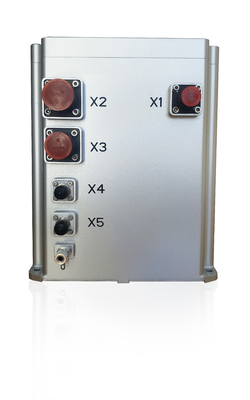

제품 도면
