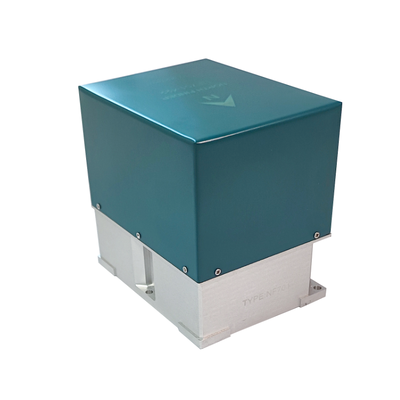

지하 채굴용 RS422 인터페이스를 갖춘 고정밀 0.3도 정확도 Gyrocompass North Finder

Name: 지하 채굴용 RS422 인터페이스를 갖춘 고정밀 0.3도 정확도 Gyrocompass North Finder
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: NF701A
Price: 8,750.00 USD
Availability: InStock

브랜드 이름:	Firepower
모델 번호:	NF701A

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

ISO 9001:2015, CE, RoHS

북쪽 찾기 정확도:

<= 0.3도(NF701A)

북쪽 탐지기 차원:

115x90x110mm

산출:

RS422

수평 정확도(1 시그마):

<= 0.05도

방위각 해상도:

<= 0.5도

무게:

<= 2kg

강조하다:

fiber optic gyro north finder

mining tunnel boring directional survey

0.3 deg accuracy NF701A seeker

제품 설명

진북 탐지 및 방향 측정을 위한 고정밀 Gyrocompass North Finder 시스템

NF701A Fiber Optic Gyro North Finder는 지하 광산 및 터널 굴착 작업을 위한 견고한 방향성 측량 장비입니다. FOG 기반 북쪽 탐색 기술은 기존 나침반이 작동하지 않는 자기 잡음이 심한 지하 환경에서 신뢰할 수 있는 방위각 데이터를 제공하며 -40~+70°C에서 완벽하게 작동합니다.

치수

115x90x110mm

기술 사양

북쪽 탐색 시간: 3분 이하
북쪽 탐색 정확도(1 시그마): ≤ 0.3도(NF701A); ≤ 0.5도(NF701B)
수평 정확도: ≤ 0.05도(1 시그마)
둘레: ≤ 0.5도(1 시그마)
무게: 2kg 이하
전원 공급 장치: DC 12V ~ 24V
전력 소비: 15W(피크)
인터페이스: RS422
작업 모드: 전원을 켤 때 자동 자체 점검, 상위 컴퓨터를 통해 북쪽 탐색 제어

환경 요구 사항

작동 온도: -40°C ~ +70°C
보관 온도: -55°C ~ +85°C
습도: 상대습도 95% 미만

신뢰할 수 있음

MTBF ≥ 1000시간
MTTR ≤ 30분

이상적인 애플리케이션

터널 보링 머신 안내:장거리 터널 프로젝트에서 TBM 내비게이션을 위한 정확한 방향
지하 광산 측량:드리프트 및 샤프트 정렬을 위한 자기 없는 북쪽 기준
탄광 개발:환기 샤프트 및 갤러리 계획을 위한 신뢰할 수 있는 방위각 데이터
지하철 건설:도시 지하철 터널 굴착을 위한 정확한 방향 제어
수력 터널 프로젝트:물 전환 및 수압관 터널 건설에 대한 북쪽 참조

외부 플러그 구성(인터페이스 Y50EX-0607TX2)

플러그 핀 번호	기능적 정의
에이	DC12V~24V
비	DC12V ~24V 접지
기음	TD+
디	TD-
이자형	RD+
에프	RD-
g	접지
