| 브랜드 이름: | FIREPOWER |
| 모델 번호: | 16488HB |
| 모크: | 1 |
| 가격: | 600$ |
| 지불 조건: | d/a, t/t |
| 공급 능력: | 500/월 |

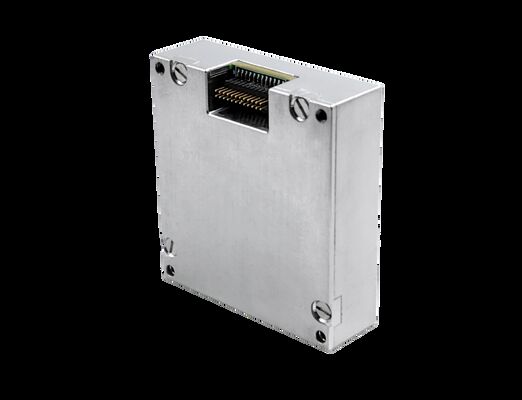

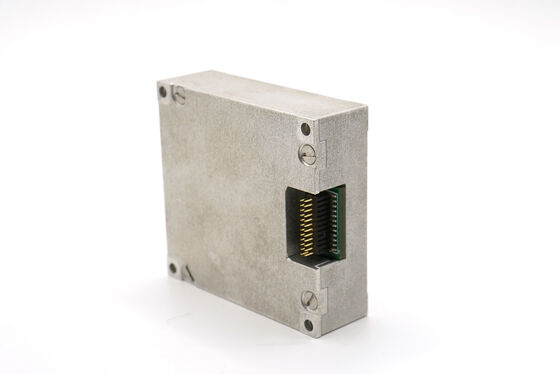

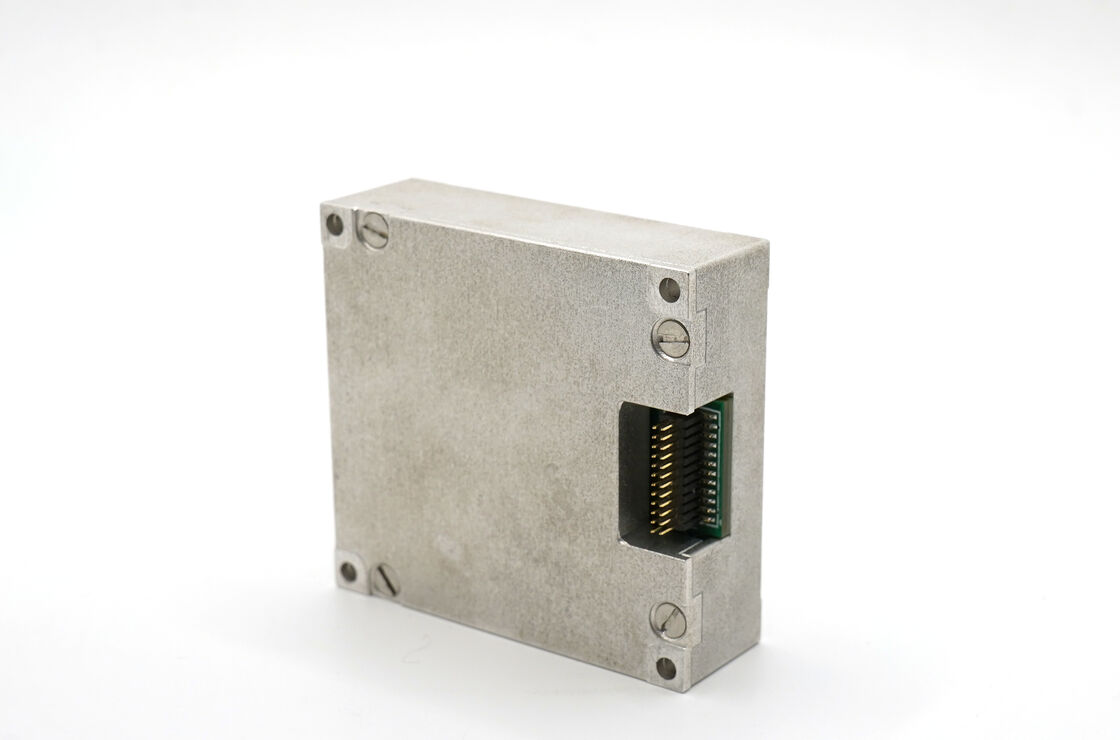

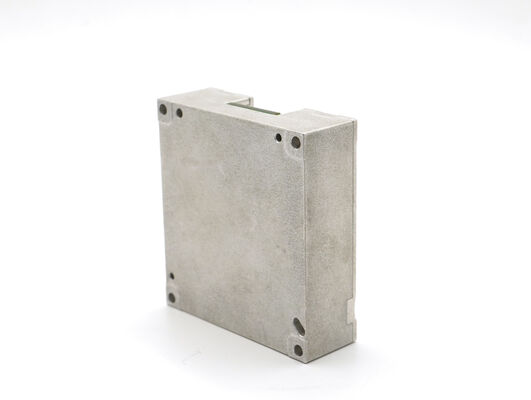

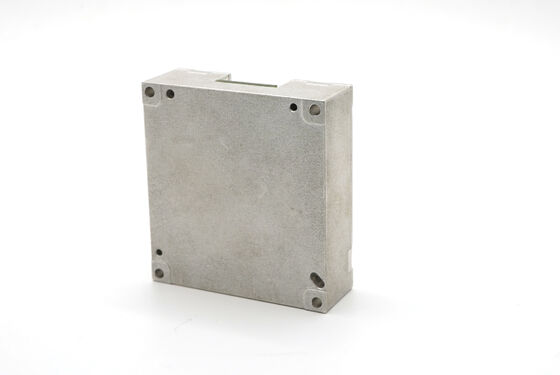

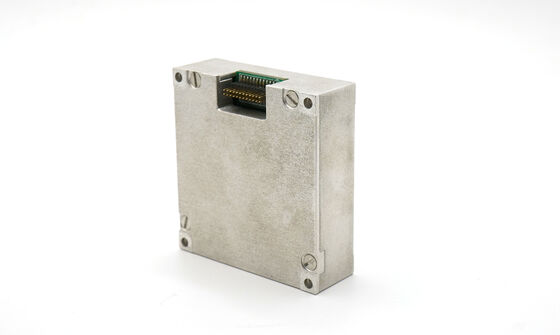

고신뢰성 MEMS IMU 16488HB는 3축 자이로스코프, 가속도계, 지자기계, 기압계를 통합하여 포괄적인 모션 감지를 제공합니다. 뛰어난 제로 바이어스 안정성(자이로 0.8°/h, 가속도계 0.06mg)과 강한 진동(20~2000Hz, 6.06G) 및 충격(1000G, 0.5ms)에 대한 내성은 무인 이동체 및 산업용 안정화 작업에 완벽합니다.
| 매개변수 | 시험 조건 | 최소값 | 일반값 | 최대값 | 단위 |
|---|---|---|---|---|---|
| 자이로스코프 | |||||
| 동적 측정 범위 | 500 | 2000 | °/s | ||
| 제로 바이어스 안정성 | Allan 분산, Z축 | 0.8 | °/h | ||
| 제로 바이어스 안정성 | Allan 분산, X 및 Y축 | 1.6 | °/h | ||
| 제로 바이어스 안정성 | 10초 평균(-40℃~+70℃, 상온), Z축 | 3 | °/h | ||
| 제로 바이어스 안정성 | 10초 평균(-40℃~+70℃, 상온), X축 및 Y축 | 6 | °/h | ||
| 제로 바이어스 | 제로 바이어스 범위, Z축 | ±0.07 | °/s | ||
| 제로 바이어스 | 제로 바이어스 범위, X축 및 Y축 | ±0.2 | °/s | ||
| 전체 온도 범위에서의 제로 바이어스 변화, Z축 | ±0.02 | °/s | |||
| 온도에 따른 제로 바이어스 변화, X 및 Y축 | ±0.06 | °/s | |||
| 연속 시작 반복성, Z축 | 0.002 | ||||
| 연속 시작 반복성, X축 및 Y축 | 0.006 | ||||
| 일별 시작 반복성, Z축 | 0.003 | /s | |||
| 일별 시작 반복성, X축 및 Y축 | 0.009 | °/s | |||
| 선형 가속도가 바이어스에 미치는 영향 | 0.002 | °/s/g | |||
| 진동이 제로 바이어스에 미치는 영향, 진동 전후 변화 | 0.002 | °/s/g | |||
| 진동이 제로 바이어스에 미치는 영향, 진동 중 및 전 변화 | 0.002 | °/s/g | |||
| 스케일 팩터 | 스케일 팩터 정확도, Z축 | 0.3 | % | ||
| 스케일 팩터 | 스케일 팩터 정확도, X 및 Y축 | 0.6 | % | ||
| 스케일 팩터 비선형성, Z축 | 0.01 | %FS | |||
| 스케일 팩터 비선형성, X 및 Y축 | 0.02 | %FS | |||
| 각도 랜덤 워크 | 0.15 | °/√hr | |||
| 노이즈 밀도 | 0.001 | °/s/√Hz | |||
| 해상도 | 3.052×10⁻⁷ | /s/LSB | |||
| 대역폭 | 200 | Hz | |||
| 가속도계 | |||||
| 동적 측정 범위 | 16 | 200 | g | ||
| 제로 바이어스 안정성 | Allan 분산 | 0.06 | mg | ||
| 제로 바이어스 안정성 | 10초 평균(-40℃~+70℃, 상온) | 0.4 | mg | ||
| 제로 바이어스 | 제로 바이어스 범위 | 2 | mg | ||
| 전체 온도 범위에서의 제로 바이어스 변화, 피크-투-피크 값 | 4 | mg | |||
| 연속 시작 반복성 | 0.5 | mg | |||
| 일별 시작 반복성 | 0.8 | mg | |||
| 제로 바이어스 온도 계수 | 0.05 | 0.1 | mg/℃ | ||
| 스케일 팩터 | 스케일 팩터 정확도 | 0.5 | % | ||
| 스케일 팩터 비선형성 | 0.1 | %FS | |||
| 속도 랜덤 워크 | 0.029 | m/s/√hr | |||
| 노이즈 밀도 | 0.025 | mg/√Hz | |||
| 해상도 | 1.221×10⁻⁸ | g/LSB | |||
| 대역폭 | 200 | Hz | |||
| 지자기계 | |||||
| 자기장 범위 | Brg,xy | ±13 | gauss | ||
| 자기장 범위 | Brg,z | ±25 | gauss | ||
| 해상도 | 0.3 | μT | |||
| 방위 정확도 | 30μT 수평 지구 자기장 성분, 25℃ | ±2.5 | deg | ||
| 동적 측정 범위 | 2.5 | gauss | |||
| 제로 바이어스 | 비자기 환경 | 15 | mgauss | ||
| 기압계 | |||||
| 동적 측정 범위 | 300 | 1100 | mbar | ||
| 제로 바이어스 | 4.5 | mbar | |||
| 통신 인터페이스 | |||||
| 1-way SPI | 전송 속도 | 15 | MHz | ||
| 1-Way CAN | 전송 속도 | 1 | MHz | ||
| 샘플링 주파수 | SPI | 2460 | 2460 | Hz | |
| 샘플링 주파수 | CAN | 200 | |||
| 전기적 특성 | |||||
| 전압 | 3.0 | 3.3 | 3.6 | V | |
| 소비 전력 | 1.5 | W | |||
| 리플 | P-P | 100 | mV | ||
| 안정화 시간 | 0V에서 3.3V까지 | 80 | ms | ||
| 구조적 특성 | |||||
| 크기 | 47×44×14 | mm | |||
| 무게 | 50 | g | |||
| 사용 환경 | |||||
| 작동 온도 | -40 | 70 | ℃ | ||
| 보관 온도 | -45 | 75 | ℃ | ||
| 진동 | 20~2000Hz, 6.06g | ||||
| 충격 | 1000g, 0.5ms | ||||
| 신뢰성 | |||||
| MTBF | 20000 | h | |||
| 연속 작동 시간 | 120 | h | |||
