IMU 가속도계 지로
Created with Pixso.

높은 환경 적응력을 가진 IMU 가속도 측정기 자이로

높은 환경 적응력을 가진 IMU 가속도 측정기 자이로

브랜드 이름: Firepower
모델 번호: IMU200J
모크: 1
가격: 협상 가능
지불 조건: L/C,T/T
공급 능력: 500/월
자세한 정보
원래 장소:
중국
인증:
CE
지로 범위:
±500' /s
자이로 제로 바이어스 안정성:
4°/시
Acc 범위:
±16g
가속도계 바이어스 안정성:
0.2mg(알란)
통신 인터페이스:
1채널 RS422
대역폭:
200HZ
무게:
45g 이하
크기:
44.8*38.6*13.5mm
포장 세부 사항:
스폰지/상자
공급 능력:
500/월
강조하다:

산업용 UAV IMU 가속도 측정기

,

전술용 UAV IMU 가속기 기로

,

높은 환경 적응성 IMU 가속기 기로

제품 설명

IMU 가속도 측정기 고환경 적응력 있는 자이로


제품 설명


IMU200J는 마이크로 머신링 기술 (MEMS) 에 기반한 관성 측정 단위 (IMU) 이며, 내장된 고성능 MEMS 자이로스코프와 MEMS 가속도계,3개의 각속과 3개의 가속을 출력하는.


주요 기능

13축 디지털 자이로스코프:
1 동적 측정 범위:± 500o/s
②제로 편향성 안정성: 1°/h

23축 디지털 가속도계:
동적 측정 범위:±16g
2 제로 비아스 안정성: 0. 07mg (ALLAN);

3높은 신뢰성: MTBF > 20000h
4전체 온도 범위 (-40 oC ~ 70 oC) 내의 보장된 정확도:
내장된 고성능 온도 캘리브레이션 및 보상 알고리즘
5. 강한 진동 조건 하에서 작업에 적합
61 채널 UART, 1 채널 SPI, 1 채널 CAN

기술 매개 변수

매개 변수
시험 조건
전형적 값
단위













자이로
동적 측정 범위
-
±500
o/s



제로 편향 안정성
알란 변동 (500 °/s 범위, 정상 온도)
4
o/h
10초 평균 (-40 oC ~ + 80 oC, 일정한 온도)
20
o/h



제로 편견
제로 편향 범위
≤±0.1
o/s
전체 온도 범위에서 제로 편향 변동 (1초 평균)
±0.07
o/s
제로 편견 반복성
0.012
o/s
편향에 대한 선형 가속의 효과
0.002
o/s/g


규모 요인
스케일 요인 정확성
0.2
%FS
스케일 인자 비선형성
0.05
%FS
결의

0.005
°/s
각형 무작위 걸음
-
0.06
°/√hr
대역폭
-
220
Hz












가속계
동적 측정 범위
-
±16
g
제로 편향 안정성
알란 변동 (16g 범위, 정상 온도)
0.2
mg
10초 평균 (-40 oC ~ + 80 oC, 일정한 온도)
1
mg
제로 편견
제로 편향 범위
±2
mg
전체 온도 범위에서 제로 편견 변동
±2
mg
시작 반복성
0.2
mg
규모 요인
스케일 요인 정확성
0.2
%
스케일 인자 비선형성
0.05
%FS
속도 무작위 걷기
-
0.08
m/s/√hr
대역폭
-
200
Hz
통신 인터페이스
1 노선 SR422
보드율
460.8
MHz

전기적 특성
전압
-
5±05
V
전력 소비
-
1.5
W
리플
P-P
150
mV

구조적 특성
크기
-
44.8×38.6×135
mm
무게
-
45±1
g



사용 환경
작동 온도
-
-40~80
oC
저장 온도
-
-45~85
oC
진동
-
20~2000Hz,60.06g

영향력
-
1000g,0.5ms

신뢰성
MTBF
-
20000
h
연속 작업 시간
-
120
h

윤곽 그림

높은 환경 적응력을 가진 IMU 가속도 측정기 자이로 0

상세 사진

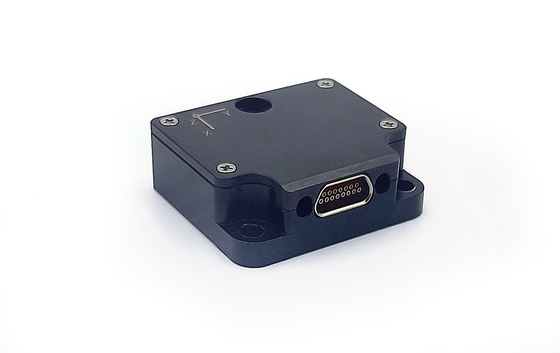

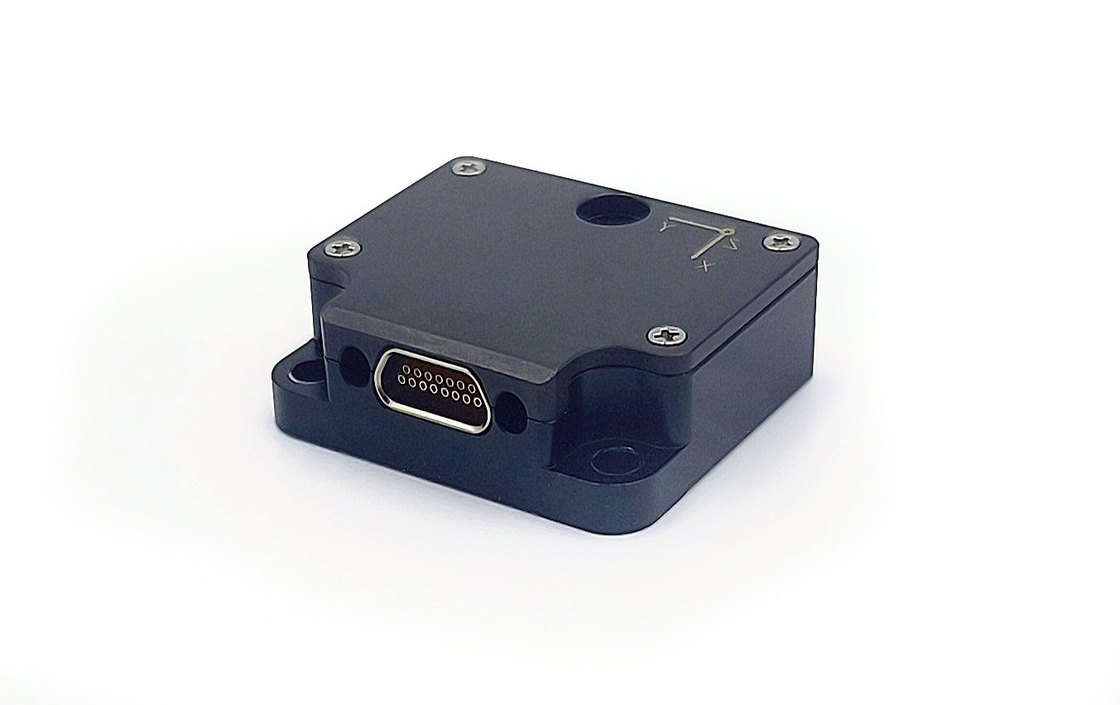

높은 환경 적응력을 가진 IMU 가속도 측정기 자이로 1
높은 환경 적응력을 가진 IMU 가속도 측정기 자이로 2
