| 브랜드 이름: | Firepower |
| 모델 번호: | GI200G-B0 |
| 모크: | 1 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T |
| 공급 능력: | 500/월 |
콤팩트하고 저중량 IMU 관성 센서 UAV의 관성 내비게이션 시스템
제품 설명

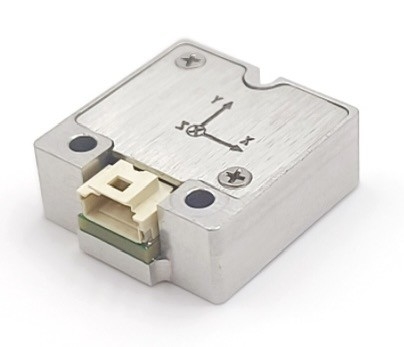

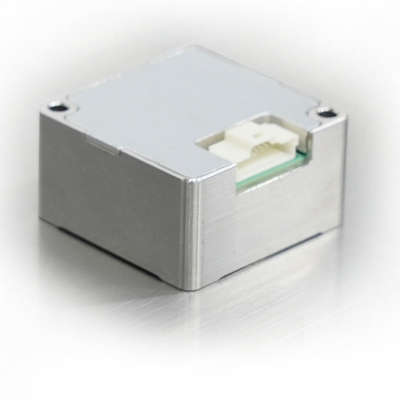

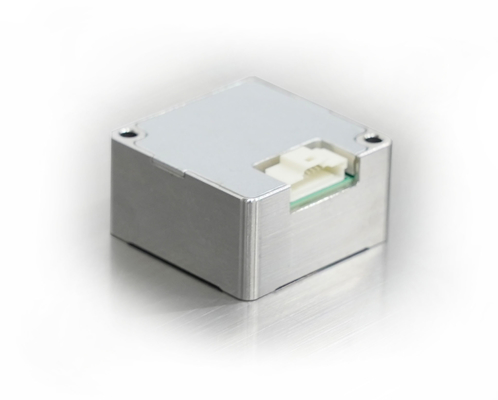

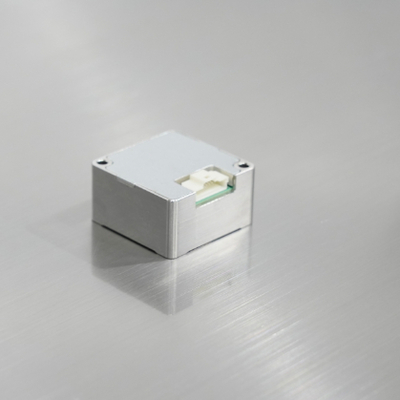

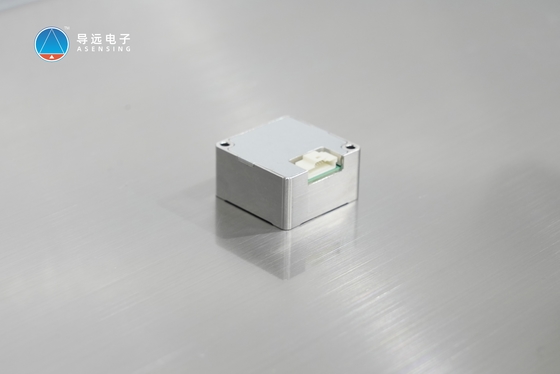

GI200G-B0-IMU는 내장된 고성능 MEMS 자이로스코프와 MEMS 가속도계를 탑재한 마이크로 머신링 기술 (MEMS) 에 기반한 관성 측정 단위 (IMU) 이다.3개의 각속과 3개의 가속을 출력하는.
GI200G-B0-IMU는 높은 신뢰성 및 강력한 환경 적응력을 가지고 있습니다. 다른 소프트웨어와 일치함으로써 제품은 전술 및 산업용 UAV, 스마트 탄약,검색어 및 다른 필드.
주요 응용 분야
주요 기능
기술 지표
| 매개 변수 | 시험 조건 | 전형적 값 | 단위 | ||
| 각속도 | 범위 | 회전판 | 50,010,002,000 | °/s | |
| 제로 편견 | 안정성 | 10초 평균, + 70 °C, + 20 °C, -40 °C | 10 | °/h | |
| 알란 변동, + 20 °C | 2 | °/h | |||
| 제로 비아스 총 온도 변동 | -40 °C ~ + 70 °C, 1 °C/min, 10 s 평균, 1σ | ±0.05 | °/s | ||
| 제로 편견 | 제로 편향 범위 | ±0.1 | °/s | ||
| 규모 요인 | 비선형성 | +20°C | 0.01 | %FS | |
| 스케일 요인 정확성 | 라이프 사이클 변경, 가속 테스트 | 0.2 | %FS | ||
| 가속 민감한 기간 | 8 | °/h/g | |||
| 대역폭 | 3dB | 200 | Hz | ||
| 데이터 지연 | 전송시간을 제외한 | <5 | ms | ||
| 가속 | 범위 | 16,200 | g | ||
| 제로 편견 | 안정성 | 10초 평균, + 70 °C, + 20 °C, -40 °C | 0.5 | mg | |
| 알란 변동, + 20 °C | 0.1 | mg | |||
| 제로 비아스 총 온도 변동 | -40 °C ~ + 70 °C, 1 °C/min 변동 | 1 | mg | ||
| 제로 편견 | 제로 편향 범위 | 5 | mg | ||
| 규모 요인 | 연속적인 시작의 반복성 | +70°C+,20°C,-40°C | 100 | ppm | |
| 비선형성 | +20°C | 0.02 | %FS | ||
| 스케일 요인 정확성 | 라이프 사이클 변경, 대신 가속 테스트 | 0.3 | %FS | ||
| 대역폭 | 3dB | 200 | Hz | ||
| 시작 시간 | 전원을 켜고 유효한 데이터를 출력하는 시간 | 500 | ms | ||
| 3개의 자이로축과 3개의 가속축 | +70°C+,20°C,-40°C | 0.05 | ° | ||
| 어떤 두 축 사이의 비 정사각형의 정도 | |||||
| 전체 차원 | LxWxH | 22.4×24×9 | mm | ||
| 무게 | 10 | g | |||
| 전원 공급 | 5±05 | V | |||
| 리플 | P-p | 100 | mV | ||
| 전력 소비 | 0.5 | W | |||
| 사용 환경 | 작동 온도 | -40~+80 | °C | ||
| 저장 온도 | -45~+85 | °C | |||
| 영향력 | 1000g,0.5ms | ||||
| 진동 | 20~2000Hz, | ||||
| 60.06g | |||||
| 통신 업데이트 속도 | 1채널 UART | 500 (디폴트) | Hz | ||
| 1000 (최다) | |||||
| 통신 바드 속도 | 1채널 UART | 460.8 (디폴트) | kbps | ||
| 921.6 (최다) | |||||
| 신뢰성 | MTBF | 20000 | h | ||
| 연속 작업 시간 | 120 | h | |||
전기 인터페이스

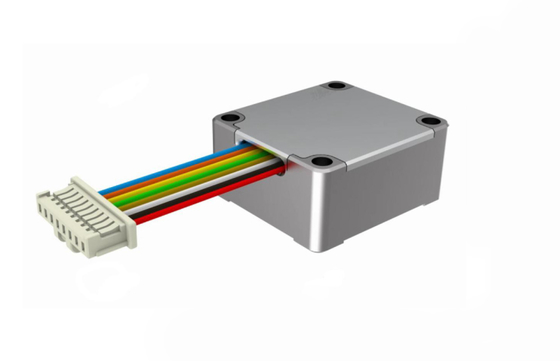

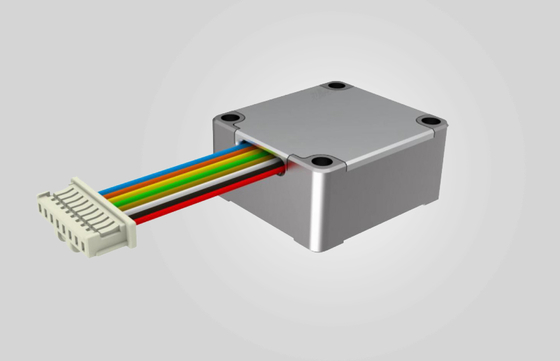

GI200G-B0-IMU는 6PIN 국내 커넥터와 연결을 위한 잠금 기능을 채택합니다.
인터페이스 모델: A1008 WR-S-6P, 추천되는 짝짓기 단말기는 A1008H-6P + A1008-T/G 또는 5013300600 (6p) + 5013340000입니다.
제품 차원
L22.4mm x W24mm x H9mm ((L x W x H)
