| 브랜드 이름: | FIREPOWER |
| 모델 번호: | 16488HB |
| 모크: | 1 |
| 가격: | 600$ |
| 지불 조건: | d/a, t/t |
| 공급 능력: | 500/월 |

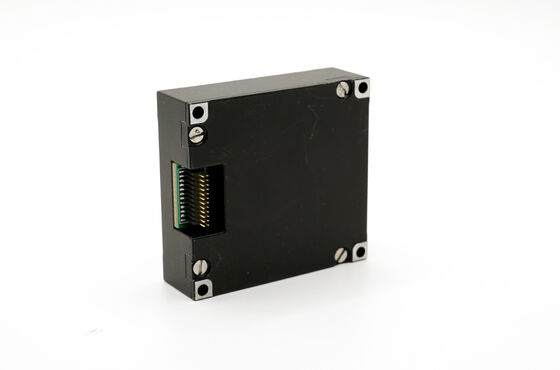

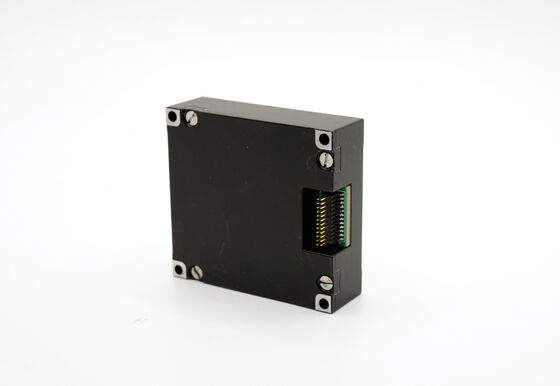

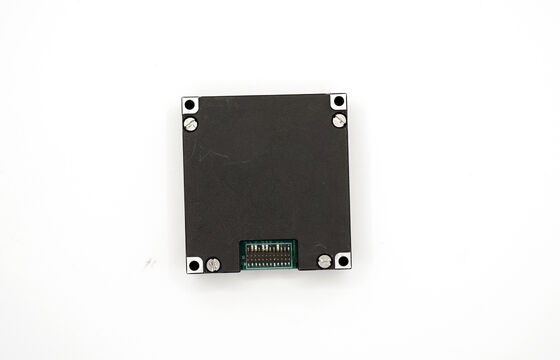

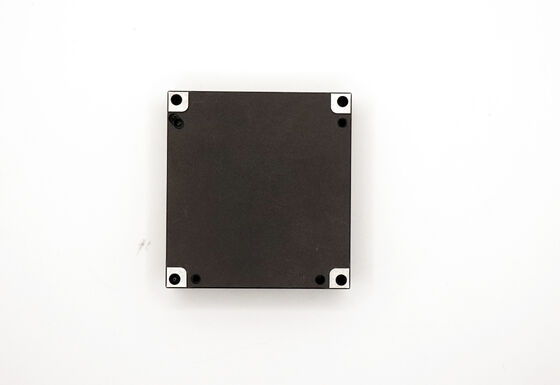

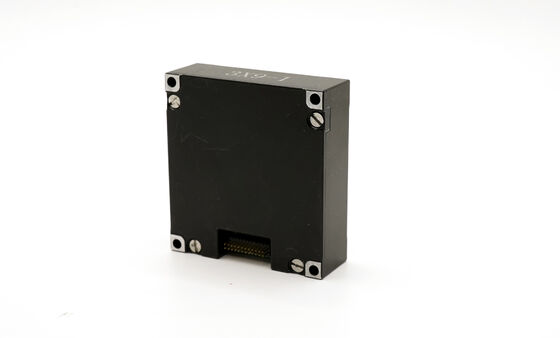

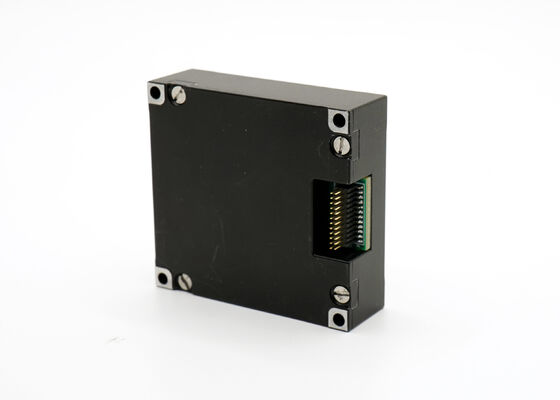

16488HB 관성 측정 장치는 최첨단 MEMS 기술과 견고한 설계를 결합하여 열악한 산업 환경의 요구 사항을 충족합니다. 3개의 각속도와 3개의 가속도를 출력하며, 자이로 동적 범위는 ±2000°/s, 가속도계 범위는 ±200g입니다. MTBF 20000시간과 전체 온도 범위에서의 정확도 보장으로 무인 시스템, 모바일 통신 및 매핑에 최적의 선택입니다.
| 매개변수 | 시험 조건 | 최소값 | 일반값 | 최대값 | 단위 | |
|---|---|---|---|---|---|---|
| 자이로스코프 | 동적 측정 범위 | 500 | 2000 | °/s | ||
| 제로 바이어스 안정성 | Allan 분산, Z축 | 0.8 | °/h | |||
| Allan 분산, X 및 Y축 | 1.6 | °/h | ||||
| 10초 평균 (-40 ℃ ~ + 70 ℃, 상온), Z축 |
3 | °/h | ||||
| 10초 평균 (-40 ℃ ~ + 70 ℃, 상온), X축 및 Y축 |
6 | °/h | ||||
| 제로 바이어스 | 제로 바이어스 범위, Z축 | ±0.07 | °/s | |||
| 제로 바이어스 범위, X축 및 Y축 | ±0.2 | °/s | ||||
| 전체 온도 범위에서의 제로 바이어스 변화, 피크-투-피크 값 ① | ±0.02 | °/s | ||||
| 온도에 따른 제로 바이어스 변화, X 및 Y 축 ① |
±0.06 | °/s | ||||
| 연속 시작 반복성, Z축 | 0.002 | |||||
| 연속 시작 반복성, X축 및 Y축 | 0.006 | °/s | ||||
| 일별 시작 반복성, Z축 | 0.003 | /s | ||||
| 일별 시작 반복성, X축 및 Y축 | 0.009 | °/s | ||||
| 선형 가속도가 바이어스에 미치는 영향 | 0.002 | °/s/g | ||||
| 진동이 제로 바이어스에 미치는 영향, 진동 전후 변화 ② | 0.002 | °/s/g | ||||
| 진동이 제로 바이어스에 미치는 영향, 진동 중 변화 ② | 0.002 | °/s/g | ||||
| 스케일 팩터 | 스케일 팩터 정확도, Z축 | 0.3 | % | |||
| 스케일 팩터 정확도, X 및 Y축 | 0.6 | % | ||||
| 스케일 팩터 비선형성, Z축 | 0.01 | %FS | ||||
| 스케일 팩터 비선형성, X 및 Y축 | 0.02 | %FS | ||||
| 각도 랜덤 워크 | 0.15 | °/ √hr | ||||
| 노이즈 밀도 | 0.001 | °/s/ √Hz | ||||
| 해상도 | 3.052×10-7 | /s/LSB | ||||
| 대역폭 | 200 | Hz | ||||
| 가속도계 | 동적 측정 범위 | 16 | 200 | g | ||
| 제로 바이어스 안정성 | Allan 분산 | 0.06 | mg | |||
| 10초 평균 (-40 ℃ ~ + 70 ℃, 상온) | 0.4 | mg | ||||
| 제로 바이어스 | 제로 바이어스 범위 | 2 | mg | |||
| 전체 온도 범위에서의 제로 바이어스 변화, 피크-투-피크 값 ① | 4 | mg | ||||
| 연속 시작 반복성 | 0.5 | mg | ||||
| 일별 시작 반복성 | 0.8 | mg | ||||
| 제로 바이어스 온도 계수 | 0.05 | 0.1 | mg/℃ | |||
| 스케일 팩터 | 스케일 팩터 정확도 | 0.5 | % | |||
| 스케일 팩터 비선형성 | 0.1 | %FS | ||||
| 속도 랜덤 워크 | 0.029 | m/s/ √hr | ||||
| 노이즈 밀도 | 0.025 | mg/ √Hz | ||||
| 해상도 | 1.221×10-8 | g/LSB | ||||
| 대역폭 | 200 | Hz | ||||
| 매개변수 | 시험 조건 | 최소값 | 일반값 | 최대값 | 단위 | |
|---|---|---|---|---|---|---|
| 지자기계 | 자기장 범위 | Brg,xy | ±13 | gauss | ||
| Brg,z | ±25 | gauss | ||||
| 해상도 | 0.3 | μT | ||||
| 방위각 정확도 | 30 μT 수평 지구 자기장 성분, 25 ℃ | ±2.5 | deg | |||
| 동적 측정 범위 | 2.5 | gauss | ||||
| 제로 바이어스 | 비자성 환경 | 15 | mgauss | |||
| 기압계 | 동적 측정 범위 | 300 | 1100 | mbar | ||
| 제로 바이어스 | 4.5 | mbar | ||||
| 통신 인터페이스 | 1-way SPI | 전송 속도 | 15 | MHz | ||
| 1-Way CAN | 전송 속도 | 1 | MHz | |||
| 샘플링 주파수 | SPI | 2460 | 2460 | Hz | ||
| CAN | 200 | |||||
| 전기적 특성 | 전압 | 3.0 | 3.3 | 3.6 | V | |
| 소비 전력 | 1.5 | W | ||||
| 리플 | P-P | 100 | mV | |||
| 안정화 시간 | 0 V에서 3.3V까지 | 80 | ms | |||
| 구조적 특성 | 크기 | 47×44×14 | mm | |||
| 무게 | 50 | g | ||||
| 사용 환경 | 작동 온도 | -40 | 70 | ℃ | ||
| 보관 온도 | -45 | 75 | ℃ | |||
| 진동 | 20~2000Hz, 6.06g |
|||||
| 충격 | 1000g,0.5ms | |||||
| 신뢰성 | MTBF | 20000 | h | |||
| 연속 작동 시간 | 120 | h | ||||
|
①: 전체 온도 변화 과정의 제로 편차 계산, 온도 변화율은 ≤ 1 ℃/min, 온도 범위는 -40 ℃ ~ + 70 ℃ ②: 진동 조건은 6.06 G, 20Hz ~ 2000Hz |
||||||
