| 브랜드 이름: | FIREPOWER |
| 모델 번호: | 16488HB |
| 모크: | 1 |
| 가격: | 600$ |
| 지불 조건: | d/a, t/t |
| 공급 능력: | 500/월 |

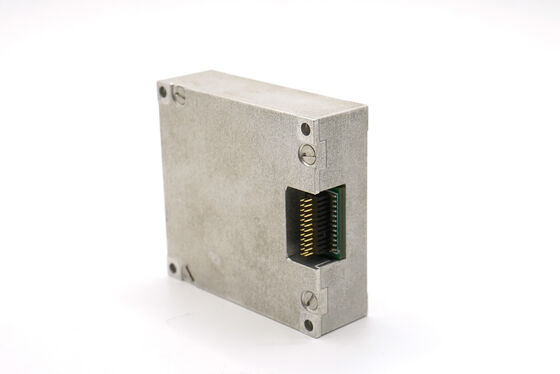

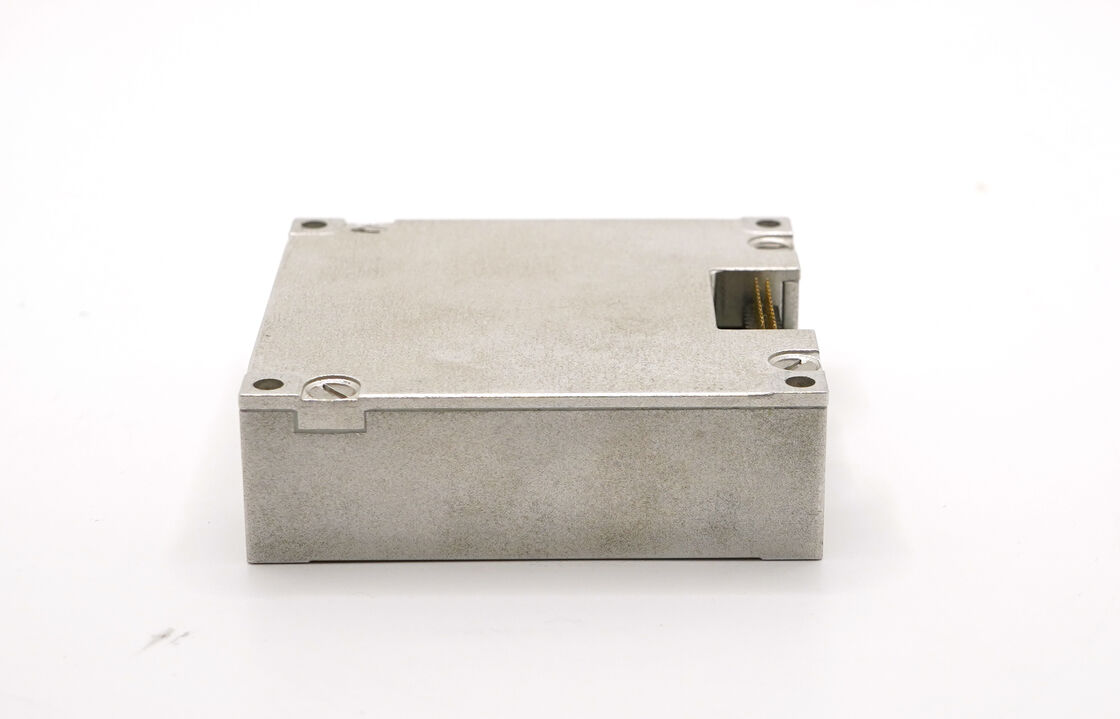

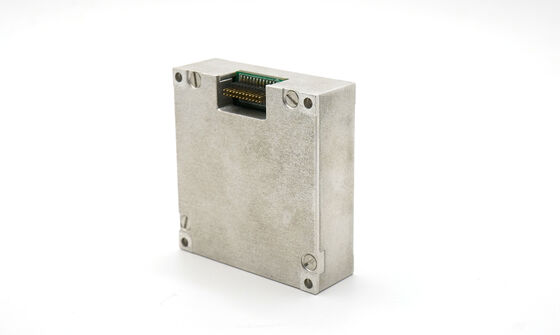

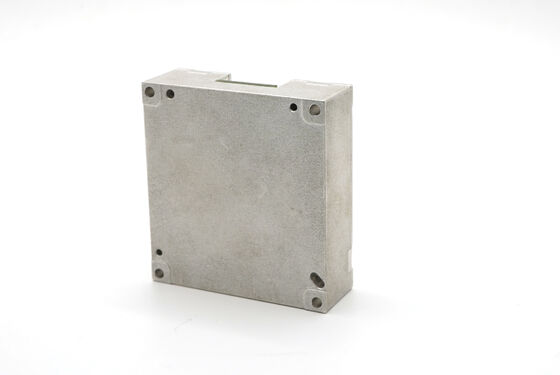

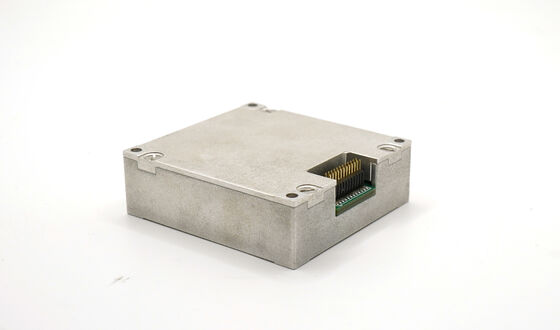

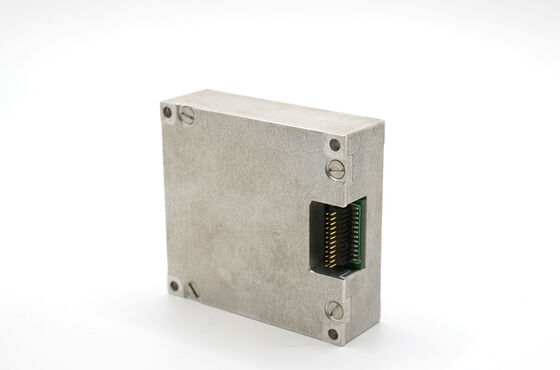

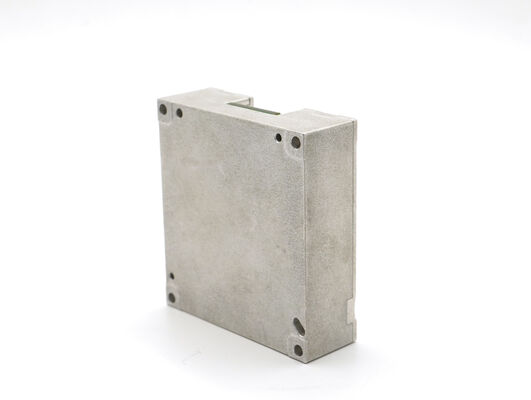

16488HB는 마이크로 메커니컬 기술 (MEMS) 에 기반한 관성 측정 단위 (IMU) 이며, 고성능 MEMS 자이로스코프와 MEMS 가속도계를 탑재하고 있습니다.3개의 각속과 3개의 가속을 출력하는.
16488HB는 높은 신뢰성과 강력한 환경 적응력을 가지고 있습니다. 다른 소프트웨어와 일치함으로써 제품은 무인 모션 캐리어, 모바일 통신,지도 및 다른 분야.
1) 3축 디지털 자이로스코프:
A) ± 2000o/s 동적 측정 범위
B) 제로 편향 안정성: 3 °/H (GJB, 10S, Z축), 0.8 °/H (ALLAN, Z축)
2) 삼축 디지털 가속도계:
A) ± 200g 동적 측정 범위
B) 제로 편향 안정성: 0.4mg (GJB, 10S), 0.06mg (ALLAN);
3) 삼축 디지털 마그네토미터: 2.5g auss
4) 디지털 바로미터: 300mbar ~ 1100mbar
5) 높은 신뢰성: MTBF 20000h
6) 전체 온도 범위 (-40 °C ~ + 80 °C) 내의 보장된 정확도:
내장된 고성능 온도 캘리브레이션 및 보상 알고리즘
7)강한 진동 (6.06 G, 20 ~ 2000 Hz) 아래 작동에 적합합니다.
8)큰 충격 조건 (1000 G, 0.5ms) 에서 작업하기에 적합합니다.
▶무인 이동 수송기 ▶소통의 움직임
▶조사 및 지도 제작 ▶안정화 플랫폼
16488HB 제품 지수
|
매개 변수 |
시험 조건 |
최소 값 |
전형적 값 |
최대 값 |
단위 |
|
|
자이로스코프 |
동적 측정 범위 |
|
|
500 |
2000 |
°/s |
|
제로 편향 안정성 |
알란 변동, Z축 |
|
0.8 |
|
°/h |
|
|
알란 변동, X축과 Y축 |
|
1.6 |
|
°/h |
||
|
10초 평균 (-40 °C ~ + 70 °C, 일정한 온도) |
|
3 |
|
°/h |
||
|
10초 평균 (-40 °C ~ + 70 °C, 일정한 온도) |
|
6 |
|
°/h |
||
|
제로 편견 |
제로 편향 범위, Z축 |
|
±0.07 |
|
°/s |
|
|
제로 편향 범위, X축과 Y축 |
|
±0.2 |
|
°/s |
||
|
전체 온도 범위의 0편향 변화, Z축 1 |
|
±0.02 |
|
°/s |
||
|
온도, X 및 Y에 대한 제로 편견 변화 |
|
±0.06 |
|
°/s |
||
|
연속 시작 반복성, Z축 |
|
0.002 |
|
|
||
|
연속 시작 반복성, X축 및 Y축 |
|
0.006 |
|
|
||
|
매일 시작 반복성, Z축 |
|
0.003 |
|
/s |
||
|
매일 반복 시작, X 축과 Y 축 |
|
0.009 |
|
°/s |
||
|
선형 가속의 편향에 대한 영향 |
|
0.002 |
|
°/s/g |
||
|
진동의 0 편향에 대한 영향, 진동 전과 후의 변화 2 |
|
0.002 |
|
°/s/g |
||
|
진동의 0 편향에 대한 영향, 진동 전과 그 동안의 변화 2 |
|
0.002 |
|
°/s/g |
||
|
규모 요인 |
스케일 요인 정확성, Z축 |
|
0.3 |
|
% |
|
|
스케일 요인 정확성, X축 및 Y축 |
|
0.6 |
|
% |
||
|
스케일 인자 비선형성, Z축 |
|
0.01 |
|
%FS |
||
|
스케일 요인 비선형성, X축과 Y축 |
|
0.02 |
|
%FS |
||
|
각형 무작위 걸음 |
|
|
0.15 |
|
°/ √hr |
|
|
소음 밀도 |
|
|
0.001 |
|
°/s/√Hz |
|
|
결의 |
|
|
3.052×10-7 |
|
/s/LSB |
|
|
대역폭 |
|
|
200 |
|
Hz |
|
|
가속계 |
동적 측정 범위 |
|
|
16 |
200 |
g |
|
제로 편향 안정성 |
알란 변동 |
|
0.06 |
|
mg |
|
|
10초 평균 (-40 °C ~ + 70 °C, 일정한 온도) |
|
0.4 |
|
mg |
||
|
제로 편견 |
제로 편향 범위 |
|
2 |
|
mg |
|
|
전체 온도 범위 내에서 0 편차의 변화, 최고점에서 최고점 값 1 |
|
4 |
|
mg |
||
|
연속적인 시작의 반복성 |
|
0.5 |
|
mg |
||
|
반복성은 매일 시작됩니다. |
|
0.8 |
|
mg |
||
|
제로 편견 온도 계수 |
|
0.05 |
0.1 |
mg/°C |
||
|
매개 변수 |
시험 조건 |
최소 값 |
전형적 값 |
최대 값 |
단위 |
|
|
|
규모 요인 |
스케일 요인 정확성 |
|
0.5 |
|
% |
|
스케일 인자 비선형성 |
|
0.1 |
|
%FS |
||
|
속도 무작위 걷기 |
|
|
0.029 |
|
m/s/ √hr |
|
|
소음 밀도 |
|
|
0.025 |
|
mg/√Hz |
|
|
결의 |
|
|
1.221×10-8 |
|
g/LSB |
|
|
대역폭 |
|
|
200 |
|
Hz |
|
|
마그네토미터 |
자기장 범위 |
젠장, 젠장 |
|
±13 |
|
가우스 |
|
Brg,z |
|
±25 |
|
가우스 |
||
|
결의 |
|
|
0.3 |
|
μT |
|
|
방향 정확성 |
30μT 수평 지자기 구성 요소, 25 °C |
|
±25 |
|
그 |
|
|
동적 측정 범위 |
|
|
2.5 |
|
가우스 |
|
|
제로 편견 |
비자기 환경 |
|
15 |
|
마하우스 |
|
|
바로미터 |
동적 측정 범위 |
|
300 |
|
1100 |
마바르 |
|
제로 편견 |
|
|
4.5 |
|
마바르 |
|
|
통신 인터페이스 |
1방향 SPI |
보드율 |
|
|
15 |
MHz |
|
1차 C A N |
보드율 |
|
|
1 |
MHz |
|
|
샘플링 빈도 |
SPI |
|
2460 |
2460 |
Hz |
|
|
할 수 있습니다 |
|
200 |
|
|
||
|
전기적 특성 |
전압 |
|
3.0 |
3.3 |
3.6 |
V |
|
전력 소비 |
|
|
|
1.5 |
W |
|
|
리플 |
P-P |
|
|
100 |
mV |
|
|
결제 시간 |
0V에서 3V까지 |
|
|
80 |
ms |
|
|
구조적 특성 |
크기 |
|
|
47×44×14 |
|
mm |
|
무게 |
|
|
50 |
|
g |
|
|
사용 환경 |
작동 온도 |
|
-40 |
|
70 |
°C |
|
저장 온도 |
|
-45 |
|
75 |
°C |
|
|
진동 |
|
|
20~2000Hz, |
|
|
|
|
영향력 |
|
|
1000g,0.5ms |
|
|
|
|
신뢰성 |
MTBF |
|
|
20000 |
|
h |
|
연속 작업 시간 |
|
|
120 |
|
h |
|
|
①: 온도 변화 과정 전체의 0편차를 계산합니다. 온도 변화 속도는 ≤ 1 °C/min이며 온도 범위는 -40 °C ~ + 70 °C입니다. |
||||||
윤곽 그림
