| 브랜드 이름: | FIREPOWER |
| 모델 번호: | 16488HB |
| 모크: | 1 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 500/월 |
3축 가속도계, 자이로스코프, 자기도계, 바로미터를 탑재해

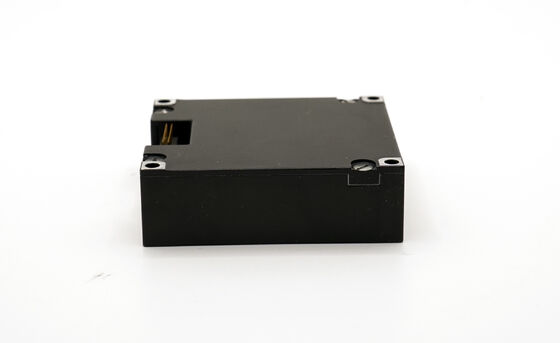

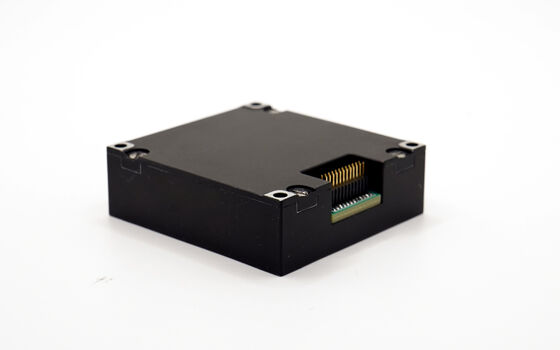

16488HB IMU는 3축 자이로스코프, 가속도계, 자기도계 및 바로미터로 장착된 완전한 관성 측정 장치입니다.그리고 비선형성, 중요한 시스템 통합을 위해 SPI 또는 UART 통신을 통해 높은 정확성과 신뢰할 수있는 데이터 출력을 보장합니다.
|
매개 변수 |
시험 조건 |
최소 값 |
전형적 값 |
최대 값 |
단위 |
|
|
자이로스코프 |
동적 측정 범위 |
500 |
2000 |
°/s |
||
|
제로 편향 안정성 |
알란 변동, Z축 |
0.8 |
°/h |
|||
|
알란 변동, X축과 Y축 |
1.6 |
°/h |
||||
|
10초 평균 (-40 °C ~ + 70 °C, 일정한 온도) |
3 |
°/h |
||||
|
10초 평균 (-40 °C ~ + 70 °C, 일정한 온도) |
6 |
°/h |
||||
|
제로 편견 |
제로 편향 범위, Z축 |
±0.07 |
°/s |
|||
|
제로 편향 범위, X축과 Y축 |
±0.2 |
°/s |
||||
|
전체 온도 범위의 0편향 변화, Z축 1 |
±0.02 |
°/s |
||||
|
온도, X 및 Y에 대한 제로 편견 변화 |
±0.06 |
°/s |
||||
|
연속 시작 반복성, Z축 |
0.002 |
|||||
|
연속 시작 반복성, X축 및 Y축 |
0.006 |
|||||
|
매일 시작 반복성, Z축 |
0.003 |
/s |
||||
|
매일 반복 시작, X 축과 Y 축 |
0.009 |
°/s |
||||
|
선형 가속의 편향에 대한 영향 |
0.002 |
°/s/g |
||||
|
진동의 0 편향에 대한 영향, 진동 전과 후의 변화 2 |
0.002 |
°/s/g |
||||
|
진동의 0 편향에 대한 영향, 진동 전과 그 동안의 변화 2 |
0.002 |
°/s/g |
||||
|
규모 요인 |
스케일 요인 정확성, Z축 |
0.3 |
% |
|||
|
스케일 요인 정확성, X축 및 Y축 |
0.6 |
% |
||||
|
스케일 인자 비선형성, Z축 |
0.01 |
%FS |
||||
|
스케일 요인 비선형성, X축과 Y축 |
0.02 |
%FS |
||||
|
각형 무작위 걸음 |
0.15 |
°/ √hr |
||||
|
소음 밀도 |
0.001 |
°/s/√Hz |
||||
|
결의 |
3.052*10-7 |
/s/LSB |
||||
|
대역폭 |
200 |
Hz |
||||
|
가속계 |
동적 측정 범위 |
16 |
200 |
g |
||
|
제로 편향 안정성 |
알란 변동 |
0.06 |
mg |
|||
|
10초 평균 (-40 °C ~ + 70 °C, 일정한 온도) |
0.4 |
mg |
||||
|
제로 편견 |
제로 편향 범위 |
2 |
mg |
|||
|
전체 온도 범위 내에서 0 편차의 변화, 최고점에서 최고점 값 1 |
4 |
mg |
||||
|
연속적인 시작의 반복성 |
0.5 |
mg |
||||
|
반복성은 매일 시작됩니다. |
0.8 |
mg |
||||
|
제로 편견 온도 계수 |
0.05 |
0.1 |
mg/°C |
|||
표 1. 16488HB 제품 지수
|
매개 변수 |
시험 조건 |
최소 값 |
전형적 값 |
최대 값 |
단위 |
|
|
규모 요인 |
스케일 요인 정확성 |
0.5 |
% |
|||
|
스케일 인자 비선형성 |
0.1 |
%FS |
||||
|
속도 무작위 걷기 |
0.029 |
m/s/ √hr |
||||
|
소음 밀도 |
0.025 |
mg/√Hz |
||||
|
결의 |
1.221*10-8 |
g/LSB |
||||
|
대역폭 |
200 |
Hz |
||||
|
마그네토미터 |
자기장 범위 |
젠장, 젠장 |
±13 |
가우스 |
||
|
Brg,z |
±25 |
가우스 |
||||
|
결의 |
0.3 |
μT |
||||
|
방향 정확성 |
30μT 수평 지자기 구성 요소, 25 °C |
±25 |
그 |
|||
|
동적 측정 범위 |
2.5 |
가우스 |
||||
|
제로 편견 |
비자기 환경 |
15 |
마하우스 |
|||
|
바로미터 |
동적 측정 범위 |
300 |
1100 |
마바르 |
||
|
제로 편견 |
4.5 |
마바르 |
||||
|
통신 인터페이스 |
1방향 SPI |
보드율 |
15 |
MHz |
||
|
1차 C A N |
보드율 |
1 |
MHz |
|||
|
샘플링 빈도 |
SPI |
2460 |
2460 |
Hz |
||
|
할 수 있습니다 |
200 |
|||||
|
전기적 특성 |
전압 |
3.0 |
3.3 |
3.6 |
V |
|
|
전력 소비 |
1.5 |
W |
||||
|
리플 |
P-P |
100 |
mV |
|||
|
결제 시간 |
0V에서 3V까지 |
80 |
ms |
|||
|
구조적 특성 |
크기 |
47*44*14 |
mm |
|||
|
무게 |
50 |
g |
||||
|
사용 환경 |
작동 온도 |
-40 |
70 |
°C |
||
|
저장 온도 |
-45 |
75 |
°C |
|||
|
진동 |
20~2000Hz, |
|||||
|
영향력 |
1000g,0.5ms |
|||||
|
신뢰성 |
MTBF |
20000 |
h |
|||
|
연속 작업 시간 |
120 |
h |
||||
|
①: 온도 변화 과정 전체의 제로 오차를 계산합니다. 온도 변화 속도는 ≤ 1 °C/min이며 온도 범위는 -40 °C ~ + 70 °C입니다. |
||||||
