ADIS16475 MEMS IMU 모듈, ±500°/s 자이로 및 ±8g 가속도계 포함

Name: ADIS16475 MEMS IMU 모듈, ±500°/s 자이로 및 ±8g 가속도계 포함
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16475C
Price: 200 USD
Availability: InStock

브랜드 이름:	FIREPOWER
모델 번호:	16475C
모크:	1
가격:	200$
지불 조건:	l/c, d/p, t/t
공급 능력:	견본을 위한 1주

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

자이로 측정 범위:

±500' /s

스케일 팩터 비선형 성:

100ppm

난보:

0.15°/√시

대역폭:

345Hz

Acc 범위:

±8g

보정 계수 반복성:

500ppm

업데이트 속도:

2.0ksps

공급전류:

20MA

포장 세부 사항:

스폰지 + 상자

공급 능력:

견본을 위한 1주

강조하다:

ADIS16475 MEMS IMU 모듈

±500°/s 자이로 IMU 센서

±8g 가속도계 MEMS 모듈

제품 설명

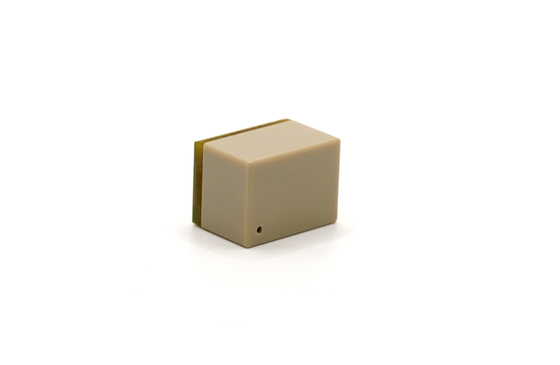

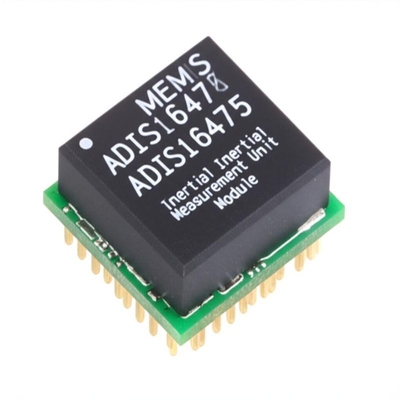

미니어처 MEMS 관성 측정 단위 모듈 ADIS16475

ADIS16475C는 3 축 자이로 스코프 및 3 축 가속도계를 포함하는 고정밀의 소형화 된 MEMS 모션 센서 모듈입니다. 각 관성 센서는 신호 컨디셔닝 회로와 결합되어 SPI 인터페이스 및 레지스터 구조를 사용하여 데이터 수집 및 구성 제어를위한 간단한 인터페이스를 제공합니다. 이 모듈은 약 15 mm × 11 mm × 11 mm의 100 볼 BGA 패키지로 제공됩니다.

주요 기능

고정밀 MEMS 모션 감지 기술
3 축 자이로 스코프 및 3 축 가속도계
데이터 수집을위한 간단한 SPI 인터페이스

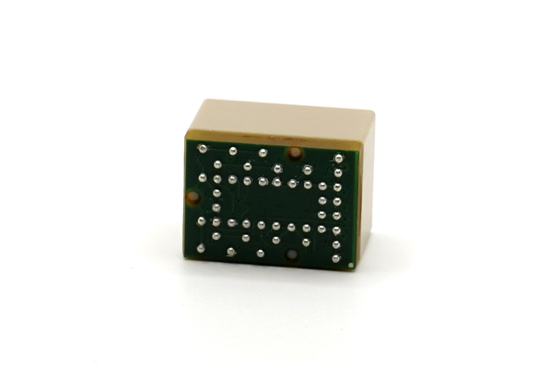

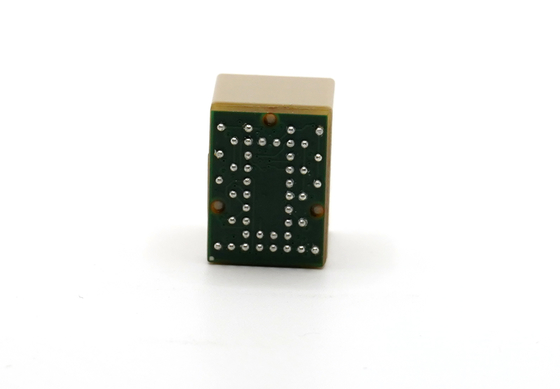

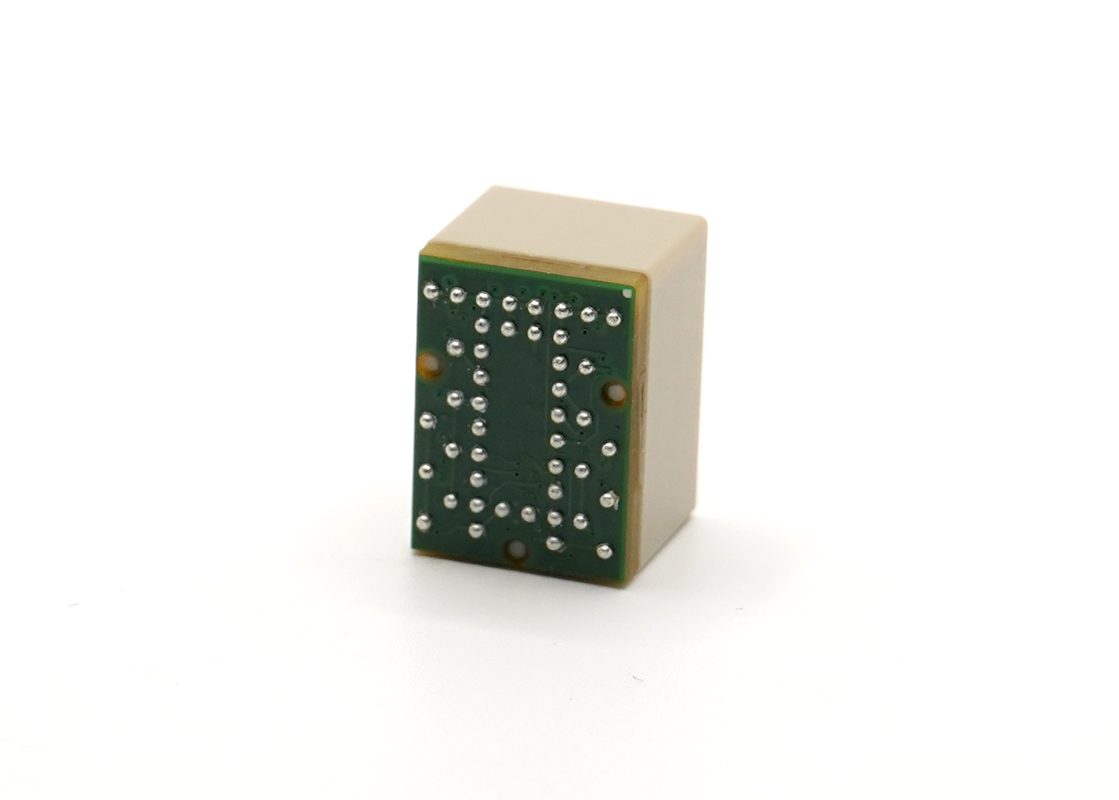

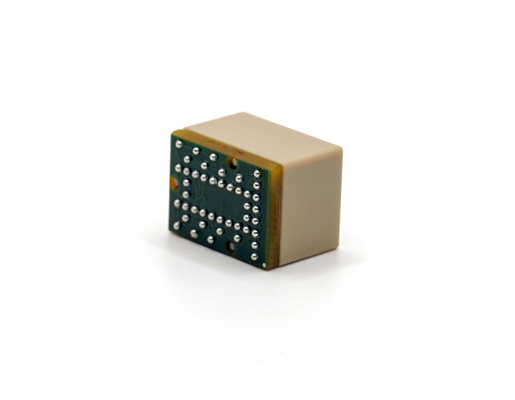

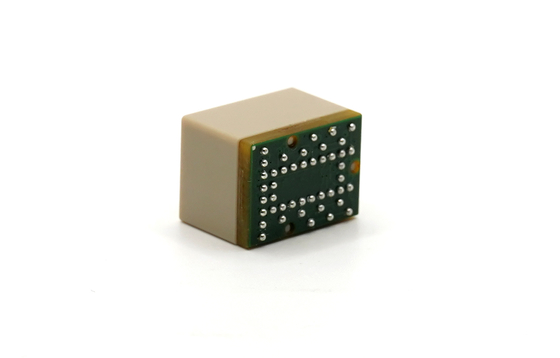

소형 100 볼 BGA 패키지 (15 mm × 11 mm × 11 mm)
통합 신호 컨디셔닝 회로

기술 사양

매개 변수	테스트 조건	맥스	전형적인	최소	단위
자이로 스코프
측정 범위			± 500		°/sec
스케일 팩터	x_gyro_out 및 x_gyro_low (32 비트)		2,621,440		LSB/°/sec
스케일 팩터 비선형 성	최상의 직선 적합, 입력 각도 속도 500dps		100		ppm
제로 바이어스 불안정성	앨런, 1 σ		2.5	3.0	°/h
임의의 산책	1 σ		0.15	0.20	°/√H
대역폭	-3db		345		HZ
가속도계
측정 범위			± 8		g
스케일 팩터	x_accl_out 및 x_accl_low (32 비트)		2,621,44000		LSB /g
제로 바이어스 불안정성	앨런, 1 σ		25	50	ug
대역폭	-3db		393		HZ
일반 사양
시작 시간			1000		MS
업데이트 속도			2.0		KSPS
작동 전압 범위	VDD	3.0		3.6	다섯
공급 전류	VDD = 3.3 v	17		20	엄마

개요 도면
