| 브랜드 이름: | Firepower |
| 모델 번호: | IMU6-1 |
| 모크: | 1 |
| 가격: | 2000$ |
| 지불 조건: | L/C,D/A,D/P,T/T,Western Union |
| 공급 능력: | 500/month |

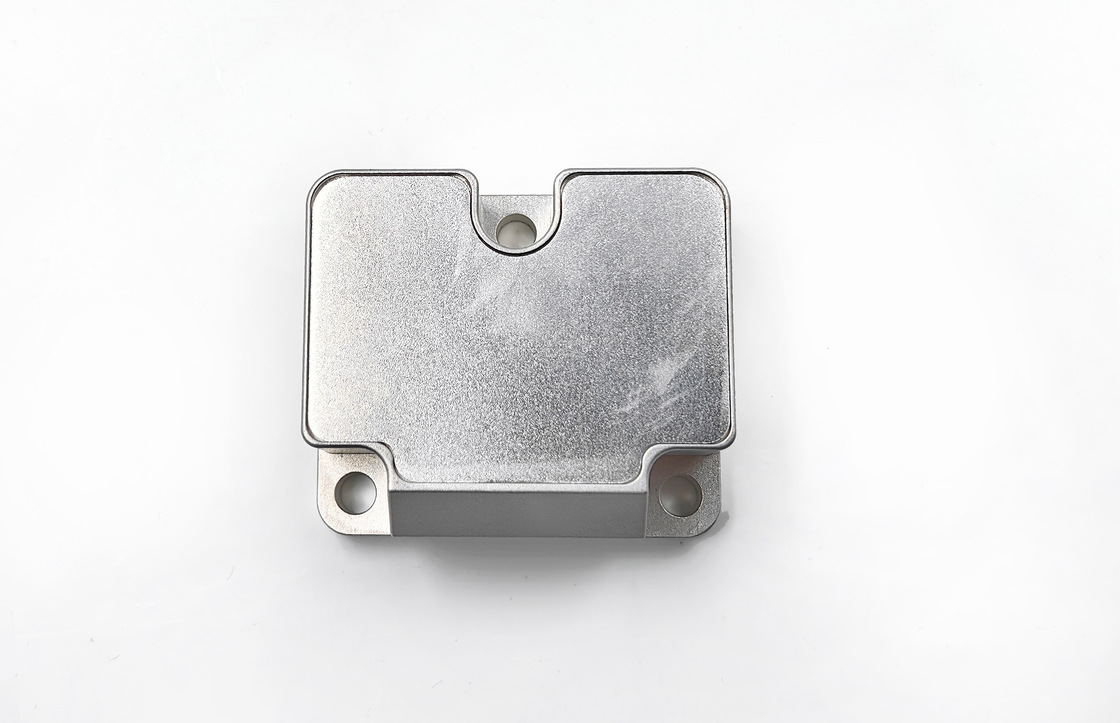

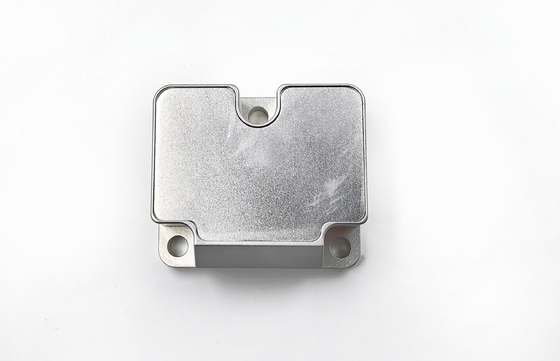

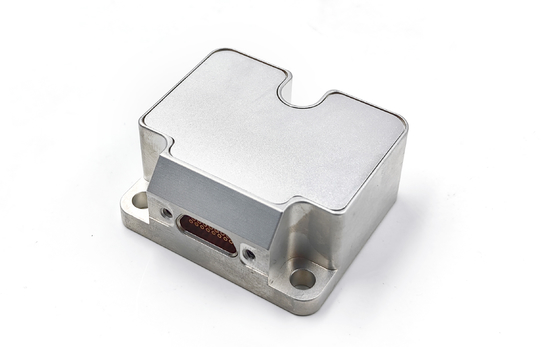

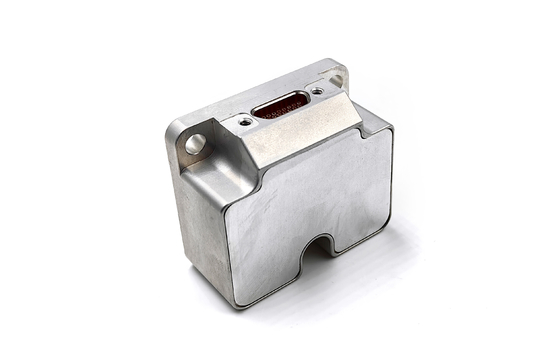

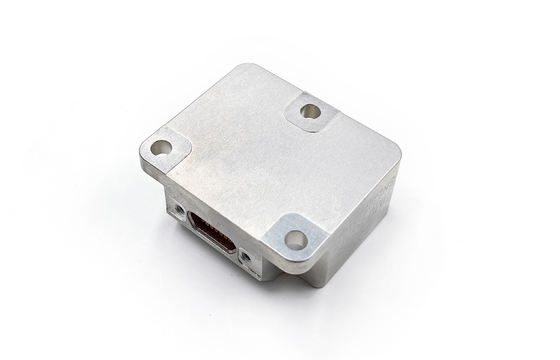

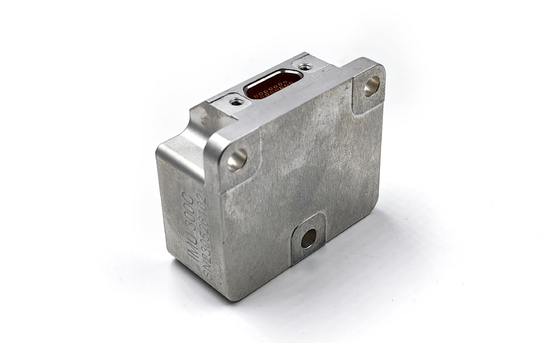

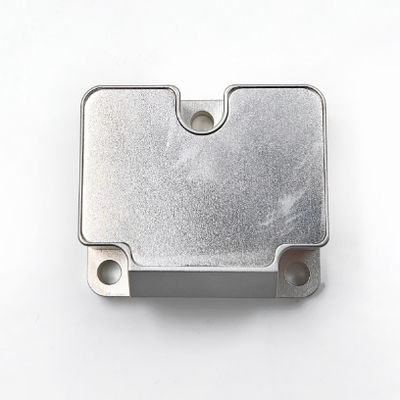

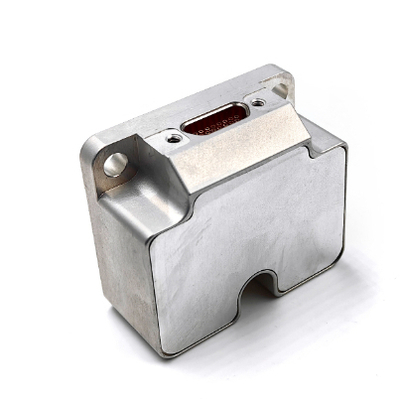

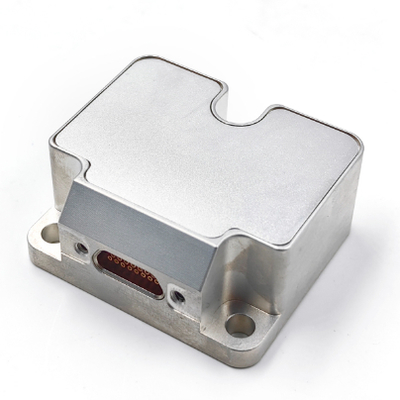

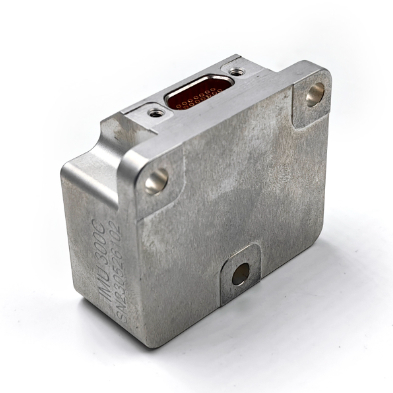

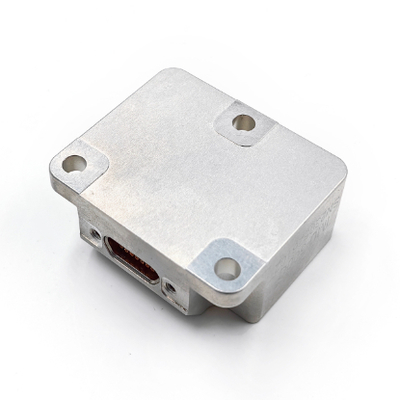

RS422 출력을 갖춘 3축 자이로 가속도계 통합 관성 측정 장치
자이로스코프 사양
|
매개변수 |
단위 |
IMU6-1 |
IMU6-1A |
IMU6-1B |
IMU6-1C |
|
측정 범위(사용자 정의 가능) |
°/s |
±400 |
±400 |
±400 |
±2000 |
|
In-Run 바이어스 안정성(@ Allan 분산)
|
°/h |
0.3 |
0.1 |
0.05 |
1 |
|
10초 바이어스 안정성 (10초 스무딩, 1σ, 실온) |
°/h |
3 |
1 |
0.5 |
6 |
|
전체 온도에서 바이어스 안정성 |
°/h |
10 |
3 |
2 |
18 |
|
각도 랜덤 워크 |
°/√h |
0.15 |
0.1 |
0.02 |
0.3 |
|
바이어스 반복성 (1σ) |
1 |
0.5 |
0.3 |
2 |
|
|
바이어스 가속도 감도 |
°/h/g |
1 |
1 |
1 |
2 |
|
스케일 팩터 비선형성(1σ) |
ppm |
150 |
150 |
150 |
300 |
|
스케일 팩터 반복성(1σ) |
ppm |
20 |
20 |
20 |
100 |
|
오정렬 |
° |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
|
3dB 대역폭 |
Hz |
250 |
200 |
150 |
250 |
가속도계 기술 지표
|
매개변수 |
단위 |
IMU6-1y-1 |
IMU6-1y-2 |
IMU6-1y-3 |
IMU6-1y-4 |
|||
|
측정 범위(사용자 정의 가능) |
g |
±10 |
±30 |
±50 |
±80 |
|||
|
In-Run 바이어스 안정성(Allan 분산 @ 25 ℃) |
mg |
0.02 |
0.05 |
0.1 |
0.2 |
|||
|
10초 바이어스 안정성 |
mg |
0.05 |
0.2 |
0.5 |
1 |
|||
|
전체 온도에서 바이어스 안정성 |
mg |
1 |
3 |
5 |
15 |
|||
|
각도 랜덤 워크 |
m/s/√h |
0.001 |
0.002 |
0.005 |
0.01 |
|||
|
바이어스 반복성(1σ) |
mg |
0.1 |
0.5 |
1 |
2 |
|||
|
스케일 팩터 반복성(1σ) |
ppm |
200 |
200 |
200 |
200 |
|||
|
스케일 팩터 비선형성(1σ) |
ppm |
50 |
100 |
200 |
300 |
|||
|
오정렬 |
° |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
|||
|
3dB 대역폭 |
Hz |
100 |
100 |
100 |
100 |
|||
|
매개변수 |
단위 |
IMU6-1y-x |
|
측정 범위(사용자 정의 가능) |
g |
±1.7 |
|
바이어스 안정성(1초 스무딩) |
mg |
0.5 |
|
랜덤 워크 |
m/s/√h |
0.08 |
|
스케일 팩터 비-선형성 |
ppm |
100 |
전기적 특성
|
매개변수 |
단위 |
IMU6-1y-x |
|
전압 |
V |
5 |
|
전력 소비 |
W |
2 |
|
리플 |
mV |
100 |
|
매개변수 |
단위 |
IMU6-1y-x |
|
작동 온도 |
℃ |
-45~85 |
|
보관 온도 |
℃ |
-55~105 |
|
진동 |
-- |
10~2000Hz,6.06g |
|
충격 |
-- |
1000g,0.1ms |
|
무게 |
g |
55±5 |
