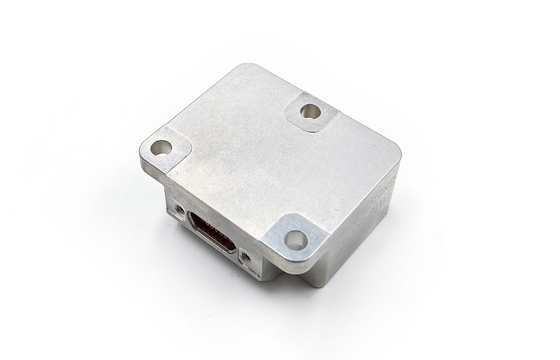

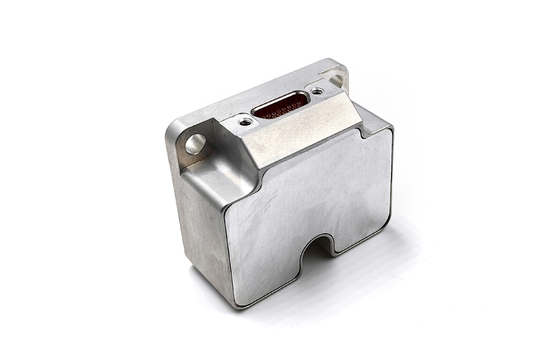

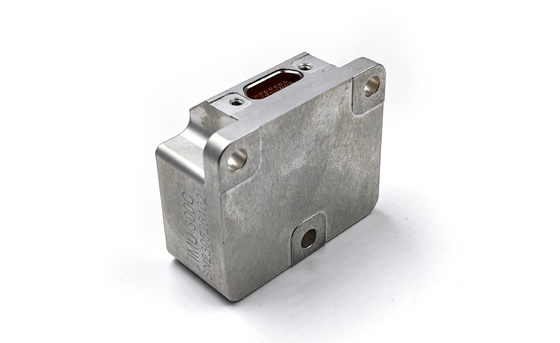

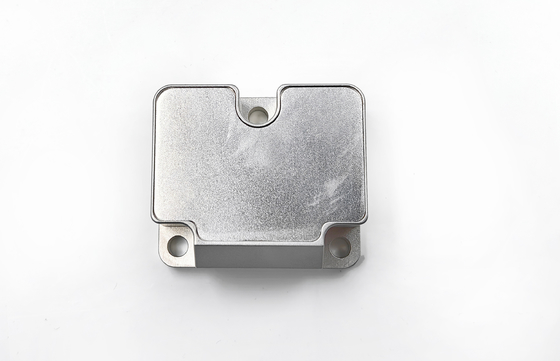

강력 충격 진동 관성 측정 장치 센서 (항공우주 방위, RS-422 출력)

브랜드 이름:	Firepower
모델 번호:	IMU6-1
모크:	1
가격:	2000$
지불 조건:	L/C,D/A,D/P,T/T,Western 통합
공급 능력:	500/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

자이로 측정 범위:

±400°/s

바이어스 안정도:

0.3°/시

각형 무작위 걸음:

0.15º/√H

바이어스 반복성 (1σ):

1°/시간

스케일 팩터 반복성 (1σ):

150ppm

3 dB 대역폭:

250 hz

가속도계 바이어스 안정성:

00.02mg

무게:

55g

정렬 불량:

±0.05°

전력 소비:

포장 세부 사항:

박스+스폰지

공급 능력:

500/월

강조하다:

항공우주 방위 관성 측정 장치

강력 충격 관성 측정 장치

RS-422 관성 측정 장치

제품 설명

강력한 충격 진동 관성 측정 단위 센서 항공 우주 방위 RS-422 출력

주요 사양

속성	가치
지로 측정 범위	±400°/s
편향성 안정성	0.3°/h
각형 무작위 걸음	00.15o/√h
편차 반복성 (1σ)	1°/h
스케일 요인 반복성 (1σ)	150ppm
3 dB 대역폭	250Hz
가속기 bias 안정성	00.02mg
무게	55g
부적절함	±0.05°
전력 소비	2W

제품 개요

IMU6 MEMS 관성 측정 단위는 RS-422 출력으로 항공 및 국방용으로 설계된 고도로 통합된 감지 시스템입니다.

시스템 구성 요소

3축 자이로스코프
3축 가속도계
3축 기울기 각도 센서
온도 센서
신호 처리판
기계식 가구
보조 소프트웨어

이 시스템은 3축의 각속도, 선형 가속도, 그리고 움직이는 플랫폼의 기울기 각도를 측정하기 위해 설계되었으며, 온도 보상 등 포괄적인 오류 보상 기능이 있습니다.설비의 오차 정렬 수정, 비선형 보상. 미리 정의 된 통신 프로토콜을 따라 표준 RS-422 일련 인터페이스를 통해 높은 정확도의 데이터를 출력합니다.

자이로스코프 사양

매개 변수	단위	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
측정 범위 (개인화)	°/s	±400	±400	±400	±2000
실행중의 편차 안정성 ((@ 앨런 변동)	°/h	0.3	0.1	0.05	1
편향성 안정성 @ 10s (10s 평평, 1σ, 실온)	°/h	3	1	0.5	6
전체 온도에서 편향성 안정성	°/h	10	3	2	18
각형 무작위 걸음	°/√h	0.15	0.1	0.02	0.3
편차 반복성 (1σ)	°/h	1	0.5	0.3	2
편차 가속도 민감도	°/h/g	1	1	1	2
스케일 인자 비선형성 (Scale Factor Non-Linearity)	ppm	150	150	150	300
스케일 요인 반복성 (1σ)	ppm	20	20	20	100
부적절함	°	±0.05	±0.05	±0.05	±0.05
3 dB 대역폭	Hz	250	200	150	250

액셀로미터 기술 지표

매개 변수	단위	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
측정 범위 (개인화)	g	±10	±30	±50	±80
운행중의 편향성 (알란 변동 @ 25 °C)	mg	0.02	0.05	0.1	0.2
편향성 안정성 @10s	mg	0.05	0.2	0.5	1
전체 온도에서 편향성 안정성	mg	1	3	5	15
각형 무작위 걸음	m/s/√h	0.001	0.002	0.005	0.01
편차 반복성 ((1σ)	mg	0.1	0.5	1	2
스케일 요인 반복성 (1σ)	ppm	200	200	200	200
스케일 인자 비선형성 (Scale Factor Non-Linearity)	ppm	50	100	200	300
부적절함	°	±0.05	±0.05	±0.05	±0.05
3 dB 대역폭	Hz	100	100	100	100
