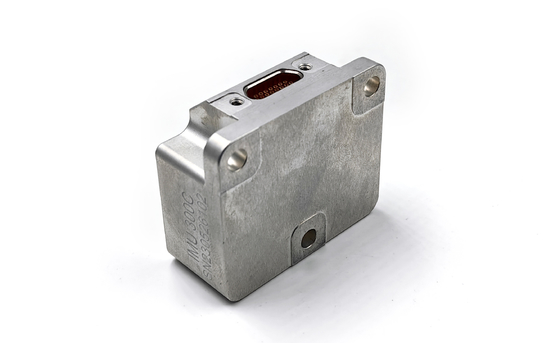

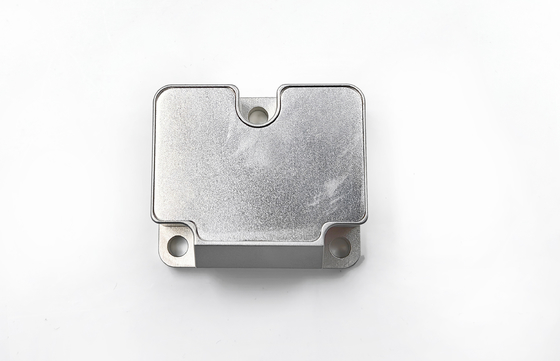

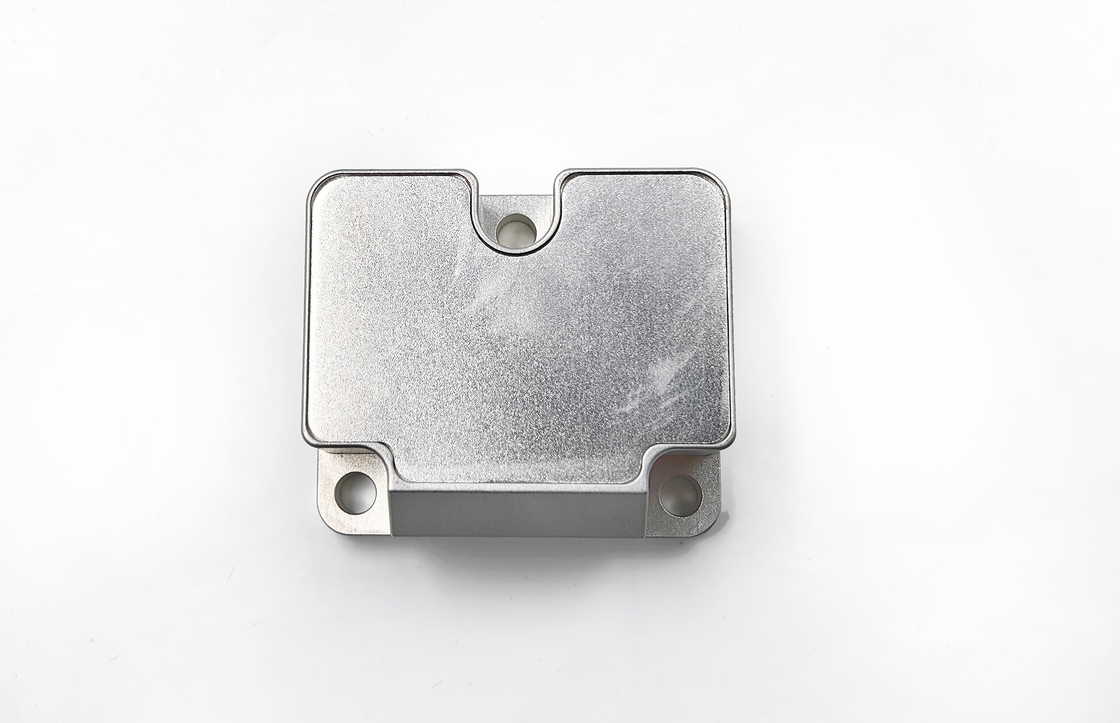

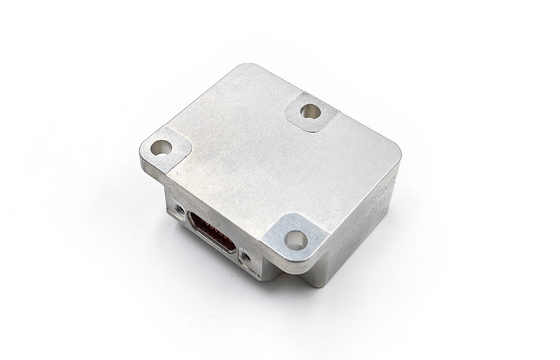

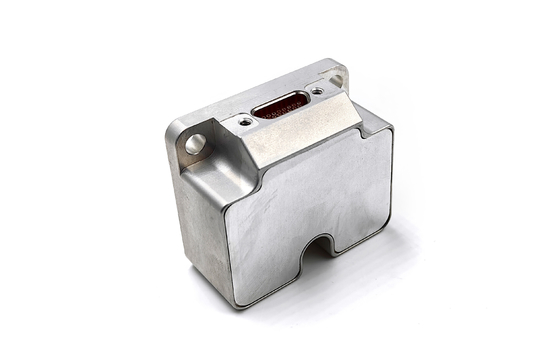

GPS 지원이 없는 전술 차원 관성 측정 장치 Stim300 교체

브랜드 이름:	Firepower
모델 번호:	IMU6-1
모크:	1
가격:	2000$
지불 조건:	L/C,D/A,D/P,T/T,Western 통합
공급 능력:	500/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

자이로 측정 범위:

±400°/s

실행 중 바이어스 안정성:

0.3°/시

각형 무작위 걸음:

0.15º/√H

바이어스 반복성 (1σ):

1°/시간

스케일 팩터 비선형 성 (1σ):

150ppm

3 dB 대역폭:

250 hz

가속도계 바이어스 안정성:

00.02mg

무게:

55g

포장 세부 사항:

박스+스폰지

공급 능력:

500/월

강조하다:

Stim300 관성 측정 단위

전술 차원 관성 측정 단위

Stim300 대체 관성 측정 단위

제품 설명

GPS가없는 전술 등급의 관성 측정 장치는 Stim300 교체를 지원합니다.

주요 사양

기인하다	값
자이로 측정 범위	± 400 °/s
실행 편향 안정성	0.3 °/h
각도 임의의 산책	0.15º/√H
바이어스 반복성 (1σ)	1 °/h
스케일 팩터 비선형 성 (1σ)	150ppm
3 DB 대역폭	250Hz
가속도계 바이어스 안정성	0.02mg
무게	55g

제품 개요

IMU6 MEMS 관성 측정 유닛은 3 축 자이로 스코프, 3 축 가속도계, 3 축 경사 각도 센서, 온도 센서, 신호 처리 보드 및 지원 소프트웨어를 통합합니다. 이 포괄적 인 시스템은 표준화 된 통신 프로토콜을 사용하여 RS-422 직렬 포트를 통한 RS-422 직렬 포트를 통해 보상 데이터 (온도, 설치 오정렬 및 비선형 보정 포함)의 3 축 각도 속도, 가속 및 경사각을 측정합니다.

자이로 스코프 성능

매개 변수	단위	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
측정 범위 (사용자 정의 가능)	°/s	± 400	± 400	± 400	± 2000
실행 편향 안정성	°/h	0.3	0.1	0.05	1
바이어스 안정성 @10s	°/h	3	1	0.5	6
전체 온도에서의 바이어스 안정성	°/h	10	3	2	18
각도 임의의 산책	° √H	0.15	0.1	0.02	0.3
바이어스 반복성 (1σ)	°/h	1	0.5	0.3	2
바이어스 가속도 감도	°/h/g	1	1	1	2
스케일 팩터 비선형 성 (1σ)	ppm	150	150	150	300
스케일 팩터 반복성 (1σ)	ppm	20	20	20	100
오정렬	°	± 0.05	± 0.05	± 0.05	± 0.05
3 DB 대역폭	HZ	250	200	150	250

가속도계 성능

매개 변수	단위	IMU6-1Y-1	IMU6-1Y-2	IMU6-1Y-3	IMU6-1Y-4
측정 범위 (사용자 정의 가능)	g	± 10	± 30	± 50	± 80
실행 편향 안정성	Mg	0.02	0.05	0.1	0.2
바이어스 안정성 @10s	Mg	0.05	0.2	0.5	1
전체 온도에서의 바이어스 안정성	Mg	1	3	5	15
각도 임의의 산책	m/s/√h	0.001	0.002	0.005	0.01
바이어스 반복성 (1σ)	Mg	0.1	0.5	1	2
스케일 팩터 반복성 (1σ)	ppm	200	200	200	200
스케일 팩터 비선형 성 (1σ)	ppm	50	100	200	300
오정렬	°	± 0.05	± 0.05	± 0.05	± 0.05
3 DB 대역폭	HZ	100	100	100	100

선택적 틸트 각도 사양

매개 변수	단위	IMU6-1Y-X
측정 범위 (사용자 정의 가능)	g	± 1.7
바이어스 안정성 (1s 스무딩)	Mg	0.5
임의의 산책	m/s/√h	0.08
스케일 팩터 비선형 성	ppm	100
