| 브랜드 이름: | Firepower |
| 모델 번호: | 16488HA |
| 모크: | 1 |
| 가격: | 2000$ |
| 지불 조건: | L/C,D/A,D/P,T/T,Western Union |
| 공급 능력: | 500/month |

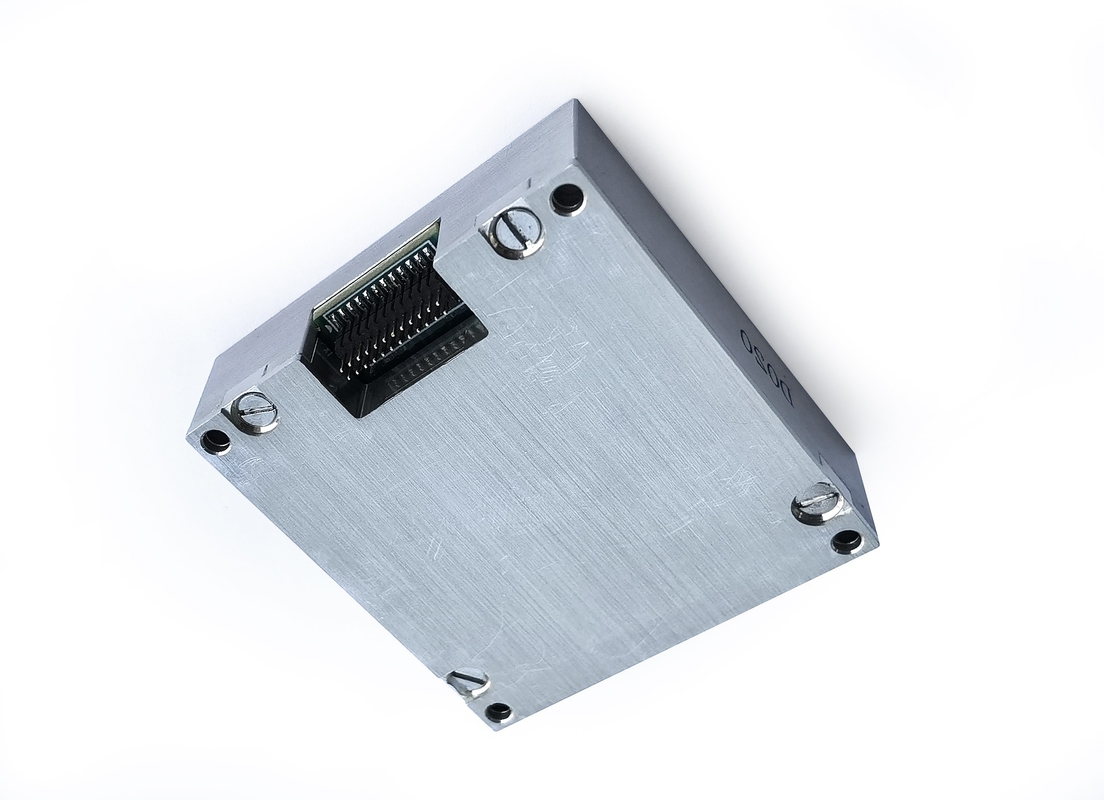

고성능 MEMS 관성 측정 장치 IMU 센서 ADIS16488 교체

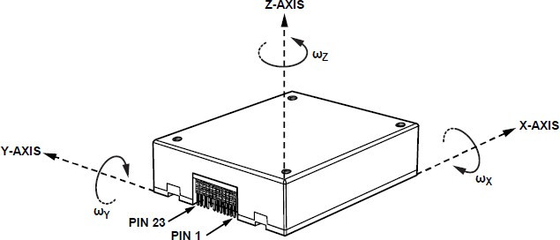

의16488HA 관성 측정 단위 (IMU)완전히 통합된 관성 감지 시스템입니다.3축 자이로스코프그리고3축 가속도계콤팩트 모듈 안에 있습니다.3축 각속도그리고선형 가속호스트 플랫폼의
이 시스템은 고급오류 보상다음을 포함합니다.
온도 보상
설비 오차 정렬 수정
비선형성 수정.
보완 후 단위는 고정도의 관성 데이터를SPI 디지털 인터페이스표준화 된 통신 프로토콜을 따라 16488HA IMU는 동적인 환경에서 안정적이고 안정적인 움직임 감지 기능을 필요로하는 임베디드 애플리케이션에 매우 적합합니다.
|
매개 변수 |
시험 조건 |
최소 값 |
전형적 값 |
최대 값 |
단위 |
|
|
G요로스코프 |
동적 측정 범위 |
|
|
±450 |
|
o/s |
|
0편향 불안정성 |
알란 변동이 |
|
0.3 |
|
o/h |
|
|
제로 편향 안정성 |
10초 순탄, RMS, |
|
3 |
|
o/h |
|
|
전체 온도 범위에서 제로 편향 |
-40 °C ~ 85 °C, 10 s 매끄럽다 rms |
|
20 |
|
o/h |
|
|
무작위적으로 걷는 것 |
1σ |
|
0.15 |
|
o/√h |
|
|
제로 편견 반복성 |
1σ |
|
5 |
|
o/h |
|
|
스케일 인자 반복성 |
1σ |
|
100 |
|
ppm |
|
|
스케일 인자 비선형성 |
1σ |
|
100 |
|
ppm |
|
|
대역폭 (-3dB) |
|
|
250 |
|
Hz |
|
|
크로스 커플링 |
|
|
0.1 |
|
% |
|
|
결의 |
|
|
2 |
|
o/h |
|
|
가속 감수성 |
|
|
2 |
|
°/h/g |
|
|
가속계 |
동적 측정 범위 |
|
|
±20 |
|
g |
|
제로 편향 안정성 |
알란 변동 |
|
0.07 |
|
mg |
|
|
|
|
|
|
|
|
|
|
전체 온도 범위에서 제로 편향 |
-40 °C ~ 85 °C, 10 s 매끄럽다 rms |
|
3 |
|
mg |
|
|
제로 편향 안정성 |
10초 순탄, RMS, |
|
0.25 |
|
mg |
|
|
무작위적으로 걷는 것 |
1σ |
|
0.029 |
|
m/s/√h |
|
|
제로 편견 반복성 |
1σ |
|
0.5 |
|
mg |
|
|
스케일 인자 반복성 |
1σ |
|
500 |
|
ppm |
|
|
스케일 인자 비선형성 |
FS=20g |
|
500 |
|
ppm |
|
|
대역폭 (-3dB) |
|
|
250 |
|
Hz |
|
|
크로스 커플링 |
|
|
0.1 |
|
% |
|
|
의사소통 인터페이스 |
1방향 SPI |
시계 주파수를 입력합니다. |
|
8 |
15 |
MHz |
|
전기적 특성 |
전압 |
직류 |
|
3.3 |
|
V |
|
전력 소비 |
|
|
1.5 |
1.5 |
W |
|
|
리플 |
P-P |
|
48±2 |
100 |
mV |
|
|
사용 환경 |
작동 온도 |
|
-45 |
|
85 |
°C |
|
저장 온도 |
|
-55 |
|
85 |
°C |
|
