ADIS16488 대체 MEMS 관성 측정 단위 센서 SPI 출력

ADIS16488 대체 MEMS 관성 측정 단위 센서 SPI 출력

브랜드 이름: Firepower
모델 번호: 16488HA
모크: 1
가격: 2000$
지불 조건: L/C,D/A,D/P,T/T,Western Union
공급 능력: 500/month
자세한 정보
Place of Origin:
China
Dynamic measuring range:
±450°/s
Zero-bias instability:
0.3°/h
Random walk:
0.15º/√h
Scale factor repeatability:
100ppm
Bandwidth (-3dB):
250Hz
Acc Range:
±20g
Acc Zero bias stability:
0.07mg
Communication Interface:
1-way SPI
Packaging Details:
BOX+Sponge
Supply Ability:
500/month
강조하다:

SPI 출력 관성 측정 단위

,

SPI MEMS 관성 측정 단위

,

MEMS 관성 측정 장치

제품 설명

ADIS16488 교체용 MEMS 관성 측정 장치 센서 SPI 출력, 육상 차량용


  • 제품 설명

16488HA 관성 측정 장치는 내장된 3축 자이로스코프와 3축 가속도계를 갖춘 완전한 관성 시스템으로, 3축 각속도, 가속도 및 기타 캐리어 매개변수를 측정하고, 통신 프로토콜에 따라 SPI를 통해 오차 보정(온도 보상, 설치 오정렬 각도 보상, 비선형 보상 등 포함) 후 데이터를 출력합니다.

  • 기술 매개변수

매개변수

테스트 조건

최소값

전형적인 값

최대값

단위

G자이로스코프

동적 측정 범위





±450



º/s

영점 바이어스 불안정성

앨런 분산, ~보다 우수



0.3



º/h

영점 바이어스 안정성

10초 평활, RMS, ~보다 우수



3



º/h

전체 온도 범위에서 영점 바이어스

-40 ℃ ~ 85 ℃, 10초 평활,

rms



20



º/h

랜덤 워크



0.15



º/√h

영점 바이어스 반복성



5



º/h

스케일 팩터 반복성



100



ppm

스케일 팩터 비선형성



100



ppm

대역폭 (-3dB)





250



Hz

교차 결합





0.1



%

해상도





2



º/h

가속도 감도





2



°/h/g

가속도계

동적 측정 범위





±20



g

영점 바이어스 안정성

앨런 분산



0.07



mg













전체 온도 범위에서 영점 바이어스

-40 ℃ ~ 85 ℃, 10초 평활,

rms



3



mg

영점 바이어스 안정성

10초 평활, RMS, ~보다 우수



0.25



mg

랜덤 워크



0.029



m/s/√h

영점 바이어스 반복성



0.5



mg

스케일 팩터 반복성



500



ppm

스케일 팩터 비선형성

FS=20g



500



ppm

대역폭 (-3dB)





250



Hz

교차 결합





0.1



%



통신

인터페이스



1방향 SPI



클럭 주파수 입력





8



15



MHz

전기적 특성

전압

직류



3.3



V

전력 소비





1.5

1.5

W

리플

P-P



48±2

100

mV

사용 환경

작동 온도



-45



85

보관 온도



-55



85

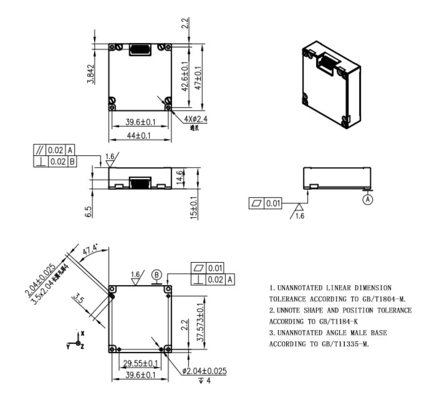

  • 개략 구조

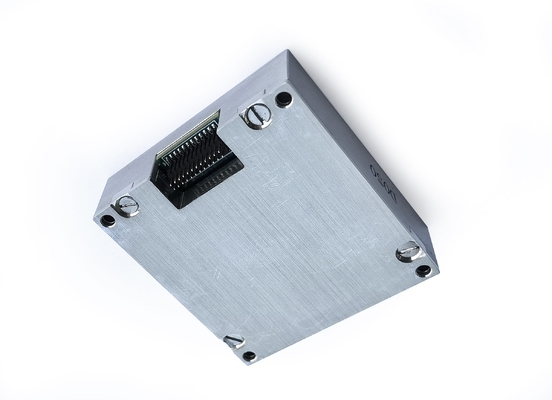

ADIS16488 대체 MEMS 관성 측정 단위 센서 SPI 출력 0

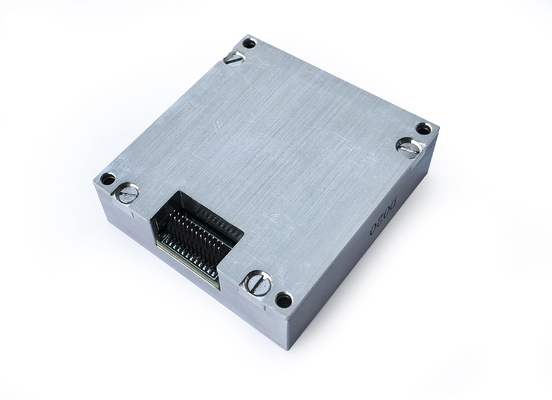

ADIS16488 대체 MEMS 관성 측정 단위 센서 SPI 출력 1


ADIS16488 대체 MEMS 관성 측정 단위 센서 SPI 출력 2
