| 브랜드 이름: | Firepower |
| 모델 번호: | 16488ha |
| 모크: | 1 |
| 지불 조건: | L/C,T/T |
| 공급 능력: | 500/월 |

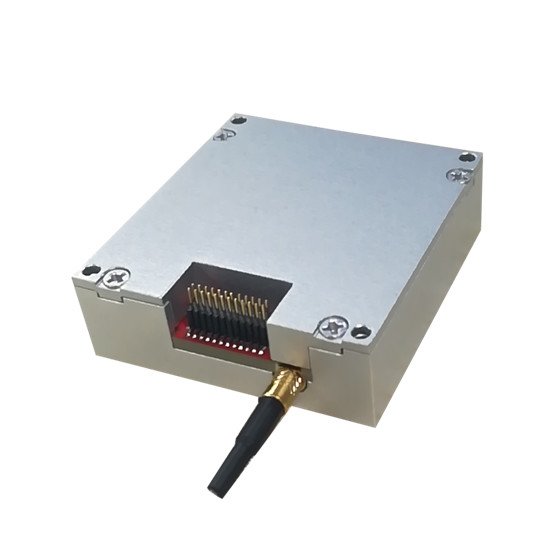

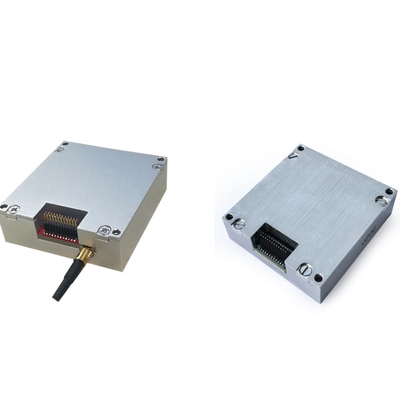

높은 신뢰성과 강력한 적응성을 갖춘 Imu 가속도계 자이로
제품 설명
이 16488HA 관성 측정 장치는 내장된 3축 자이로스코프와 3축 가속도계를 갖춘 완전한 관성 시스템으로, 3축 각속도, 가속도 및 기타 매개변수를 측정하는 데 사용되며, 통신 프로토콜에 따라 SPI를 통해 오류 보정(온도 보상, 설치 오정렬 각도 보상, 비선형 보상 등 포함) 후 데이터를 출력합니다.
주요 매개변수
| 매개변수 | 테스트 조건 | 최소값 | 전형적인 값 | 최대값 | 단위 | |
| 자이로 | 동적 측정 범위 | ±500 | º/s | |||
| 바이어스 불안정성 | 앨런 분산, ~보다 우수 | 0.3 | º/h | |||
| 바이어스 안정성 | 1초 부드럽게, RMS, ~보다 우수 | 10 | º/h | |||
| 전체 온도 범위에서 바이어스 | -40 ºC ~ 85 ºC, 10초 스무딩, RMS | 0.005 | º/s | |||
| 랜덤 워크 | 1б | 0.15 | º/√h | |||
| 바이어스 반복성 | 1б | 10 | º/h | |||
| 출력 노이즈 | 필터링 없음, RMS | 0.05 | º/s | |||
| 스케일 팩터 반복성 | 1б | 0.01 | % | |||
| 스케일 팩터 비선형성 | 1б | 0.01 | % | |||
| 스케일 팩터 | FS=450 º/s, 32비트 | 2621440 | LSB/°/sec | |||
| 대역폭 (-3dB) | 250 | Hz | ||||
| 교차 결합 | 0.1 | % | ||||
| 가속도 감도 | 1 | °/h/g | ||||
| 진동 정류 효과 | 0.5 | °/h/g2 | ||||
| 공진 주파수 | 12k | Hz | ||||
| 가속도계 | 동적 측정 범위 | ±20 | g | |||
| 바이어스 안정성 | 앨런 분산 | 2 | ug | |||
| 전체 온도 범위에서 바이어스 | -40 ºC ~ 85 ºC, 10초 스무딩, RMS | 1 | mg | |||
| 랜덤 워크 | 1б | 0.029 | m/s/√h | |||
| 바이어스 반복성 | 1б | 5 | mg | |||
| 출력 노이즈 | 필터링 없음, RMS | 0.5 | mg | |||
| 스케일 팩터 반복성 | 1б | 0.1 | % | |||
| 스케일 팩터 비선형성 | FS=20g | 0.1 | %FS | |||
| 스케일 팩터 | ±20, 32비트 | 65536000 | g/LSB | |||
| 대역폭 (-3dB) | 250 | Hz | ||||
| 교차 결합 | 0.1 | % | ||||
| 온도 | 스케일 팩터 | 0.0125 | °C/LSB | |||
| 통신 인터페이스 | 1방향 SPI | 클럭 주파수 입력 | 8 | 15 | MHz | |
| 전기적 특성 | 전압 | 직류 | 3.3 ± 10% | V | ||
| 전력 소비 | 1 | 1.5 | W | |||
| 리플 | P-P | 48±2 | 100 | mV | ||
| 사용 환경 | 작동 온도 | 확장 가능 | -40 | 85 | ºC | |
| 보관 온도 | -55 | 85 | ºC | |||
| 진동 | 10~2000Hz,6.06g | |||||
| 충격 | 1000g,0.1ms | |||||
개략도
생산 환경
포장 및 배송
