| 브랜드 이름: | AVIC |
| 모델 번호: | GI300A |
| 모크: | 1 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T |
| 공급 능력: | 50/월 |

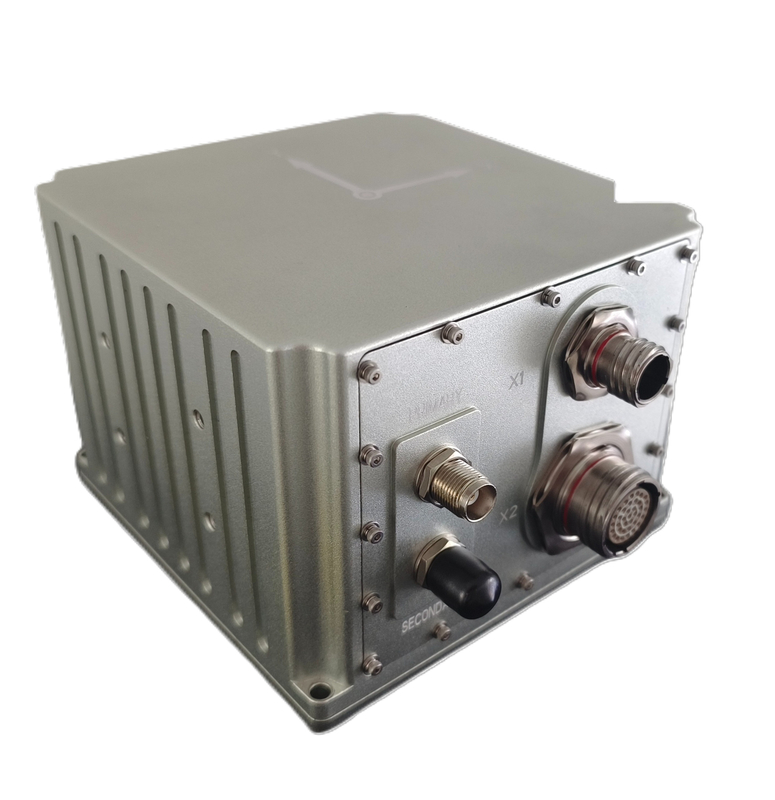

낮은 제로 안정성 섬유 지로 및 MEMS 가속기를 갖춘 통합 항법 시스템
제품 설명
광섬유 통합 내비게이션 시스템 GI300A는 비용 효율적인 클로즈 루프 광섬유 자이로스코프, 가속도계 및 고급 GNSS 수신판을 기반으로합니다.그것은 멀티 센서 융합과 내비게이션 계산 알고리즘을 통해 구현됩니다., 고정밀 이동 측정 시스템 및 대형 무인 항공기와 같은 응용 프로그램에서 자세, 방향 및 위치 정보에 대한 정확한 측정 요구 사항을 충족합니다.
제품 특징
기술 매개 변수
| 매개 변수 | 기술 지표 | |
| 위치 정확성 | 단점 (RMS) | 10.2m |
| RTK (RMS) | 2cm+1ppm | |
| 후처리 (RMS) | 1cm+1ppm | |
| 잠금 손실 정확성 (CEP) | 10m, 30초 동안 잠금 손실 1 | |
| 심해지거나 흔들리거나 | 5cm 또는 5% | |
| 주행 (RMS) | 단일 안테나 | 0.1°2 |
| 듀얼 안테나 | 0.1 ° (기반선 ≥ 2m) | |
| 후처리 | 00.02° | |
| 잠금 손실 유지 정확도 | 0.5°, 30분 동안 잠금되지 않은 상태 | |
| 자기 북쪽 탐색 정확성 | 1 ° SecL, 15분 3분 정렬 | |
| 자세 (RMS) | 단일 안테나 | 00.02° |
| 듀얼 안테나 | 00.02° | |
| 후처리 | 00.015° | |
| 잠금 손실 유지 정확도 | 0.5°, 30분 동안 잠금되지 않은 상태 | |
| 수평속도 정확성 (RMS) | 00.05m/s | |
| 타이밍 정확성 | 20n | |
| 데이터 출력 주파수 | 200Hz4 | |
| 자이로스코프 | 범위 | 400°/s |
| 제로 편향 안정성 | 0.3°/h5 | |
| 규모 요인 | 100ppm | |
| 비선형성 | ||
| 각형 무작위 걸음 | 00.05°/√hr | |
| 가속계 | 범위 | 16g |
| 제로 편향 안정성 | 50ug5 | |
| 규모 요인 | 100ppm | |
| 비선형성 | ||
| 속도 무작위 걷기 | 00.01m/s/√hr | |
| 물리적 차원 및 전기적 특성 | 전체 차원 | 138.5mm × 136.5mm × 102mm |
| 무게 | < 2.7kg (케이블 없이) | |
| 입력 전압 | 12~36VDC | |
| 전력 소비 | < 24W (정정 상태) | |
| 저장 | 예약 | |
| 환경 지표 | 작동 온도 | -40°C~+60°C |
| 저장 온도 | -45°C+70°C | |
| 무작위 진동 | 60.06g, 20Hz~2000Hz | |
| MTBF | 30000h | |
| 인터페이스 특성 | PPS, EVENT, RS232, RS422, CAN (선택) | |
| 네트워크 포트 (보유) | ||
| 안테나 인터페이스 | ||
| 바퀴 속도 센서 인터페이스 | ||
참고:
1 정렬이 유효하다. 2 탑승 상태와 기동이 요구된다. 3 이중 위치 정렬, 두 위치 사이의 방향 차이는 90도 이상이다.4 단일 채널 출력 200hz5/10 평균.
크기
L138.5mm x W136.5mm x H102mm ((L x W x H)
