| 브랜드 이름: | Firepower |
| 모델 번호: | INS500 |
| 모크: | 1 |
| 지불 조건: | 전신환 |
| 공급 능력: | 100/month |
| 속성 | 값 |
|---|---|
| 제품명 | 항법 시스템 |
| 위치 정확도 | 0.8nm/h |
| 방위각 정확도 | 0.1° |
| 자세 정확도 | 0.03° |
| 속도 정확도 | 0.1m/s（RMS） |
| 자이로 범위 | ±400°/s |
| 가속도계 범위 | ±20g |

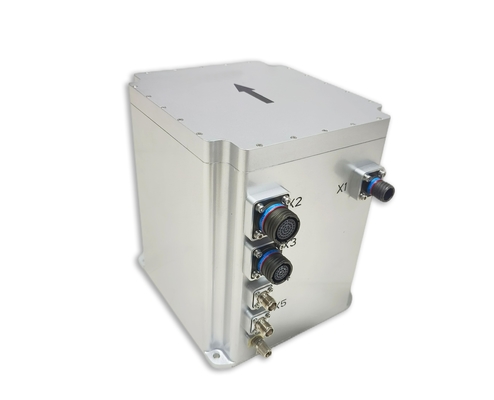

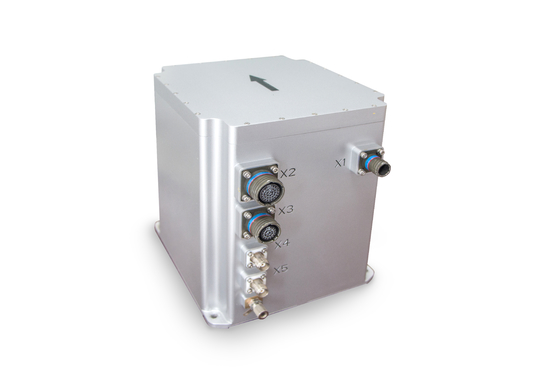

INS500 광섬유 통합 항법 시스템은 폐루프 고정밀 광섬유 자이로, 가속도계 및 고급 GNSS 수신기 보드를 특징으로 합니다. 여러 센서 융합 및 디코딩 알고리즘을 통해 고정밀 측정 및 제어 요구 사항을 충족하기 위해 고정밀 항법 위치, 속도 및 위치 정보를 제공합니다.
주요 응용 분야에는 관성/위성 통합 항법 모드 및 순수 관성 모드가 포함됩니다. GNSS가 유효하지 않은 경우 순수 관성 모드로 들어갈 수 있습니다(전원을 켠 후 GPS 융합이 수행되지 않은 경우). 시작 후 정확한 자세 측정 기능이 있으며 피치, 롤 및 코스를 출력할 수 있습니다.
| 항목 | 테스트 조건 | A0 지표 | B0 지표 |
|---|---|---|---|
| 위치 정확도 | GNSS 유효, 단일 지점 | 1.2m(RMS) | 1.2m(RMS) |
| 위치 정확도 | GNSS 유효, RTK | 2cm+1ppm(RMS) | 2cm+1ppm(RMS) |
| 위치 유지 (GNSS 실패) | 1.5nm/h(50%CEP),5nm/2h(50%CEP) | 0.8nm/h(CEP),3.0nm/3h(CEP) | |
| 방위각 정확도 | 북쪽 찾기 자체 | 0.1°×sec(Lati), *Lati:위도 (RMS),10분 | 0.06°×sec(Lati), 정적 기준 5분 정렬; 0.03°×sec(Lati), 정적 기준 5분 정렬;*Lati:위도 (RMS) |
| 코스 유지 (GNSS 실패) | 0.05°/h(RMS),0.1°/2h(RMS) | 0.02°/h(RMS),0.05°/3h(RMS) | |
| 자세 정확도 | GNSS 유효 | 0.03°(RMS) | 0.01°(RMS) |
| 자세 유지 (GNSS 실패) | 0.02°/h(RMS),0.06°/2h(RMS) | 0.01°/h(RMS),0.03°/3h(RMS) | |
| 속도 정확도 | GNSS 유효, 단일 지점 L1/L2 | 0.1m/s(RMS) | 0.1m/s(RMS) |
| 속도 유지 (GNSS 실패) | 2m/s/h(RMS),5m/s/2h(RMS) | 0.8m/s/h(RMS),3m/s/3h(RMS) | |
| 광섬유 자이로 | 측정 범위 | ±400°/s | ±400°/s |
| 광섬유 자이로 | 바이어스 안정성 | ≤0.02°/h | ≤0.01°/h |
| 석영 유연 가속도계 | 측정 범위 | ±20g | ±20g |
| 석영 유연 가속도계 | 바이어스 안정성 | ≤50µg(10초 평균) | ≤20µg(10초 평균) |
| 특성 | 사양 |
|---|---|
| 전압 | 24～36VDC |
| 전력 소비 | ≤30W |
| 치수 | 199mm×180mm×219.5mm |
| 무게 | 6.5kg | ≤7.5kg(비항공) ≤6.5kg (항공 옵션) |
| 매개변수 | 사양 |
|---|---|
| 작동 온도 | -40℃~+60℃ |
| 보관 온도 | -45℃~+65℃ |
| 진동 (감쇠 포함) | 5~2000Hz,6.06g |
| 충격 (충격 흡수 포함) | 30g,11ms |
| 매개변수 | 사양 |
|---|---|
| 수명 | >15년 |
| 연속 작동 시간 | >24시간 |
