| 브랜드 이름: | Firepower |
| 모델 번호: | NF-B03 |
| 모크: | 1 |
| 가격: | 8800 |
| 지불 조건: | T/T |
| 공급 능력: | 한달에 100 |

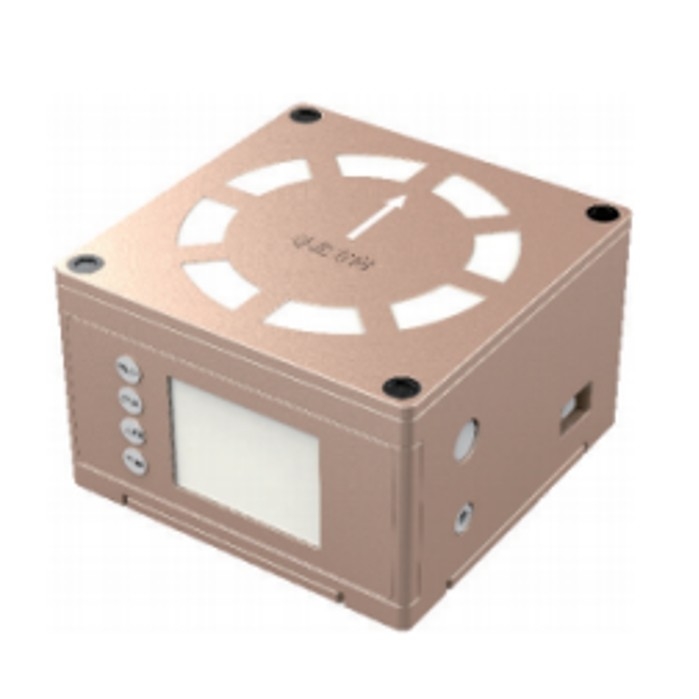

정밀한 True North Finder 섬유 자이로 기반 북색기
▶ 지침
1 설치 방법
회전기 북측 지표 화살표로 향하면, 장착 기판의 좌측과 우측은 기준 표면을 장착하기 위한 것입니다.그리고 기준면은 수송기의 장착 머리와 꼬리 선과 정렬되어 있습니다., 그리고 지로 노스 피터 는 4 개의 M4 나사 로 수송기 에 고정 됩니다. 지로 노스 피터의 설치 다이어그램 은 그림 1 에 표시 됩니다.
| 프로젝트 | NF-B03A | NF-B03B | NF-B03C | NF-102A | NF-102B | NF-102C |
| 출력 모드 |
화면 디스플레이/모바일 전화 APP 호스트 컴퓨터 소프트웨어 RS422 |
RS422/RS232 | ||||
| 전력 소모량 /W | ≤3 (레이저가 켜져) ≤1.2 (레이저가 꺼져) | ≤3 (레이저가 켜져) ≤1 (레이저가 꺼져) | ||||
| 전원 공급원/V | 폭발 방지 배터리로 18시간 대기 상태 | DC9V~26V | ||||
| 작동 온도/°C | 0~+40 | -20~+60 | ||||
| 북쪽 탐사 시간/분 | ≤3 | ≤3 | ||||
| 북쪽 탐색 정확성 | ±0.1 | ±0.1 | ||||
| 피치 정확도/° | ±0.1 | ±0.1 | ||||
| 롤 앵글 정확도/° | ±0.1 | ±0.1 | ||||
| 기울기 적응력/° | ±15 | ±15 | ||||
| 전체 차원/mm | 135x135x85 | 60x60x60 | ||||
| 무게 /g | ≤ 1500 | ≤ 400 | ||||
| 방향 각도 추적 측정 정확성 | 0.5° ((5분) | 0.5° ((5분) | ||||
| 피치 앵글 추적 측정 정확도 | 0.1° ((5분) | 0.1° ((5분) | ||||
| 롤 앵글 추적 측정 정확성 | 0.1° ((5분) | 0.1° ((5분) | ||||
| IP | IP55 | IP65 | ||||
▶유지보수 사용
1) 지로 노스 피더가 사용 중 1A 이상의 시작 전류를 가지고있는 것으로 확인되면 전원 공급 전압이 요구 사항을 충족하는지 확인하십시오. 검사가 올바르면전문가가 수리되어야 합니다..
2) 지로 노스 피더가 사용 중에 연쇄 포트 데이터 출력이 없는 것으로 확인되면 연결이 정확하고 연쇄 포트 설정과 데이터 수신 형식이 정확하는지 확인하십시오.확인이 맞다면, 전문가가 수리되어야 합니다.
▶주의 사항
1) 지로 노스 피더는 운송과 설치 과정에서 조심스럽게 다루어야하며 충돌하는 것은 엄격히 금지되어 있습니다.
2) 운반기는 북쪽 탐색 과정 동안 절대적으로 정지해야합니다. 그렇지 않으면 북쪽 탐사의 정확성에 영향을 줄 것입니다.
3) 운반기의 경사 및 옆 기울기는 ±8°를 초과해서는 안 됩니다. 그렇지 않으면 북쪽 탐색의 정확성에 영향을 줄 것입니다.
▶구성
장비 패키지는 다음을 포함합니다.
a) 광섬유 지로 북측 탐지 장치 1개 세트
b) 한 개의 플러그
