| 브랜드 이름: | AVIC |
| 모델 번호: | IMU300C |
| 모크: | 1 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 500/월 |

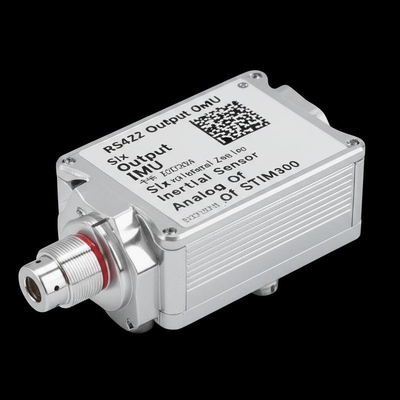

RS422 출력 IMU 6 출력 관성 센서 STIM300
IMU300C-A0-IMU 제품의 전기 커넥터는 J30J-15 TJL이며, 특정 접촉 정의와 할당은 다음 표에서 표시됩니다.
| 스티치 번호 | 이름 | 종류 | 언급 |
| 1 | TxD- | 출력 | RS422 |
| 2 | RxD- | 입력 | RS422 |
| 3 | TST_1 | 출력 | |
| 4 | TOV_1 | 출력 | |
| 5 | RST | 입력 | |
| 6 | GND | 입력 | |
| 7 | 부대 | ||
| 8 | VCC_5V | 전원 공급원 | +5v |
| 9 | TxD+ | 출력 | RS422 |
| 10 | RxD+ | 입력 | RS422 |
| 11 | 엑스트트리그 | 입력 | 동시 입력 5V |
| 12 | GND | 입력 | |
| 13 | GND | 입력 | |
| 14 | 부대 | ||
| 15 | GND | 전력 지상 |
|
매개 변수 |
시험 조건 |
설계 정확성 |
단위 |
|
|---|---|---|---|---|
| 자이로 | 동적 측정 범위 | - | ±500 | o/s |
| 편향성 안정성 | 알란 변동 (500 °/s 범위, 정상 온도) | 0.3 | o/h | |
| 10초 평균 (-40 °C ~ + 80 °C, 일정한 온도) | 3.0 | o/h | ||
| 편견 | 0편향 범위 | 0.1 | o/s | |
| 전체 온도 범위에서 제로 편견 변동 | 0.01 | o/s | ||
| 시작 반복성 | 0.005 | o/s | ||
| 편향에 대한 선형 가속의 효과 | 0.002 | o/s/g | ||
| 비브레이션의 영향을 미치기, 비브레이션 전과 후의 변화 | 0.002 | o/s/g | ||
| 비브레이션의 영향, 비브레이션 전과 동안의 변화 | 0.001 | o/s/g | ||
| 규모 요인 | 스케일 요인 정확성 | 0.1 | % | |
| 스케일 인자 비선형성 | 0.01 | %FS | ||
| 각형 무작위 걸음 | - | 0.06 | °/√hr | |
| 대역폭 | - | 200 | Hz | |
| 가속계 | 동적 측정 범위 | - | 16 | g |
| 편향성 안정성 | 알란 변동 (16g 범위, 정상 온도) | 0.02 | mg | |
| 10초 평균 (-40 °C ~ + 80 °C, 일정한 온도) | 0.03 | mg | ||
| 편견 | 0편향 범위 | 1 | mg | |
| 전체 온도 범위에서 제로 편견 변동 | 1 | mg | ||
| 시작 반복성 | 0.2 | mg | ||
| 규모 요인 | 스케일 요인 정확성 | 0.3 | % | |
| 스케일 인자 비선형성 | 0.02 | %FS | ||
| 속도 무작위 걷기 | - | 0.08 | m/s/√hr | |
| 대역폭 | - | 200 | Hz | |
| 통신 인터페이스 | 1면 SR422 | 보드율 | 460.8 | MHz |
| 샘플링 빈도 | UART | 1000 | Hz | |
| 전기적 특성 | 전압 | - | 5 | V |
| 전력 소비 | - | 1.5 | W | |
| 리플 | P-P | 150 | mV | |
| 구조적 특성 | 크기 | - | 38.6×44.6×215 | mm |
| 무게 | - | 65±2 | g | |
| 사용 환경 | 작동 온도 | - | -40~80 | °C |
| 저장 온도 | - | -45~85 | °C | |
| 진동 | - | 20~2000Hz,60.06g | ||
| 영향력 | - | 6000g,0.5ms | ||
| 신뢰성 | MTBF | - | 20000 | h |
| 연속 작업 시간 | - | 120 | h | |

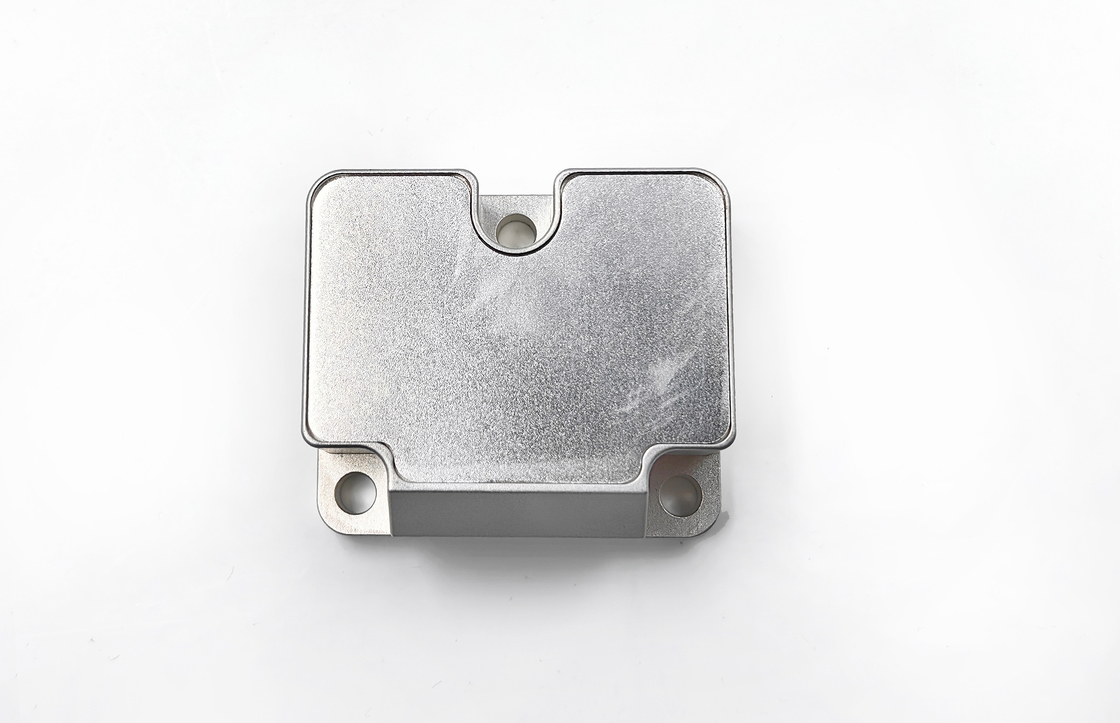

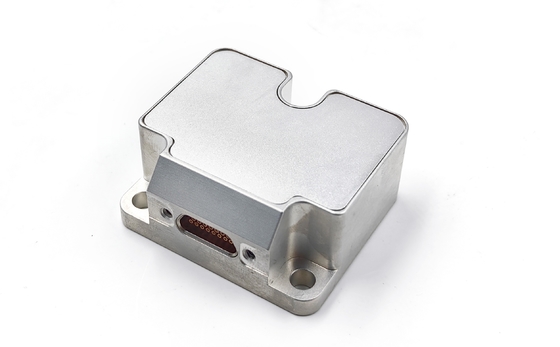

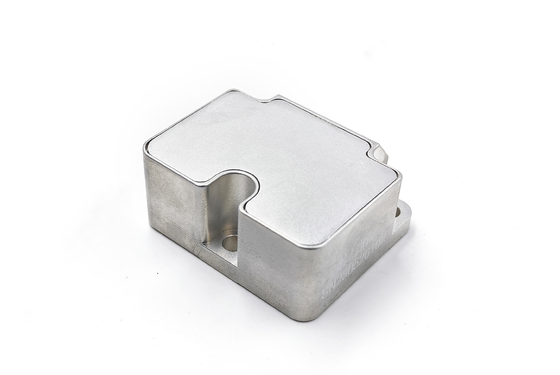

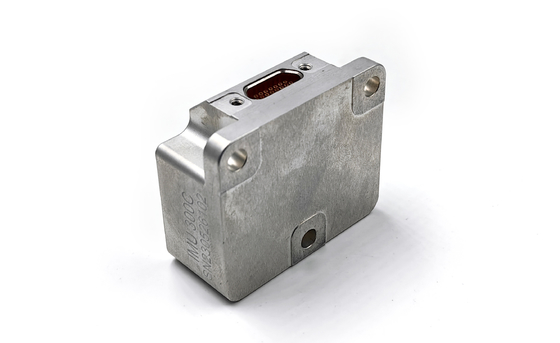

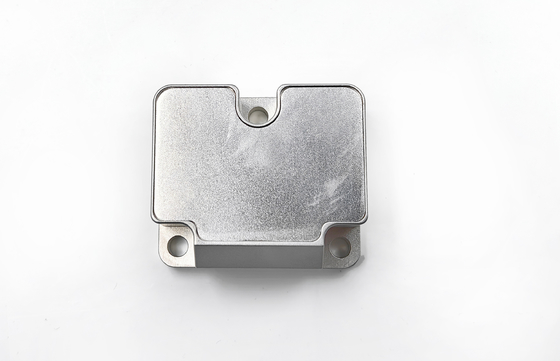

IMU300C-A0-IMU는 내장된 고성능 MEMS 자이로스코프와 MEMS 가속도계를 갖춘 마이크로 머신링 기술 (MEMS) 에 기반한 관성 측정 단위 (IMU) 이다.3개의 각속과 3개의 가속을 출력하는.
IMU300C-A0-IMU는 높은 신뢰성 및 강력한 환경 적응력을 갖추고 있습니다. 다른 소프트웨어와 일치함으로써 제품은 전술 및 산업용 UAV, 스마트 탄약,검색어 및 다른 필드.
