IMU 가속도계 지로
Created with Pixso.

3축 디지털 IMU 가속도표 자이로스코프 500°/S 범위 0.3°/H 편차

3축 디지털 IMU 가속도표 자이로스코프 500°/S 범위 0.3°/H 편차

브랜드 이름: Firepower
모델 번호: IMU300C
모크: 1
가격: 협상 가능
지불 조건: T/T,L/C
공급 능력: 500/월
자세한 정보
원래 장소:
중국
인증:
CE ROHS
제품 이름:
관성 측정 단위
자이로 측정 범위:
±500o/s
자이로 제로 바이어스 안정성:
0.3도/시간
각형 무작위 걸음:
0.06deg /√h
가속도계 범위:
16G
acc bias 안정성:
00.02mg
스케일 팩터:
0.02%FS
대역폭:
200HZ
출력:
RS422
포장 세부 사항:
스폰지/상자
공급 능력:
500/월
강조하다:

3축 IMU 가속도표 자이로스코프

,

rs422 임무 가속도 측정기 자이로스코프

,

디지털 3축 가속도계 및 자이로스코프

제품 설명

3축 디지털 자이로스코프 500deg/S 범위 0.3deg/H 바이어스

제품 지표

매개변수

테스트 조건

설계 정확도

단위

자이로 동적 측정 범위 - ±500 º/s
바이어스 안정성 앨런 분산 (500 °/s 범위, 상온) 0.3 º/h
10초 평균 (-40 ℃ ~ + 80 ℃, 정온) 3.0 º/h
바이어스 영점 바이어스 범위 0.1 º/s
전체 온도 범위에서 영점 바이어스 변화 0.01 º/s
시작 반복성 0.005 º/s
바이어스에 대한 선형 가속도의 영향 0.002 º/s/g
바이어스에 대한 진동의 영향, 진동 전후 변화 0.002 º/s/g
바이어스에 대한 진동의 영향, 진동 전 및 중 변화 0.001 º/s/g
스케일 팩터 스케일 팩터 정확도 0.1 %
스케일 팩터 비선형성 0.01 %FS
각도 랜덤 워크 - 0.06 °/√hr
대역폭 - 200 Hz
가속도계 동적 측정 범위 - 16 g
바이어스 안정성 앨런 분산 (16g 범위, 상온) 0.02 mg
10초 평균 (-40 ℃ ~ + 80 ℃, 정온) 0.03 mg
바이어스 영점 바이어스 범위 1 mg
전체 온도 범위에서 영점 바이어스 변화 1 mg
시작 반복성 0.2 mg
스케일 팩터 스케일 팩터 정확도 0.3 %
스케일 팩터 비선형성 0.02 %FS
속도 랜덤 워크 - 0.08 m/s/√hr
대역폭 - 200 Hz
통신 인터페이스 1방향 SR422 전송 속도 460.8 MHz
샘플링 주파수 UART 1000 Hz
전기적 특성 전압 - 5 V
소비 전력 - 1.5 W
리플 P-P 150 mV
구조적 특성 크기 - 38.6×44.6×21.5 mm
무게 - 65±2 g
사용 환경 작동 온도 - -40~80
보관 온도 - -45~85
진동 - 20~2000Hz,6.06g
충격 - 6000g,0.5ms
신뢰성 MTBF - 20000 h
연속 작동 시간 - 120 h

제품 개요

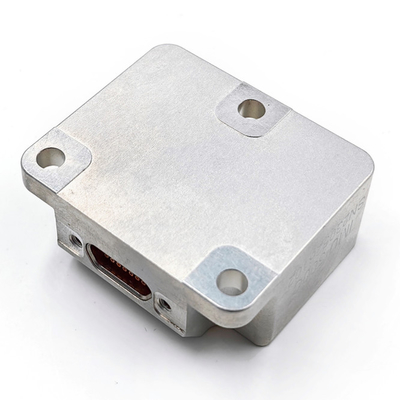

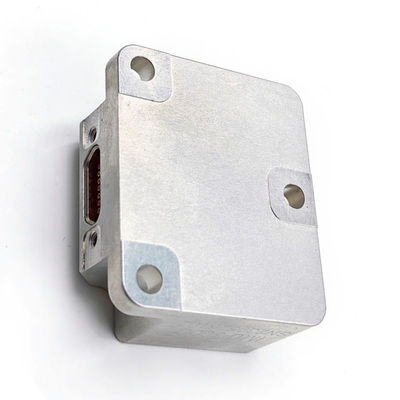

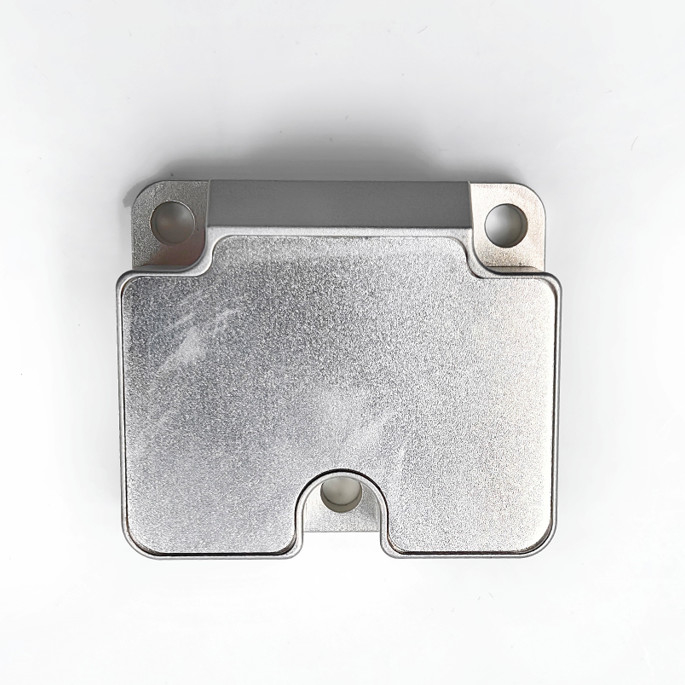

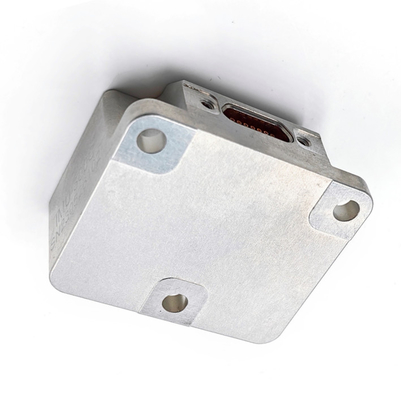

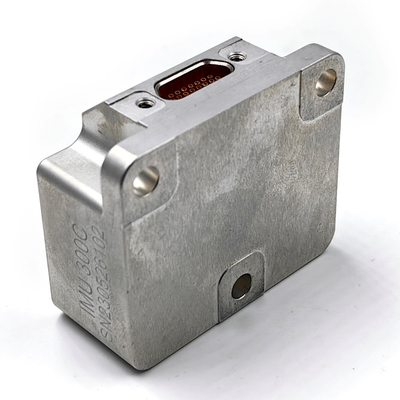

IMU300C-A0-IMU는 마이크로머시닝 기술(MEMS) 기반의 관성 측정 장치(IMU)로, 고성능 MEMS 자이로스코프와 MEMS 가속도계를 내장하여 3개의 각속도와 3개의 가속도를 출력합니다.

  1. 3축 디지털 자이로스코프:
    1. ± 500º/s 동적 측정 범위;
    2. 영점 바이어스 안정성: 3 °/H (GJB, 10초), 0.3 °/H (ALLAN);
  2. 3축 디지털 가속도계:
    1. ± 16 G 동적 측정 범위;
    2. 영점 바이어스 안정성: 0.1mg (GJB, 10초), 0.02mg (ALLAN);
  3. 높은 신뢰성: MTBF > 20000h;
  4. 전체 온도 범위(-40 ℃ ~ 80 ℃) 내에서 정확성 보장: 고성능 온도 보정 및 보상 알고리즘 내장;
  5. 강한 진동 조건에서 작동에 적합;
  6. 인터페이스 1방향 RS422
  7. STIM300과 호환


전기적 인터페이스

IMU300C-A0-IMU 제품의 전기 커넥터는 J30J-15 TJL이며, 특정 접점 정의 및 할당은 다음 표에 나와 있습니다.

핀 번호 이름 유형 비고
1 TxD- 출력 RS422
2 RxD- 입력 RS422
3 TST_1 출력
4 TOV_1 출력
5 RST 입력
6 GND 입력
7 예비

8 VCC_5V 전원 +5v
9 TxD+ 출력 RS422
10 RxD+ 입력 RS422
11 ExtTrig 입력 동기 입력 5V
12 GND 입력
13 GND 입력
14 예비

15 GND 전원 접지

크기
3축 디지털 IMU 가속도표 자이로스코프 500°/S 범위 0.3°/H 편차 0
