자력계 수감부
Created with Pixso.

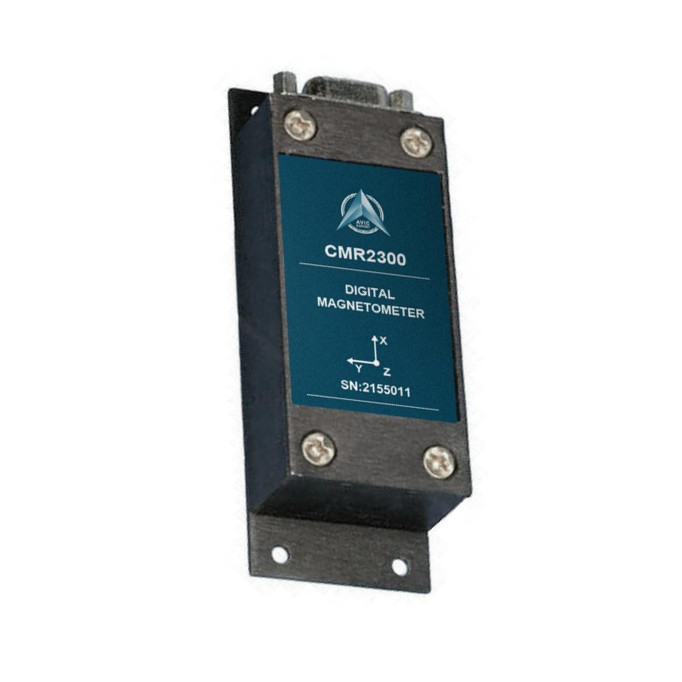

정확한 자북선 센서 3 주축 자력계 절대적 헤딩각

정확한 자북선 센서 3 주축 자력계 절대적 헤딩각

브랜드 이름: Firepower
모델 번호: CMR2300
모크: 1
가격: 1300~1500
지불 조건: L/C,T/T
공급 능력: 달 당 1000년
자세한 정보
원래 장소:
중국
범위:
+/-2 가우스
결의:
67 M 가우스
히시테리시스 에러:
0.01%FS
이득 오차:
0.05%FS
오프셋 에러:
0.01%FS
무게:
98g
방법 범위:
+/-2 가우스
포장 세부 사항:
박스
공급 능력:
달 당 1000년
강조하다:

3개 주축 자력계를 순회하기

,

네비게이션 3 주축 자력계

,

요 각도 자기를 띤 미터

제품 설명

자기 북쪽 센서 3 축 절대 방향 각 마그노미터 정밀 자기 윙 앵글 미터


사양

특징 조건 유형 맥스 단위
전원 공급
공급 전압 핀 9은 핀 5 (지구) 에 참조됩니다. 6.5   15 전압
공급 전류 VSupply = 15V. S/R= 켜면   27 35 mA
온도
운영 환경 -40   +85 °C
저장 주변 환경, 편견 없는 것 -55   125 °C
자기장
범위 전체 규모 (FS), 적용된 전체 필드 -2   +2 가우스
결의 출력 변경에 적용된 필드 67     마이크로 가우스
정확성 모든 오류의 RSS@+25°C
± 1 가우스
±2 가우스

0.01
1

0.52
2

%FS
%FS
Lneariby 오류 가장 잘 맞는 직선 @+25°C
± 1 가우스
±2 가우스

0.1
1

0.5
2

%FS
%FS
히스테리시스 오류 3 ±2가우스@+25°C를 가로질러 스파이   0.01 0.02 %FS
반복성 오류 3 +2가우스@+25°C를 가로지르며   0.05 0.10 %FS
가인 엔로 0 판독에 적용된 필드   0.05 0.10 %FS
오프셋 에모르 0 판독에 적용된 필드   0.01 0.03 %FS
온도
효과
이득률   -600
±114
  ppm/"C
전력 공급 효과 +6에서 +15V까지 1가우스 적용 필드   150   ppm/V
기계식
무게 PCB 만
PCB 및 플랜지 없는 장치
PCB 및 플랑자 장치
  28
94
98
  그램
진동 운영
2시간 동안 5~10Hz
10Hz에서 2kHz까지 30분 동안

10
2.0



mm
g
