| 브랜드 이름: | Firepower |
| 모델 번호: | CMR2300 |
| 모크: | 1 |
| 가격: | 1300~1500 |
| 지불 조건: | L/C,T/T |
| 공급 능력: | 달 당 1000년 |
자이 각 변환기 자기 가우스 센서 정밀 자기 절대 표지 자이 각 측정
사양
| 특징 | 조건 | 분 | 유형 | 맥스 | 단위 |
| 전원 공급 | |||||
| 공급 전압 | 핀 9은 핀 5 (지구) 에 참조됩니다. | 6.5 | 15 | 전압 | |
| 공급 전류 | VSupply = 15V. S/R= 켜면 | 27 | 35 | mA | |
| 온도 | |||||
| 운영 | 환경 | -40 | +85 | °C | |
| 저장 | 주변 환경, 편견 없는 것 | -55 | 125 | °C | |
| 자기장 | |||||
| 범위 | 전체 규모 (FS), 적용된 전체 필드 | -2 | +2 | 가우스 | |
| 결의 | 출력 변경에 적용된 필드 | 67 | 마이크로 가우스 | ||
| 정확성 | 모든 오류의 RSS@+25°C ± 1 가우스 ±2 가우스 |
0.01 1 |
0.52 2 |
%FS %FS |
|
| Lneariby 오류 | 가장 잘 맞는 직선 @+25°C ± 1 가우스 ±2 가우스 |
0.1 1 |
0.5 2 |
%FS %FS |
|
| 히스테리시스 오류 | 3 ±2가우스@+25°C를 가로질러 스파이 | 0.01 | 0.02 | %FS | |
| 반복성 오류 | 3 +2가우스@+25°C를 가로지르며 | 0.05 | 0.10 | %FS | |
| 가인 엔로 | 0 판독에 적용된 필드 | 0.05 | 0.10 | %FS | |
| 오프셋 에모르 | 0 판독에 적용된 필드 | 0.01 | 0.03 | %FS | |
| 온도 효과 |
이득률 | -600 ±114 |
ppm/"C | ||
| 전력 공급 효과 | +6에서 +15V까지 1가우스 적용 필드 | 150 | ppm/V | ||
| 기계식 | |||||
| 무게 | PCB 만 PCB 및 플랜지 없는 장치 PCB 및 플랑자 장치 |
28 94 98 |
그램 | ||
| 진동 | 운영 2시간 동안 5~10Hz 10Hz에서 2kHz까지 30분 동안 |
10 2.0 |
mm g |
||
▶주요 특징

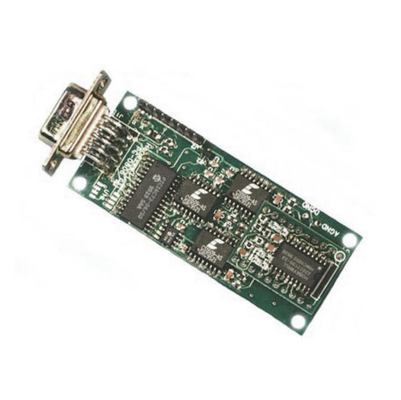

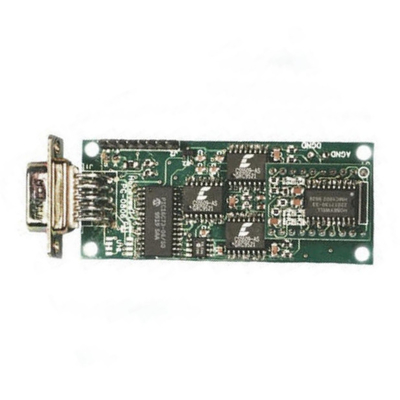

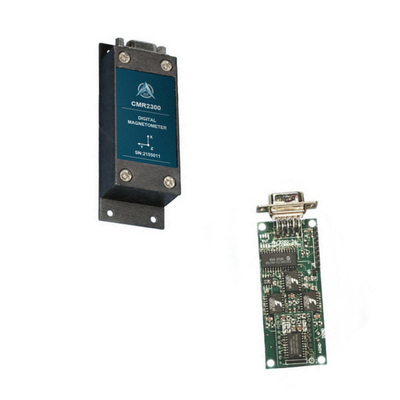

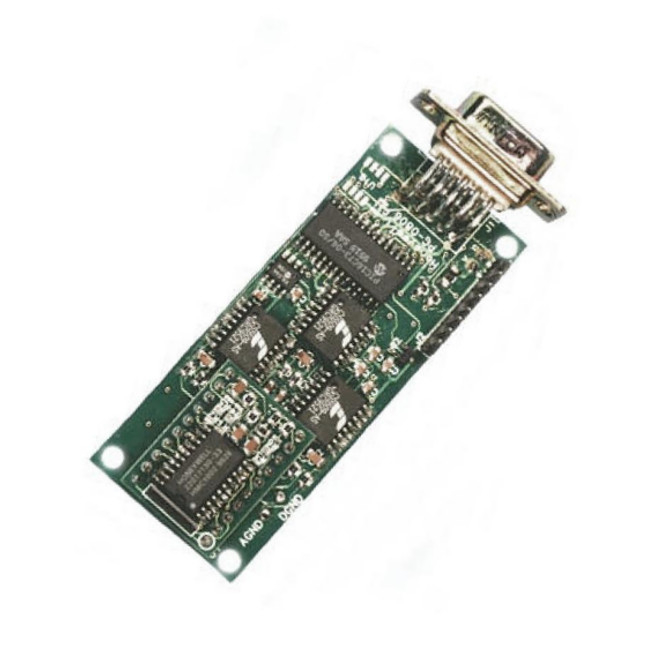

CMR2300은 3축 스마트 디지털 자기계로 부딪히는 자기장의 강도와 방향을 감지합니다.AVIC의 3개의 자석 저항 센서는 X를 측정하기 위해 직각 방향으로 지향됩니다.이 센서 출력은 내부 델타 시그마 A/D 변환기를 사용하여 16비트 디지털 값으로 변환됩니다.탑재된 EEPROM은 일관성 있는 동작을 위해 자기계의 구성을 저장합니다.. 데이터 출력은 9600 또는 19,200 데이터 레이트와 함께 직렬 풀 듀플렉스 RS-232 또는 반 듀플렉스 RS-485입니다. 윈도우 호환 데모 프로그램을 포함하는 RS-232 개발 키트 버전이 제공됩니다.인터페이스 케이블, AC 어댑터, 그리고 운반 가방.
PCB 차원 및 PINOUT
