제품 세부 정보

Created with Pixso. Created with Pixso. 상품 Created with Pixso.
자력계 수감부
Created with Pixso.

자기 북측 탐사기 (Magnetic North Seeker Yaw Meter) 3 축 방향 측정

자기 북측 탐사기 (Magnetic North Seeker Yaw Meter) 3 축 방향 측정

브랜드 이름: Firepower
모델 번호: CMR2300
모크: 1
가격: 1300~1500
지불 조건: L/C,T/T
공급 능력: 달 당 1000년
자세한 정보
원래 장소:
중국
범위:
+/-2 가우스
결의:
67 M 가우스
히시테리시스 에러:
0.01%FS
이득 오차:
0.05%FS
오프셋 에러:
0.01%FS
무게:
98g
포장 세부 사항:
박스
공급 능력:
달 당 1000년
강조하다:

3 주축 요미터

,

고정밀도 요미터

,

알루미늄 구내 3 축 센서

제품 설명

자기 북쪽 탐색기 3 축 경로 방향 측정 센서


사양

특징 조건 유형 맥스 단위
전원 공급
공급 전압 핀 9은 핀 5 (지구) 에 참조됩니다. 6.5   15 전압
공급 전류 VSupply = 15V. S/R= 켜면   27 35 mA
온도
운영 환경 -40   +85 °C
저장 주변 환경, 편견 없는 것 -55   125 °C
자기장
범위 전체 규모 (FS), 적용된 전체 필드 -2   +2 가우스
결의 출력 변경에 적용된 필드 67     마이크로 가우스
정확성 모든 오류의 RSS@+25°C
± 1 가우스
±2 가우스

0.01
1

0.52
2

%FS
%FS
Lneariby 오류 가장 잘 맞는 직선 @+25°C
± 1 가우스
±2 가우스

0.1
1

0.5
2

%FS
%FS
히스테리시스 오류 3 ±2가우스@+25°C를 가로질러 스파이   0.01 0.02 %FS
반복성 오류 3 +2가우스@+25°C를 가로지르며   0.05 0.10 %FS
가인 엔로 0 판독에 적용된 필드   0.05 0.10 %FS
오프셋 에모르 0 판독에 적용된 필드   0.01 0.03 %FS
온도
효과
이득률   -600
±114
  ppm/"C
전력 공급 효과 +6에서 +15V까지 1가우스 적용 필드   150   ppm/V
기계식
무게 PCB 만
PCB 및 플랜지 없는 장치
PCB 및 플랑자 장치
  28
94
98
  그램
진동 운영
2시간 동안 5~10Hz
10Hz에서 2kHz까지 30분 동안

10
2.0

mm
g




PCB 차원 및 PINOUT

자기 북측 탐사기 (Magnetic North Seeker Yaw Meter) 3 축 방향 측정 0

▶ 주요 특징

• 높은 정확성 ± 1 가우스 이상, <0.5% 풀 스케일

• ±2가우스 범위, <70μ가우스 해상도

• 3 축 (X, Y, Z) 디지털 출력

• 초당 10~154개의 샘플, 선택 가능

• RS-232 또는 RS-485 일련 데이터 인터페이스

• PCB 또는 알루미늄 장막 옵션

• 6-15 볼트 DC 불규제 전원 공급 인터페이스

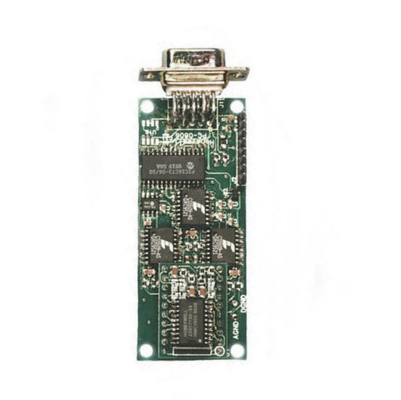

CMR2300은 3축 스마트 디지털 자기계로 부딪히는 자기장의 강도와 방향을 감지합니다.AVIC의 3개의 자석 저항 센서는 X를 측정하기 위해 직각 방향으로 지향됩니다.이 센서 출력은 내부 델타 시그마 A/D 변환기를 사용하여 16비트 디지털 값으로 변환됩니다.탑재된 EEPROM은 일관성 있는 동작을 위해 자기계의 구성을 저장합니다.. 데이터 출력은 9600 또는 19,200 데이터 레이트와 함께 직렬 풀 듀플렉스 RS-232 또는 반 듀플렉스 RS-485입니다. 윈도우 호환 데모 프로그램을 포함하는 RS-232 개발 키트 버전이 제공됩니다.인터페이스 케이블, AC 어댑터, 그리고 운반 가방.
