| 브랜드 이름: | Firepower |
| 모델 번호: | CMR2300 PCB (폴리염화비페닐) |
| 모크: | 1 |
| 가격: | 1300~1500 |
| 지불 조건: | L/C,T/T |
| 공급 능력: | 한달에 100 |
HMR2300 아날로그 제품 디지털 자력계는 인가된 자기장의 세기와 방향을 감지합니다.

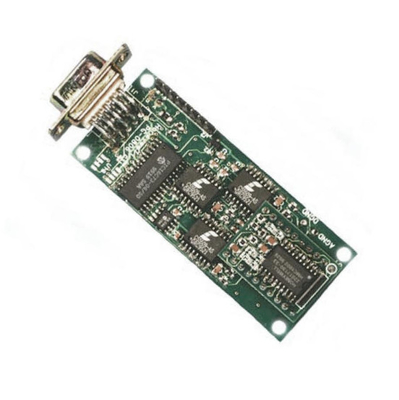

CMR2300은 인가된 자기장의 세기와 방향을 감지하는 3축 스마트 디지털 자력계입니다. 3개의 자기 저항 센서는 자기장의 X, Y 및 Z 벡터 성분을 측정하기 위해 직교 방향으로 정렬됩니다. 이러한 센서 출력은 내부 델타-시그마 A/D 변환기를 사용하여 16비트 디지털 값으로 변환됩니다. 온보드 EEPROM은 일관된 작동을 위해 자력계의 구성을 저장합니다. 데이터 출력은 9600 또는 19,200 데이터 속도의 직렬 전이중 RS-232 또는 반이중 RS-485입니다. 윈도우 호환 데모 프로그램, 인터페이스 케이블, AC 어댑터 및 휴대용 케이스가 포함된 RS-232 개발 키트 버전이 있습니다.
▶ 주요 기능
• ±1 가우스 이상에서 높은 정확도<0.5% 전체 스케일
• ±2 가우스 범위<70 µ가우스 해상도
• 3축(X, Y, Z) 디지털 출력
• 10~154 Samples Per Second, 선택 가능
• RS-232 또는 RS-485 직렬 데이터 인터페이스

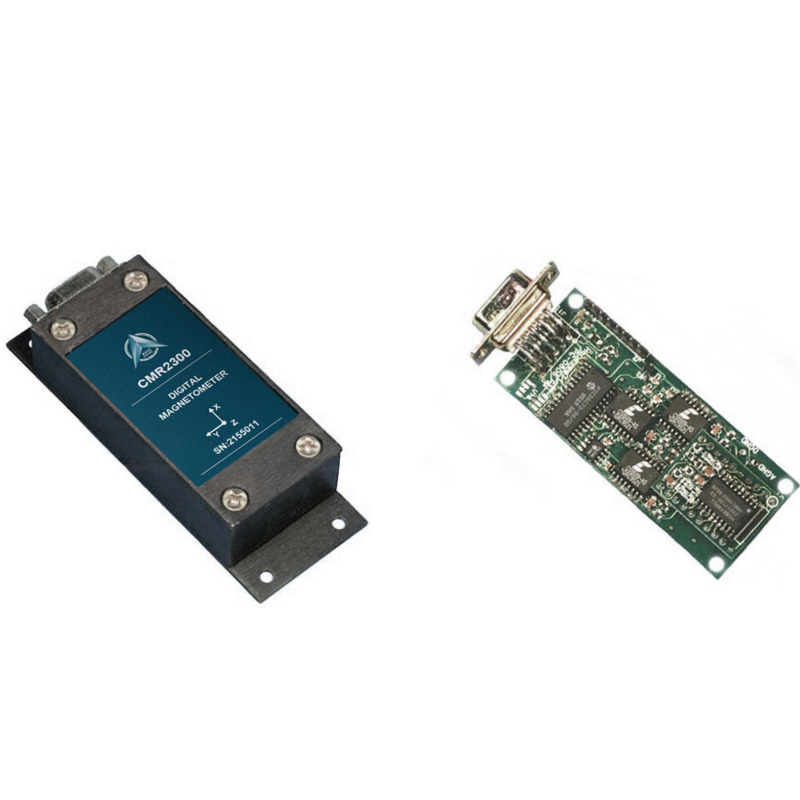

• PCB 또는 알루미늄 인클로저 옵션
• 6-15볼트 DC 비조정 전원 공급 장치 인터페이스
사양
| 특성 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 전원 공급 장치 | |||||
| 공급 전압 | 핀 9는 핀 5(접지)를 참조 | 6.5 | 15 | 볼트 | |
| 공급 전류 | Vsupply = 15V. S/R= 켜짐 | 27 | 35 | mA | |
| 온도 | |||||
| 작동 | 주변 | -40 | +85 | ℃ | |
| 보관 | 주변, 바이어스 없음 | -55 | 125 | ℃ | |
| 자기장 | |||||
| 범위 | 전체 스케일(FS), 총 인가 필드 | -2 | +2 | 가우스 | |
| 해상도 | 출력 변경을 위한 인가 필드 | 67 | 마이크로 가우스 | ||
| 정확도 | 모든 오류의 RSS@+25℃ ±1 가우스 ±2 가우스 |
0.01 1 |
0.52 2 |
%FS %FS |
|
| 선형성 오류 | 최적의 직선@+25℃ ±1 가우스 ±2 가우스 |
0.1 1 |
0.5 2 |
%FS %FS |
|
| 히스테리시스 오류 | ±2가우스@+25°℃에서 3번의 스윕 | 0.01 | 0.02 | %FS | |
| 반복성 오류 | +2가우스@+25°C에서 3번의 스윕 | 0.05 | 0.10 | %FS | |
| 이득 오류 | 0 판독을 위한 인가 필드 | 0.05 | 0.10 | %FS | |
| 오프셋 오류 | 0 판독을 위한 인가 필드 | 0.01 | 0.03 | %FS | |
| 온도 영향 |
이득 계수 | -600 ±114 |
ppm/"C | ||
| 전원 공급 장치 영향 | +6~+15V에서 1 가우스 인가 필드 | 150 | ppm/V | ||
| 기계적 | |||||
| 무게 | PCB만 PCB 및 비플랜지 인클로저 PCB 및 플랜지 인클로저 |
28 94 98 |
그램 | ||
| 진동 | 작동 2시간 동안 5~10Hz 30분 동안 10Hz~2kHz |
10 2.0 |
mm g |
||
PCB 치수 및 핀아웃
주문 정보 주문 번호:
제품 CMR2300-D00-232 :PCB만(인클로저 없음), RS-232 I/O
CMR2300-D00-485 :PCB만(인클로저 없음), RS-485 I/O
CMR2300-D20-232 :플러시 베이스 인클로저, RS-232 I/O
CMR2300-D20-485 :플러시 베이스 인클로저, RS-485 I/O
CMR2300-D21-232 :확장 베이스 인클로저, RS-232 I/O
CMR2300-D21-485 :확장 베이스 인클로저, RS-485 I/O
CMR2300-D20-232-DEMO :데모 키트, 플러시 베이스 인클로저, RS-232 I/O
CMR2300-D21-232-DEMO :데모 키트, 확장 베이스 인클로저, RS-232 I/
