IMU 가속도계 지로
Created with Pixso.

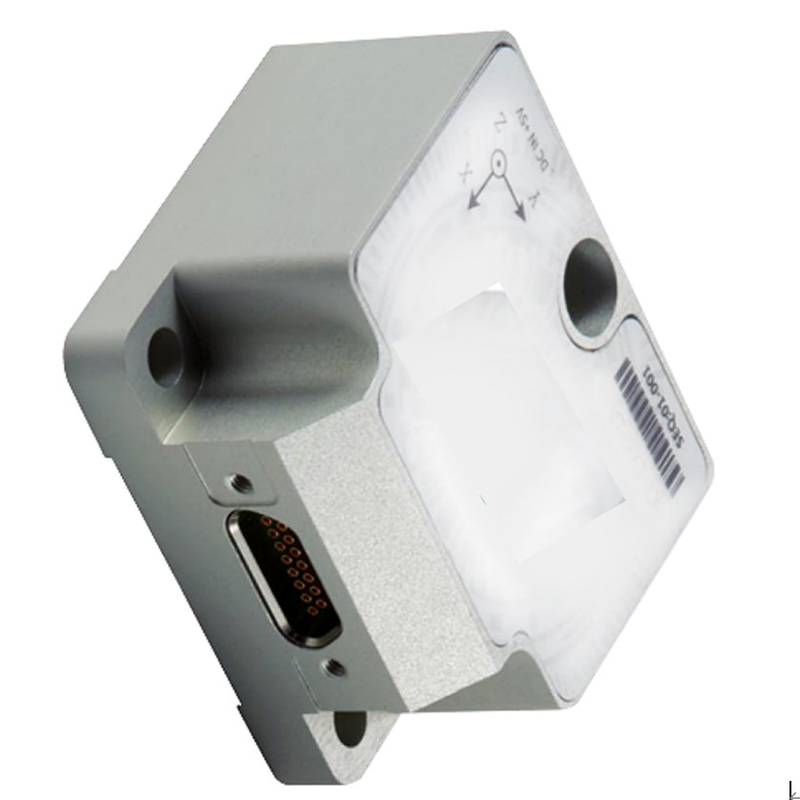

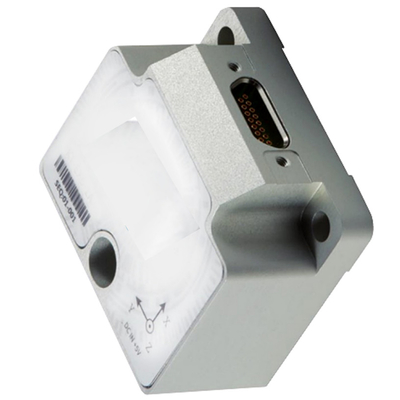

STIM210 아날로그 IMU 센서, RS422 저편차 마이크로 자이로스코프

STIM210 아날로그 IMU 센서, RS422 저편차 마이크로 자이로스코프

브랜드 이름: Firepower
모델 번호: IMU3
모크: 1
가격: 2000~2500 USD
지불 조건: T/T
자세한 정보
원래 장소:
중국
인증:
CE ROHS
제품 이름:
순수 IMU
자이로 측정 범위:
±400°/s
제로 바이어스 안정성:
≤ 10°/H
난보:
≤ 0.2°/√H
제로 바이어스 가속 감도:
≤ 1°/H/G
대역폭:
≤250Hz
강조하다:

STIM210 아날로그 IMU 센서

,

RS422 아날로그 IMU 센서

,

낮은 바이어스 마이크로 자이로스코프

제품 설명

STIM210 아날로그 IMU 센서 마이크로 자이로스코프 조합 RS422 IMU 센서 낮은 편차

1.1.1 자이로스코프 사양

  1. 측정 범위: ± 400 °/s
  2. 0편향 안정성 (@ 앨런 변동): ≤ 1 °/H
  3. 제로 비아스 안정성 (1s 평평, 1σ, 실내 온도): ≤ 10 °/H
  4. 전체 온도 범위 내의 제로 편향 오류: ≤ 20 °/H
  5. 무작위 걷기: ≤ 0.2 °/√ H
  6. 0편향 반복성: ≤10°/h
  7. 0편향 가속 감도: ≤ 1°/H/G
  8. 해상도: ≤ 0.001 °/s
  9. 스케일 요인 비선형성: ≤ 100ppm
  10. 스케일 요인의 반복성: ≤ 100ppm
  11. 크로스 커플링: ≤ 0.1%
  12. 대역폭: ≤250Hz
  13. 무게: (52 ± 5) G

1.1.2 전원 공급 요구 사항

  1. 공급 전압: (+ 5 ± 0.5) V (DC);
  2. 전원 공급 전류: 작동 전류 < 0.3A

1.1.3 환경적 적응력

  1. 작동 온도: (-45 ~ 85) °C
  2. 저장 온도: (-55 ~ 105) °C
  3. 진동: 10 ~ 2000Hz, 6.06g
  4. 충격: 5000G, 0.1ms

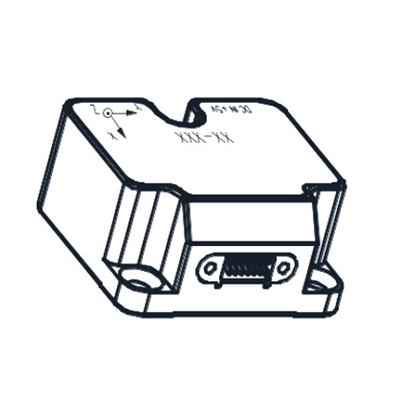

마이크로 자이로스코프의 윤곽 도면

STIM210 아날로그 IMU 센서, RS422 저편차 마이크로 자이로스코프 0


노드 번호 노드 정의 종류 설명 해 주십시오.
1 GND 공급 전력 지상 (4)
2 엑스트트리그 입력 외부 트리거 소스 (3)
3 VSUP 공급 제품 전원 공급의 긍정적 끝, DC 조절 전원 공급 + 5V
4 TxD+ 출력 제품 RS422 출력 인터페이스 긍정적 단말기
5 TxD- 출력 제품 RS422 출력 인터페이스 부정적인 단말기
6 차체 차체 전력지대에서 기계적으로 분리된 제품
7 GND 입력 시그널 지표 ((4)
8 NRST 입력 리셋 신호 ((2)
9 RxD- 입력 제품 RS422 수신 인터페이스 부정 단말기
10 RxD+ 입력 제품 RS422 수신 인터페이스 긍정적 단말기
