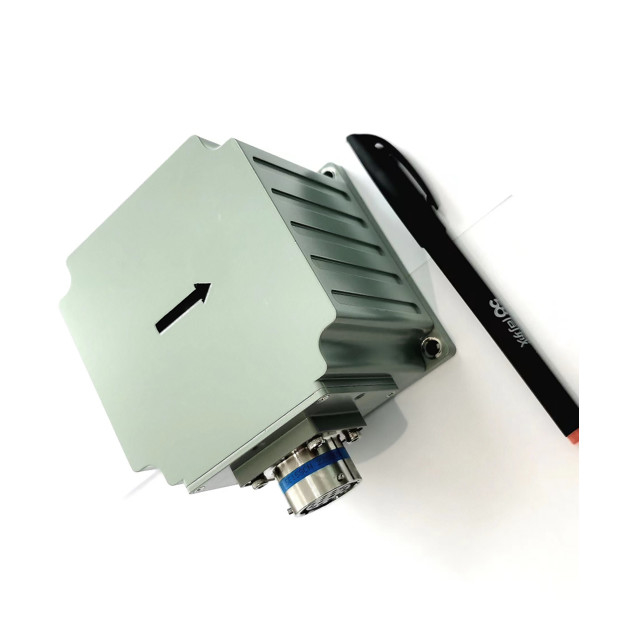

Imu 관성 지도 체계, Ins 관성 항해 체계

Imu 관성 지도 체계, Ins 관성 항해 체계

브랜드 이름: avic
모델 번호: GI300F-A
모크: 1
가격: 협상 가능
지불 조건: 전신환
공급 능력: 500/month
자세한 정보
원래 장소:
중국
인증:
CE ROHS
제품:
GPS가 있는 INS
방향 정확도:
0.1°
태도 정확도:
0.02°(RMS)
자이로스코프 범위:
±400°/s
제로 바이어스 안정성:
≤100µg
가속도계 범위:
±20g
작동 온도:
-40℃~+60℃
진동:
5 ~ 2000Hz, 6.06G(쇼크 업소버 포함)
포장 세부 사항:
sponge+carton
공급 능력:
500/month
강조하다:

Imu 관성 유도 시스템

,

Ins 관성 유도 시스템

,

GPS가 있는 관성 항법 시스템

제품 설명

관성 가이드 시스템 관성 가이드 시스템 Imu 관성 항법 시스템

전반적인 설명

광섬유 통합 내비게이션 시스템 GI300F-INS는 고비용 성능의 폐쇄 회로 광섬유 회전경과 가속도계를 기반으로 합니다.그리고 멀티 센서 퓨전과 네비게이션 계산 알고리즘을 통해 실현됩니다., 중등 및 고정도 이동 측정 시스템의 응용 분야에서 자세, 방향 및 위치 정보의 정확한 측정 요구 사항을 충족합니다.중형 및 대형 UAV, 등등



프로젝트 시험 조건 지표
위치 정확성 외부 GNSS 유효, 단점 외위 위성 위치 정밀도보다 더 나은
외부 GNSS 유효, RTK 외위 위성 위치 정밀도보다 더 나은
순수 관성 수평 위치 유지1

80m/5min (CEP)

500m/10min (CEP)

1.5nm/30min (CEP)

비행 속도 조합 수평 위치 유지2 0.8nm/30min (CEP)
방향 정확성 단일 안테나 (RMS) 0.1°3
듀얼 안테나 (RMS) 0.2 °/L (L = 기준 길이) (RMS)
코스 유지 (RMS) 0.2°/30min (RMS)0.5°/h
자기 북측 탐사 정확도 (RMS)

0.2° SecL, 15분 동안 두 개의 위치 정렬

10.0° SecL, 단일 위치 정렬 5-10분

자세 정확성 GNSS가 유효합니다. 0.02° (RMS)
자세 유지 (GNSS 장애) 0.2°/30min (RMS)0.5°/h (RMS)
속도 정확성 GNSS 유효, 단점 L1/L2 0.1m/s (RMS)
자이로스코프 측정 범위 ±400°/s
제로 편향 안정성 ≤0.3°/h
가속계 측정 범위 ±20g
제로 편향 안정성 ≤ 100μg
물리적 차원 및 전기적 특성 전압 9~36V DC
전력 소비 ≤ 12W (정정 상태)
인터페이스 2채널 RS232, 1채널 RS422, 1채널 PPS (LVTTL/422 수준)
크기 92.0 mm × 92.0 mm × 81.0 mm (L, W, H)
무게 ≤1.2kg
환경 특성 작동 온도 -40°C~+60°C
저장 온도 -45°C~+70°C
진동 5 ~ 2000Hz, 6.06 G (충격 흡수장치)
영향력 30g, 11 ms (충격과 함께)
수명 > 15년
연속 작업 시간 >24시간
높이 제한 ≤5000m
속도 제한 ≤500m/s

참고:

  • 정렬은 유효합니다.
  • 비행용에서는 비행 속도 조합을 하기 전에 회전 기동이 있어야 하며, 시험에서는 150km/h의 비행 속도를 예로 들 수 있다.
  • 탑승 조건은 이동적이어야 합니다.


주요 기능

이 시스템은 관성/위성 통합 내비게이션 모드와 순수 관성 모드를 갖는다.

관성/위성 통합 내비게이션 모드에서는 외부 GNSS 수신기가 수신하는 위성 위치 정보를 통합 내비게이션에 사용할 수 있으며, 피치, 롤, 코스,위치, 속도, 시간 및 통신기의 다른 정보가 출력 될 수 있습니다. 신호가 손실 된 후, 관성으로 계산 된 위치, 속도 및 자세가 출력됩니다.피치와 롤이 정확해야 하는 경우, 코스 유지 기능은 짧은 시간에 사용할 수 있고, 미터 수준 위치 정확도는 짧은 시간에 사용할 수 있습니다.

순수 관성 모드 (즉, 전원을 켜면 GPS 융합이 수행되지 않았으며, 융합 후 다시 잠금이 끊어지면 통합 내비게이션 모드에 속한다) 가 시작되면,정확한 자세 측정 기능이 있습니다, 경사 및 롤 방향을 출력 할 수 있으며 순수 관성 모드는 정적으로 북쪽을 찾을 수 있습니다.



크기:

이너셜 측정 단위에 대한 통합 설계 스키마는 채택되며 시스템 윤곽은 아래 그림에서 표시됩니다.

시스템 전체 차이는 92.0 mm × 92.0 mm × 81.0 mm (길이 × 너비 × 높이) 이다.

Imu 관성 지도 체계, Ins 관성 항해 체계 0d 다른 끝은 전원 공급 빨간색과 검은색 클립과 세 개의 일련 포트로 나뉘어져 있습니다. COM1 ~ COM3, COM1는 RS422, COM2 및 COM3는 RS232입니다.COM 1은 작업 모드 명령을 전송하는 데 사용할 수 있습니다;
