| 브랜드 이름: | Firepower |
| 모델 번호: | IMU6 |
| 모크: | 1 |
| 가격: | 3000~6000 USD |
| 지불 조건: | 전신환 |

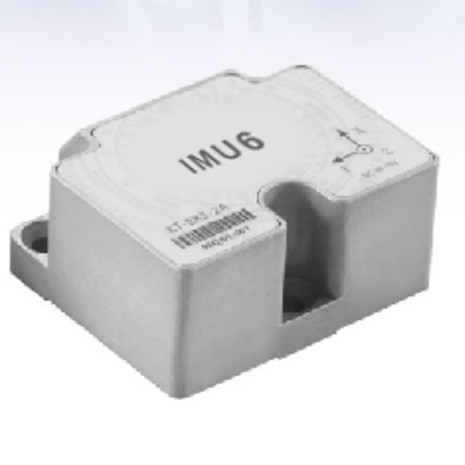

STIM300 아날로그 MEMS IMU 센서 저가 관성 측정 센서 3 가속도계, 3 자이로, 피치 롤 로딩 헤딩 템퍼
자이로스코프 사양
| 매개 변수 | 단위 | IMU6-1 | IMU6-1A |
| 측정 범위 (개인화) | °/s | ±400 | ±400 |
|
제로 편향 안정성 (@알란바리언스) |
°/h | 1 | 0.5 |
|
제로 편향 안정성 (1s 부드럽고, 1σ, 실온) |
°/h | 10 | 5 |
|
제로 편향 안정성 (10s 부드럽고, 1σ, 실온) |
°/h | 5 | 1 |
| 전체 온도 범위에서 제로 편견 오류 | °/h | 20 | 10 |
| 무작위적으로 걷는 것 | °/√h | 0.2 | 0.1 |
| 제로 편견 반복성 | °/h | 10 | 5 |
| 제로 편향 가속 감도 | °/h/g | 1 | 1 |
| 결의 | °/h | 2 | 1 |
| 스케일 인자 비선형성 | ppm | 500 | |
| 스케일 인자 반복성 | ppm | 500 | |
| 크로스 커플링 | % | 0.1 | |
| 대역폭 | Hz | 125 | |
테이블 기술 지표 추가
| 매개 변수 | 단위 | IMU6-1y-1 | IMU6-1y-2 |
| 측정 범위 (개인화) | g | ±10 | ±30 |
| 제로 편차 안정성 (알란 변동 @ 25 °C) | mg | 0.02 | 0.05 |
| 제로 비아스 안정성 (1초 평평화) | mg | 0.1 | 0.5 |
| 제로 비아스 안정성 (10초 평평화) | mg | 0.05 | 0.2 |
| 전체 온도 범위에서 제로 편견 오류 | mg | 1 | 3 |
| 무작위적으로 걷는 것 | m/s/√h | 0.001 | 0.002 |
| 제로 편견 반복성 | mg | 0.1 | 0.5 |
| 스케일 인자 반복성 | ppm | 500 | |
| 스케일 인자 비선형성 | ppm | 500 | |
| 대역폭 | Hz | 125 | |
도면에 있는 "IMU6-1y-x"는 제품 코드입니다. 회사의 제품 명칭 규칙에 따르면, "IMU6-1y-x"의 "y"는 "A", "B","C" 또는 다른 성능 지표 요구 사항을 구별하기 위해 문자 없음"XX-XXX"는 제품 번호입니다. "XX-XXX"는 제품 번호입니다.
IMU6-1y-x IMU는 3 Φ4.4 구멍을 통해 설치되며 3 M4 나사 (봄 세척기와 평면 세척기와 함께) 로 설치됩니다.플러그는 소켓으로 잠그고 케이블을 고정해야 합니다.그림 A,B는 관성 그룹의 설치 데이터 평면입니다.
기준면과 반대편에 있는 장착면의 평면성은 0.01mm, 수직성은 0.02mm를 초과하지 않는 것이 좋습니다.표면 거칠성은 0을 초과하지 않아야 합니다..8μm
차원
