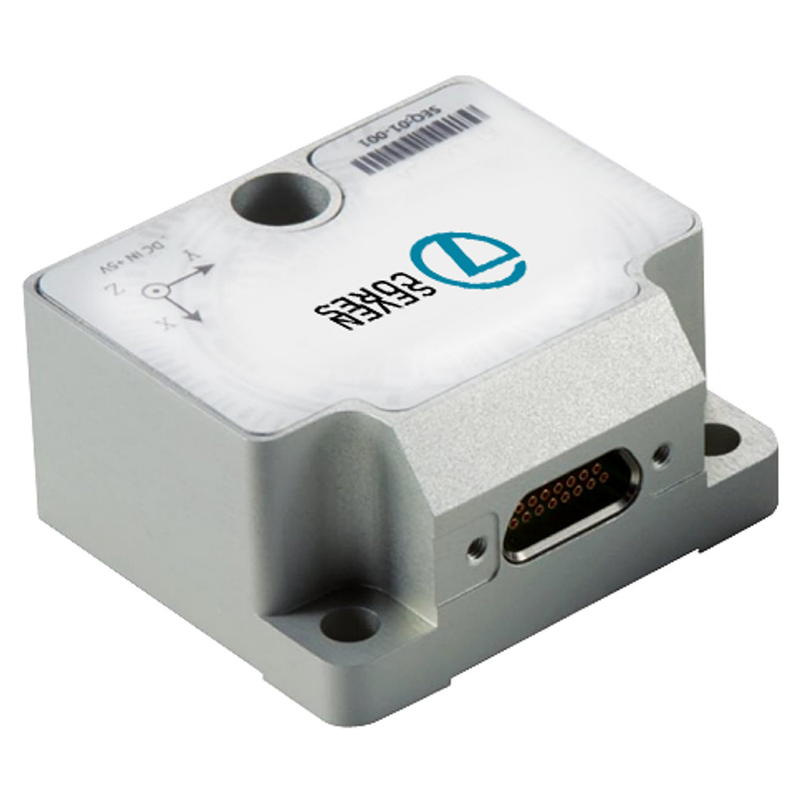

고해상도 관성 측정 단위 STIM210 순수 IMU 3 축 지로 교체

Name: 고해상도 관성 측정 단위 STIM210 순수 IMU 3 축 지로 교체
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

브랜드 이름:	Firepower
모델 번호:	IMU3
모크:	1
가격:	2000~2500 USD
지불 조건:	전신환

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

CE ROHS

제품 이름:

순수 IMU

자이로 측정 범위:

±400°/s

제로 바이어스 안정성:

≤ 10°/H

난보:

≤ 0.2°/√H

제로 바이어스 가속 감도:

≤ 1°/H/G

강조하다:

IMU3 관성 측정 단위

STIM210 관성 측정 단위

ROHS 3 축 가속 도계

제품 설명

관성 측정 단위 센서 STIM210 순수 IMU 3 축 지로 3 축 가속도

마이크로 자이로스코프 집합은 3축 자이로스코프, 온도 센서, 신호 처리 보드, 구조 및 필요한 소프트웨어로 구성됩니다.그리고 운반기의 3축/2축 각속도를 측정하는 데 사용됩니다., 그리고 오류 보상 (온도 보상, 설치 오차 정렬 각 보상,비선형 보상 및 기타) 는 합의된 통신 프로토콜에 따라 RS-422 일련 포트를 통해.

1.1.1 자이로스코프 사양

측정 범위: ± 400 °/s
0편향 안정성 (@ 앨런 변동): ≤ 1 °/H
제로 비아스 안정성 (1s 평평, 1σ, 실내 온도): ≤ 10 °/H
전체 온도 범위 내의 제로 편향 오류: ≤ 20 °/H
무작위 걷기: ≤ 0.2 °/√ H
0편향 반복성: ≤10°/h
0편향 가속 감도: ≤ 1°/H/G
해상도: ≤ 0.001 °/s
스케일 요인 비선형성: ≤ 100ppm
스케일 요인의 반복성: ≤ 100ppm
크로스 커플링: ≤ 0.1%
대역폭: ≤250Hz
무게: (52 ± 5) G

1.1.2 전원 공급 요구 사항

공급 전압: (+ 5 ± 0.5) V (DC);
전원 공급 전류: 작동 전류 < 0.3A

1.1.3 환경적 적응력

작동 온도: (-45 ~ 85) °C
저장 온도: (-55 ~ 105) °C
진동: 10 ~ 2000Hz, 6.06g
충격: 5000G, 0.1ms

마이크로 자이로스코프의 윤곽 도면

고해상도 관성 측정 단위 STIM210 순수 IMU 3 축 지로 교체 0

노드 번호	노드 정의	종류	설명 해 주십시오.
1	GND	공급	전력 지상 (4)
2	엑스트트리그	입력	외부 트리거 소스 (3)
3	VSUP	공급	제품 전원 공급의 긍정적 끝, DC 조절 전원 공급 + 5V
4	TxD+	출력	제품 RS422 출력 인터페이스 긍정적 단말기
5	TxD-	출력	제품 RS422 출력 인터페이스 부정적인 단말기
6	차체	차체	전력지대에서 기계적으로 분리된 제품
7	GND	입력	시그널 지표 ((4)
8	NRST	입력	리셋 신호 ((2)
9	RxD-	입력	제품 RS422 수신 인터페이스 부정 단말기
10	RxD+	입력	제품 RS422 수신 인터페이스 긍정적 단말기

차원
