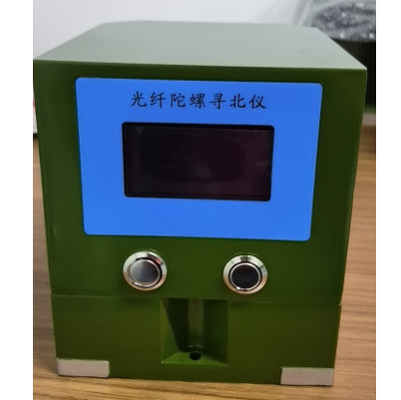

정확도 센서 파이버 북 결과 센서를 모색하는 0.1 deg 북
환경적 요구
1) 작동 온도 : -40C~+65C ;
2) 저장 온도 : -45C~+70C.
3) 모래와 먼지 : GJB150.12의 조 2에 명시된 모래와 먼지 상황 하에, 다음의 조건은 광 섬유용 자이로스코프 북쪽 파인더에서 발생하지 않을 것입니다 :
a. 조직은 너무 단단하고 고정되거나 잘 작동하지 않습니다 ;
비. 전기 부품은 단락되거나, 정상적으로 일할 수 없습니다 ;
Ｃ. 내부 기기 부품은 먼지투성이입니다.
4) 염무
광 섬유용 자이로스코프 북쪽 파인더는 GJB150.11의 더 솔트 과학 블로그 분무 상태를 충족시켜야 합니다.
5) 습기 있고 뜨거운 환경적인 조건
상대 습도 : 95%; 온도 : 30±2C ; 저장 시간 72 시간.
절연 저항은 2 MΩ 이하이지 않아야 하고, 금속 표면이 부식되지 말아야 하고 도료가 물집이 생기게 되거나 벗겨지지 말아야 하고, 그것이 정상적으로 일할 수 있습니다.
6) 진동 환경
사인 곡선 주사 진동 환경 요구조건
주파수 범위 : 5Hz~5.5Hz, 진동 변위 (이중 진폭) 25.4 밀리미터
주파수 범위 : 5.5Hz~200Hz, 진동 가속도 1.5g ;
주사 시간 : 12 분 ;
진동 방향 : 3 감원 (x 축, Y 축, Z 축) ;
각각 주축 : 2h ;
7) 영향 환경적인 조건
영향 파형 : 반 사인 펄스
삐크 가속도 : 20g, 펄스폭 11 부인,
주축 당 영향의 수 (X-축, Y-축, Z축) : 3
8) 사고 환경적인 조건
삐크 가속도 : 10g
펄스폭 : 16명의 부인
충돌률 : 수직 주축 80 번 / 분
충돌 시간 : 1000±10 시간
충돌 방향 : 수직 설치 비행기
9) 스포츠카에 대한 환경적 요구
도로 스포츠카는 500 킬로미터의 연비를 가지고 있습니다. 다음에서
비포장 도로와 자갈 도로 : 시속은 300 킬로미터인 20-30 킬로미터 / Ｈ입니다.
아스팔트 도로와 콘크리트 노면 : 차량 속도는 200 킬로미터인 30-40 킬로미터 / Ｈ입니다.
10) 전자파 적합성
전자파 적합성은 GJB151A-97 전자파 방출을 위한 관련된 요구와 군 장비와 서브시스템에 대한 감도 요구 사항을 언급합니다.
11) 자기장
(3±0.5)×10-4T의 자기 유도 강도의 조건하의 지로 북쪽 파인더의 성능 특성은 기술적 지표 요구조건을 충족시켜야 합니다.
전기적 실행
1) 절연 저항
지로 북쪽 파인더의 독립적인 회로 사이에, 그리고 회로와 주택 사이에 절연 저항은 표준 대기 상태 하에 100 MΩ 이하여서는 안됩니다.
| 주요 기술적인 매개 변수 | ||
| 매개 변수 | FNF701 | 유닛 |
| 북부 시킹 정확도 (1σ) | ≤0.1 | ' |
| 북부 시크 시간 | ≤ 3 | 분 |
| 수평선상 정확도 (피치와 명부) | ≤0.05 (1σ) | ' |
| 순환 선형성 (1σ) | ≤0.1 | ' |
| 전원 연결 준비 시간 | 6 | 분 |
| 인터페이스 | RS422 | / |
| 중량 | <5> | Kg |
| 차원 | 150×170×172 | 밀리미터 |
| 워킹 모드 |
전원 켬 뒤에, 그것은 자체 테스트를 시작합니다. 자체 테스트 뒤에 완성되어 그것은 상부 컴퓨터의 북에 대한 응답을 바랍니다 위치 찾기 명령. 그리고 북쪽으로 탐색, 북쪽 탐색 뒤에 결과는 상부 컴퓨터에 보내질 것입니다. |
|
| 환경조건 | ||
| 작동 온도 | -40 ~ +65 | 'Ｃ |
| 저장 온도 | -45~ +70 | 'Ｃ |
| 상대 습도 | 95 | % |
| 출현 | 금속 표면은 부식되지 않을 것이고 코팅이 물집이 생기게 또는 박리를 야기시키지 않을 것입니다. | |
| 전기적 실행 | ||
| 전원 공급기 | 24±4V | |
| 소비 전력 | <30w> | |
| 절연 저항 |
지로 북쪽 파인더의 개별적 회로와 그것의 회로와 주택 사이의 절연 저항은 표준 아트모스페릭 하에 10 MΩ보다 못하진 않을 것입니다 상태. |
|
| 유지 보수성 | ||
| MTBF | ≥1000 | 하스 |
| 평균 수복 시간 | ≤30 | 분 |
차원
외부인터페이스
1.1.1 24V±4V 전원 입력으로.
1.1.2 직렬 포트 출력 함수로, 일련 출력된 포트는 다음과 같이 규정됩니다 :
외부 통신 포트는 1 스타트 비트, 8 데이터 bit, 1개의 정지 비트, 무패리티와 9600bps의 보드 비율로, RS422 직렬 인터페이스 형태를 채택합니다. 자료는 ASIC 포맷에 있습니다.
