| 모델 번호: | FCM250B/260B |
| 모크: | 1 |
| 가격: | 300$ |
| 공급 능력: | 1000/월 |

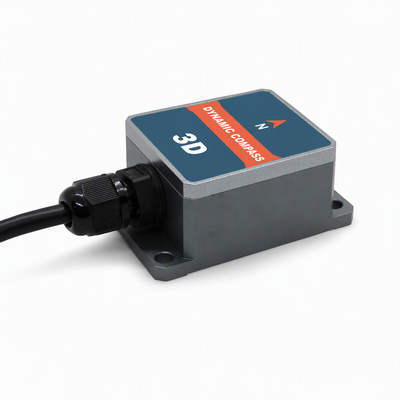

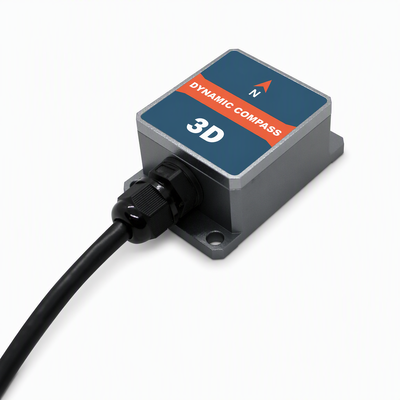

FCM250B/260B는 경자성 및 연자성 교정 알고리즘을 활용하여 고급 교정을 통해 자기장 간섭을 제거하는 저가형 3차원 전자 나침반입니다. 이 나침반은 3축 플럭스게이트 센서를 통합하고 중앙 프로세서를 통해 실시간으로 방향을 계산하며, 3축 가속도계는 최대 ±85°의 기울기 각도에 대한 방향 보상을 제공하여 극단적인 각도에서도 높은 정확도를 보장합니다.
고정밀 MCU 제어 및 다중 출력 옵션을 갖춘 전자 나침반은 RS232/RS485/TTL을 포함한 표준 인터페이스를 제공하며 요청 시 맞춤형 통신 인터페이스도 제공됩니다.
컴팩트한 크기, 낮은 전력 소비 및 견고한 구조를 갖춘 FCM250B/260B는 안정적인 안테나, 차량 및 시스템 통합 애플리케이션에 적합합니다. 높은 충격 저항성과 신뢰성으로 매우 가혹한 환경에서도 작동이 가능하므로 정밀 측정 통합 제어 시스템에 이상적입니다.
| 매개변수 | 값 |
|---|---|
| 방향 정확도 | 0.8° |
| 해결 | 0.1° |
| 피치 정확도 | 0.1°<15°(측정 범위) 0.2°<30°(측정 범위) 0.3°<60°(측정 범위) |
| 피치 범위 | ±85° |
| 롤링 정확도 | 0.1°<15°(측정 범위) 0.2°<30°(측정 범위) 0.3°<60°(측정 범위) |
| 롤 범위 | ±85° |
| 해결 | 0.1° |
| 기울기 보상 각도 범위 | <40° |
| 철 교정 | 예 |
| 연철 교정 | 예 |
| 자기장 간섭 교정 방법 | 수평으로 한 바퀴 회전(2D 보정) |
| PCBA 크기 | L33×W27×H9mm |
| RS232/RS485/TTL | PCBA: 4PIN 30cm 터미널 케이블 |
| 시작 지연 | <50ms |
| 출력율 | 20Hz/초 |
| 전송 속도 | 2400~19200보드 |
| 출력 형식 | 바이너리 고성능 프로토콜 |
| 공급 전압 | (기본값) DC+5V (옵션) DC 9~36V |
| 전류(최대) | 45mA |
| 이상적인 모드 | 35mA |
| 절전 모드 | 미정 |
| 작동 범위 | -40℃~+85℃ |
| 보관온도 | -40℃~+85℃ |
| 진동 방지 성능 | 2500g |
| EMC | EN61000 및 GBT17626에 따르면 |
| MTBF | ≥98000시간/시간 |
| 절연저항 | ≥100MΩ |
| 충격 저항 | 100g@11ms, 3방향(반정현파) |
| 진동 방지 | 10grms\10~1000Hz |
| 무게 | PCBA: 25g 이하(케이블 제외) |
