| 브랜드 이름: | FIREPOWER |
| 모델 번호: | 아이뮤6 |
| 모크: | 1 |
| 가격: | 2500$ |
| 지불 조건: | L/C,D/P,T/T,Western 통합 |
| 공급 능력: | 견본을 위한 1주 |

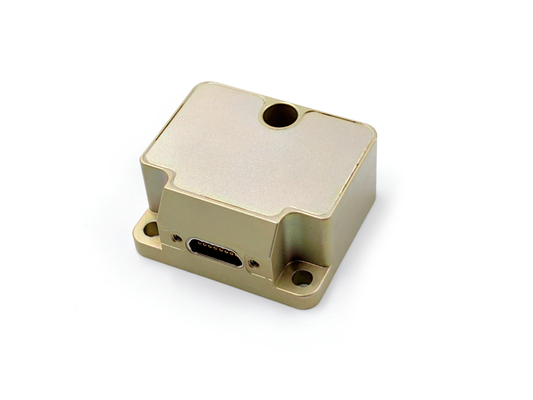

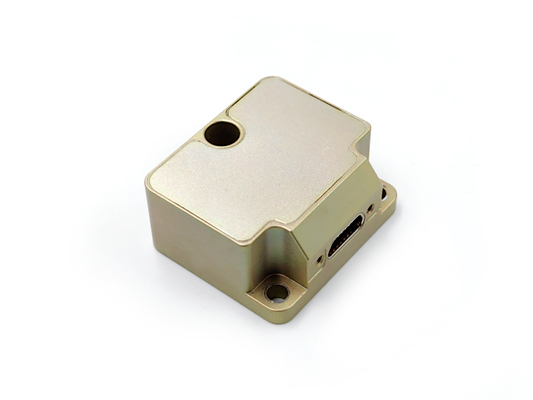

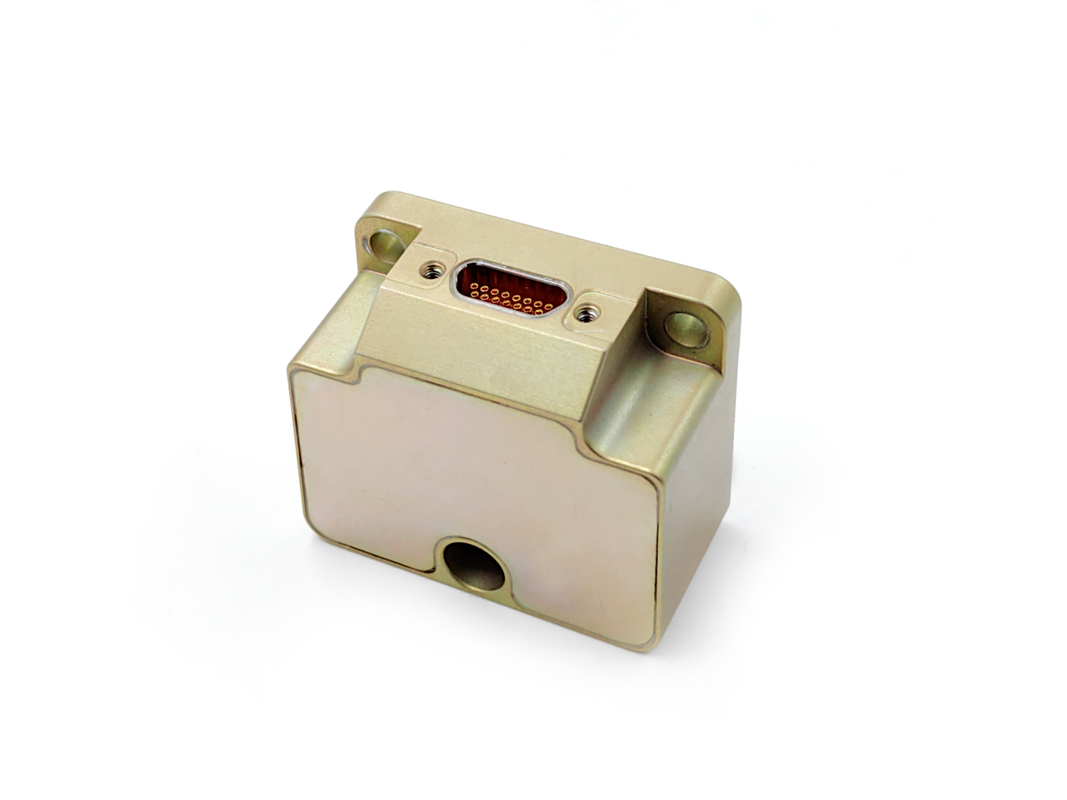

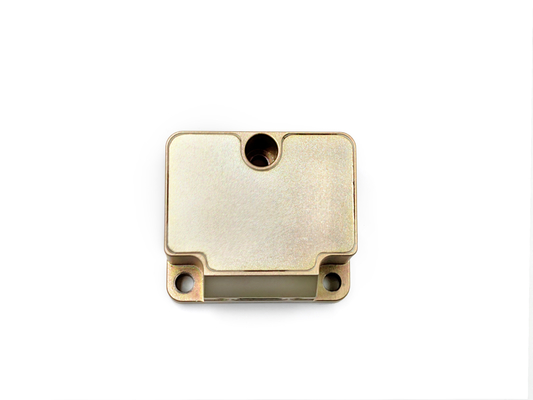

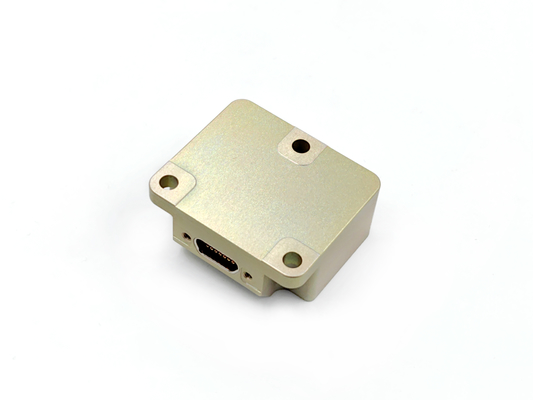

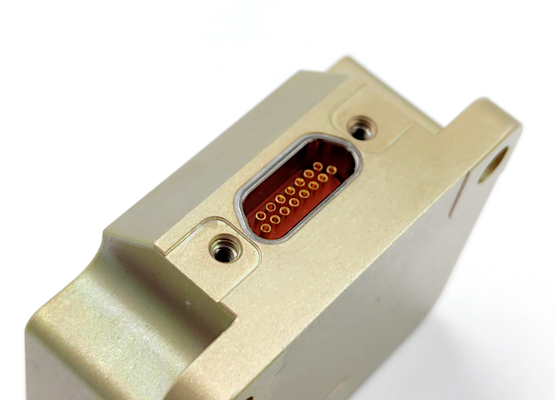

내장 3축 가속도계와 자이로스코프와 함께 고성능 MEMS 관성 측정 장치
MEMS 관성 측정 단위는 3축 자이로스코프, 3축 가속계, 3축 기울기 각, 온도 센서, 신호 처리판,구조 및 필요한 소프트웨어, 그리고 3 축 각율, 3 축 가속 및 3 축 기울기 각도를 측정하는 데 사용됩니다e자이로,가속도계그리고 후방의 기울기 데이터er오류 보상 (온도 보상, 설비 오차 각도 보상 등)비선형 보상 및 기타) 는 합의된 통신 프로토콜에 따라 RS-422 일련 포트를 통해.
자이로스코프 사양
|
매개 변수 |
단위 |
IMU6-1 |
IMU6-1A |
IMU6-1B |
IMU6-1C |
|
측정 범위 (개인화) |
°/s |
±400 |
±400 |
±400 |
±2000 |
|
실행중의 편차 안정성 ((@ 앨런 변동)
|
°/h |
0.3 |
0.1 |
0. 05 |
1 |
|
편향성 안정성 @10s (10s 부드럽고, 1σ, 실온) |
°/h |
3 |
1 |
0.5 |
6 |
|
전체 온도에서 편향성 안정성 |
°/h |
10 |
3 |
2 |
18 |
|
각형 무작위 걸음 |
°/√h |
0.15 |
0.1 |
0.02 |
0.3 |
|
오차 반복성 (1σ) |
1 |
0.5 |
0.3 |
2 |
|
|
편차 가속도 민감도 |
°/h/g |
1 |
1 |
1 |
2 |
|
스케일 요인 비선형성 (Scale Factor Non-Linearity) |
ppm |
150 |
150 |
150 |
300 |
|
스케일 요인 반복성 (1σ) |
ppm |
20 |
20 |
20 |
100 |
|
부적절함 |
° |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
|
3 dB 대역폭 |
Hz |
250 |
200 |
150 |
250 |
|
매개 변수 |
단위 |
IMU6-1y-1 |
IMU6-1y-2 |
IMU6-1y-3 |
IMU6-1y-4 |
|||
|
측정 범위 (개인화) |
g |
±10 |
±30 |
±50 |
±80 |
|||
|
운행 중 편향성 (알란 변동 @ 25 °C) |
mg |
0.02 |
0.05 |
0.1 |
0.2 |
|||
|
편향성 안정성 @10s |
mg |
0.05 |
0.2 |
0.5 |
1 |
|||
|
전체 온도에서 편향성 안정성 |
mg |
1 |
3 |
5 |
15 |
|||
|
각형 무작위 걸음 |
m/s/√h |
0.001 |
0.002 |
0.005 |
0.01 |
|||
|
Bias 반복성 ((1σ) |
mg |
0.1 |
0.5 |
1 |
2 |
|||
|
스케일 요인 반복성 (1σ) |
ppm |
200 |
200 |
200 |
200 |
|||
|
스케일 요인 비선형성 (Scale Factor Non-Linearity) |
ppm |
50 |
100 |
200 |
300 |
|||
|
부적절함 |
° |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
|||
|
3 dB 대역폭 |
Hz |
100 |
100 |
100 |
100 |
|||
|
매개 변수 |
단위 |
IMU6-1y-x |
|
전압 |
V |
5 |
|
전력 소비 |
W |
2 |
|
리플 |
mV |
100 |
|
매개 변수 |
단위 |
IMU6-1y-x |
|
작동 온도 |
°C |
-45~85 |
|
저장 온도 |
°C |
-55~105 |
|
진동 |
-- |
10~2000Hz,60.06g |
|
영향력 |
-- |
1000g,00.1ms |
