| 브랜드 이름: | Firepower |
| 모델 번호: | INS100 |
| 모크: | 1 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C,T/T |
| 공급 능력: | 100/month |

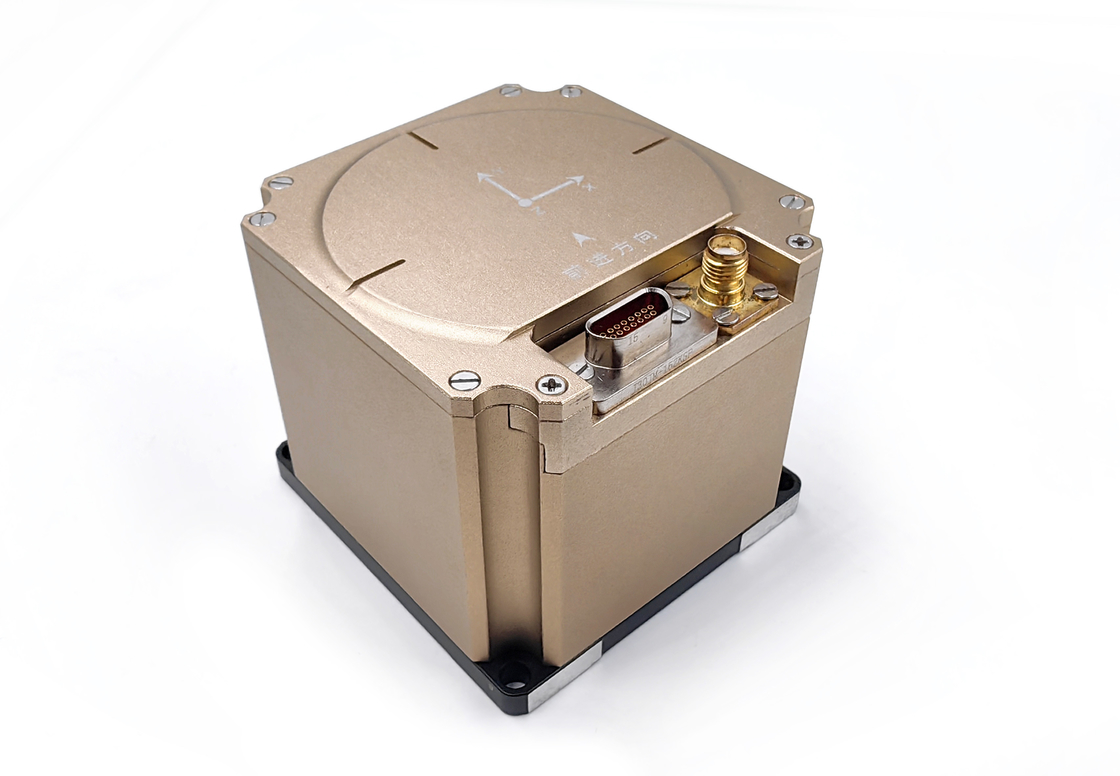

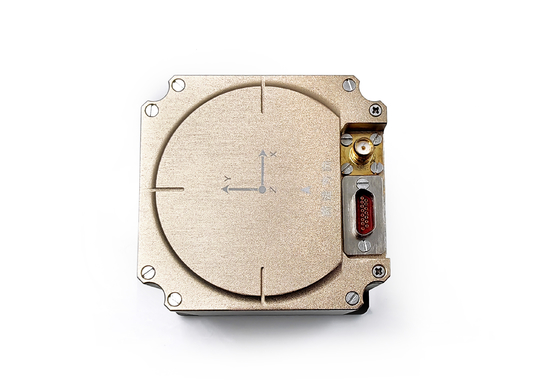

선박 추적을 위한 전술급 고정도 GNSS 관성 탐사 시스템
제품 설명
통합 항법 시스템의 주요 기능은 다음과 같습니다.
주요 매개 변수
지로 기술
| 프로젝트 | 지표 | 언급 | |
자이로 |
측정 범위 | -300°/s ~+300°/s | |
| 결의 | ≤0.5°/h | ||
| 비아스 잔류 | -1.0°/h ~ +1.0°/h | ||
| 무작위적으로 걷는 것 | 00.05%h | ||
| 방온에서의 편향성 | ≤0.3°/h ((1σ) | 10초 평형, 1시간 시험 결과 | |
| 전체 온도에서 편향성 | ≤0.5°/h ((1σ) | 10초 평형, 1시간 시험 결과 | |
| 정상 온도 바이어 반복성 | ≤0.3°/h ((1σ) | 6개의 테스트 데이터의 통계 | |
| 전체 온도에서 반 반복성 | ≤0.5°/h ((1σ) | 2 Biasdata를 전체 온도, 높은 온도, 낮은 온도 및 정상 온도에서 복용합니다. | |
| 스케일 인자 비선형성 | ≤200ppm | 전체 온도와 일정한 온도 | |
| 스케일 인자 반복성 | ≤200ppm ((1σ) | 전체 온도와 일정한 온도 | |
| 지로 시작 시간 | ≤5s | ||
| 지로 대역폭 | 300Hz | 설계 보증, 팩 테스트 | |
| 3축 자이로스코프의 설치 오류 잔치 | ≤ 30" | ||
가속도 측정기 기술 지표
| 프로젝트 | 지표 | 언급 | |
가속 |
측정 범위 | -50g ~ +50g | 디자인 및 선택 보증 |
| 스케일 인자 비선형성 | ≤200ppm | 디자인 및 선택 보증 | |
| 전체 온도에서 편향성 | ≤100ug ((1σ) | 10초 평형, 1시간 시험 결과 | |
| 전체 온도에서 반 반복성 | ≤100ug ((1σ) | 2 Biasdata를 전체 온도, 높은 온도, 낮은 온도 및 정상 온도에서 복용합니다. | |
| 스케일 인자 반복성 | ≤ 100ppm (± 1σ) | 디자인 및 선택 보증 | |
| 무작위적으로 걷는 것 | ≤0.02m/s/h1/2 | ||
| 시작시간을 합시다 | ≤5s | ||
| 삼축 부수 설치 오류 잔류 | ≤ 30" | ||
정렬 정확성
통합 내비게이션 정확성 (위성 효과)
| 프로젝트 | 지표 | 언급 | |
정렬 정확성 |
북쪽은 시간을 찾고 있습니다. | ≤5분 | 일반적으로 표준은 3분 또는 5분입니다. |
| 방향 각 정렬 반복성 | ≤1°/cosL | 1σ | |
| 피치 정렬 반복성 | ≤0.05° | 1σ | |
| 롤 앵글 정렬 반복성 | ≤0.05° | 1σ | |
| 북쪽 탐색 모드 | 선택 사항 | 그것은 이동 중 스윙 베이스 정렬, GPS 보조 정렬, 이동 중 오도미터 보조 정렬 및 주요 관성 내비게이션 전송 정렬을 실현 할 수 있습니다. | |
관성 내비게이션 정확성 (무효 위성)
| 프로젝트 | 지표 | 언급 | |
관성 탐사 정확성 |
코스 앵글 유지 정확성 | ≤2°/h | |
| 피치 앵글 고정 정확성 | ≤0.2°/h | ||
| 롤 앵글 유지의 정확성 | ≤0.2°/h | ||
| 순수한 관성 위치 정확성 | ≤20m ((100s) | 외부 정보 지원 없이 CEP | |
| 오도미터 통합 내비게이션의 위치 위치 정확성 | ≤ 0.2% (3km 이상의 마일리지) | ||
| 오도미터 통합 내비게이션의 위치 위치 정확성 | ≤1m ((50s) | ||
크기
주요 응용 분야
