| 브랜드 이름: | Firepower |
| 모델 번호: | F70G |
| 모크: | 1 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환 |
| 공급 능력: | 200/month |
충격 저항 섬유 회전 변압기 저 편향 안개 높은 안정성 광 회전
성능 특성:
| - 아니 | 매개 변수 | F70G | 단위 | 언급 | |||||
| 1 | 최대 각도 속도 | ±800 | °/s | ||||||
| 2 | 규모 요인 |
45000 × (1±5%) |
SP/°/s | ||||||
| 3 | 방온에서 스케일 인자 비선형성 | ≤50 | ppm | @25°C | |||||
| 4 | 방온에서 스케일 인자 반복성 | ≤50 | ppm | @25°C | |||||
| 5 |
전체 온도에서 스케일 인자 반복성
|
≤100 | ppm | -40°C~+70°C | |||||
| 6 | 객실 온도에서의 편향성 안정성 | ≤0.1 | 10s (σ,°/h) | @25°C | |||||
| 7 | 객실 온도에서의 편견 반복성 | ≤0.1 | (1σ,°/h) | 편견 | |||||
| 8 | 툴 온도에서의 편견 반복성 | ≤0.2 | (1σ,°/h) | -40°C~+70°C | |||||
| 9 | 활성화 시간 | 0 | 분 | ||||||
| 10 | 무작위 행진 | 0.005 | o/√h | ||||||
| 11 |
진동 중/진동 전의 편차 값/ 진동 후 |
≤0.3 | °/h | ||||||
| 12 | 진동 전/후의 편차 값) | ≤0.3 | °/h | ||||||
| 13 | 자기 민감도 | ≤0.2 | °/h/G | 선택 사항 | |||||
| 14 | 비아스 안정성 진공 변화 | ≤0.3 | °/h | 0~0.085~0Mpa@2min | |||||
| 15 | 진동 |
20Hz~2000Hz
|
Hz/10min | ||||||
| X | Y | Z | |||||||
| 16 | 영향력 | 15g ((3번) | 반 시노스 파동 / 11ms | ||||||
| ±X | ±Y | ±Z | |||||||
설명:

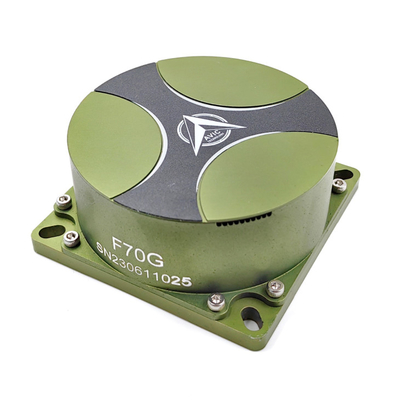

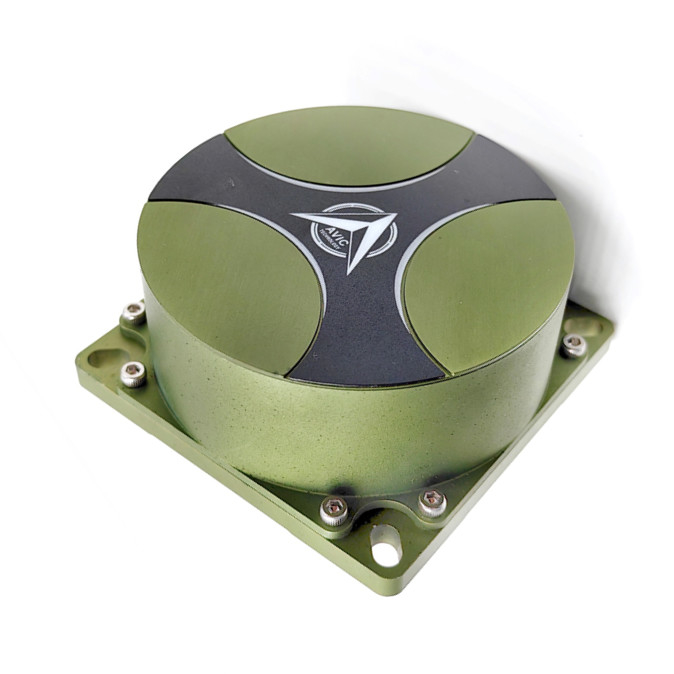

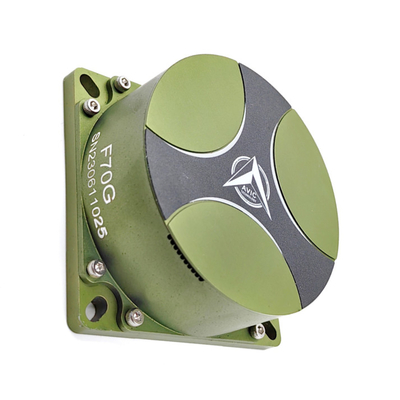

F70G는 인터페로메트릭 디지털 클로즈 루프 단일 축 광섬유 자이로입니다. 그것은 높은 대역폭, 짧은 활성화 시간,충격 저항성, 진동 저항성 및 저렴한 비용.
F70G FOG는 내장 디지털 신호 프로세서를 채택합니다. 통합 적응 필터는 편향 안정성과 각 무작위 행진을 50% ~ 70% 감소시킵니다.온도의 영향을 줄일뿐만 아니라 편향 안정성을 크게 향상시키는 기술, 각 무작위 이동, 규모 인자 선형성과 견고성. 예외적인 편향 안정성, 각 무작위 이동 및 충격 저항은 다양한 군사 및 산업용 용도로 이상적입니다.
F70G는 빛, 메커니즘 및 전기에 통합 된 각 속도 센서입니다. 그것은 Sagnac 효과와 밀접한 루프 제어 테스트 기술을 기반으로합니다.두 개의 오프시트 송전등에 의해 생성되는 단계 차이로 인한 과정 및 피드백, 전체 폐쇄 순환 프로세스를 실현합니다.
이 제품은 주로 광 경로 단위, 회로 단위 및 구조 단위로 구성되어 있습니다. 더 간단한 구조, 움직이는 부품, 마모 부품이 없으며 더 빨리 시작됩니다.전기 기계 자이로와 비교하여 더 작은 부피와 가벼운그것은 광범위하게 미사일 안내 및 제어, 위치 및 탱크 및 전투 차량의 표지 시스템, 선박의 광 전기 추적 시스템에서 사용될 수 있습니다.
특징:
● 모든 섬유로 설계된 - 긴 수명, 작은 패키지 크기, 높은 안정성 및 더 많은 간섭 저항성.
● 통합 된 섬유 편광기 - 최소 삽입 손실 및 높은 소멸 비율, 온도 및 기계 충격에 대한 더 많은 저항, 그리고 강렬한 진동을 제공합니다.
● 신뢰성 있는 콤팩트 패키지 - 모든 종류의 환경에 사용할 수 있고 민간 및 군사 분야에서 광범위한 응용을 위해 이상적입니다.
● QuichLaunch 기술 - 외부 정정 없이 최소 활성화 시간.
● 최적의 파장 - 동일한 구조, 크기 및 비용으로 50%의 감수성을 향상시킵니다.
● 소음 격리 및 압축 -각 무작위 걸음을 현저히 줄입니다.
● 셀프트랙 기술 - 지로 다이내믹 범위 개선
사용법:
●UAV/AUV/헬리콥터
●전술 핵무기
●항공 및 우주 항공
●종합 항법 시스템
●이너셜 플랫폼 안정화
●차 내비게이션
전원 공급
| 전원 공급 | +5V | -5V |
| 전압의 변동 | 4.75V~5.25V | -4.75V~-5.25V |
| 정형 파동 전압 | 20mV | 20mV |
| 전력 소비 | 1.5A | 0.6A |
크기:
회전기의 운송 및 보관에 대한 요구 사항
운송 통보
a) 상품을 포장 상자에 표시된 방향에 따라 배치하십시오.
b) 온도 범위가 -40°C+70°C일 때 도로, 철도, 항공 및 수로 운송할 수 있습니다.
(c) 포장 상자가 운송 중에 움직이지 않고 운송기에 고정되어 있는지 확인합니다.
보관 통지
a) 포장 상자에 넣은 제품은 표준 대기 압력 하에 에어컨을 갖춘 창고에 보관되어야하며,환경 온도는 15°C~35°C입니다.
b) 제품의 보관 기간은 15 년입니다.
포장 및 검사
발굴 검사
a) 충돌 및 기타 물리적 손상을 위해 포장 상자의 외관을 확인;
b) 제품을 꺼낼 때 정전지 보호가 이루어져야 합니다.
납품 증명서 검사
a) 제품 자격 증명서
b) F70G 닫힌 루프 광섬유 자이로스코프의 수용 보고서
c) F70G 닫힌 루프 광섬유 회전경에 대한 유지보수 지침 (배치 당 1pcs)
