| 브랜드 이름: | Firepower |
| 모델 번호: | 30g |
| 모크: | 1 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환 |
| 공급 능력: | 50/월 |
3축 FOG: 제로 바이어스 안정성: ≤0.01°/h
성능 특성
| 일련 번호 | 테스트 항목 | 단위 | 기술 요구 사항 |
| 1 | 측정 범위 | º/s | ±300 |
| 2 |
실온에서 제로 바이어스 안정성 (100s 스무딩, 1σ) |
º/시 | ≤0.01 |
| 삼 | 제로 바이어스 반복성 | º/시 | ≤0.01 |
| 4 | 랜덤 워크 계수 | º/h1/2 | ≤0.001 |
| 5 | 스케일 팩터 반복성 | ppm | ≤100 |
| 6 | 작동 온도 | ℃ | -40~+60 |
| 7 | 보관 온도 | ℃ | -50~+70 |
| 8 | 전원 전압 | V | +5V |
| 9 | 대역폭 | Hz | >200 |
| 10 | 정상 상태 전력 소비 | 승 | ≤7 |
| 11 | 시작 시간 | 분 | 1 |
| 12 | 시동 순간 전력 소비 | 승 |
≤ 10(전원을 켠 후 3초 이내)
|
이 제품은 + 5V DC 전원 공급 장치로 전원이 공급되며 음극 전원 공급 장치가 필요하지 않습니다.전원 공급 장치 요구 사항은 다음과 같습니다. 표시된 표:
| 일련 번호 | 이름 | 요구 |
| 1 | 전원 정확도 | ±5% |
| 2 | 전력 리플(Vpp) | 20mV |
| 삼 | 공급 전류 | >2A |
본 제품은 광학 Sagnac 효과를 기반으로 한 관성 각속도 센서로 제품의 감응축을 따라 캐리어의 각속도를 측정하는데 사용됩니다.제품의 각속도 감지 장치는 광섬유 링이며, 외부 물리적 각속도에 의해 발생하고 광섬유 링에 의해 감지되는 시계 방향 및 반시계 방향 전파 광의 광 경로 차이를 추출하기 위해 디지털 폐쇄 루프 감지 회로가 채택되었으며, 한편 , 광 경로차 신호에서 변환된 전압 신호는 폐쇄 루프 피드백 및 제어를 받아 신호의 변조 및 복조가 실현되고 고정밀 각속도 신호 검출의 목적이 달성됩니다.

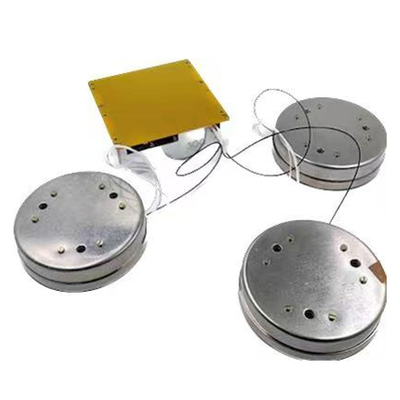

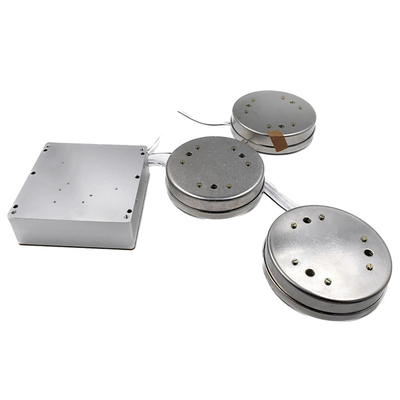

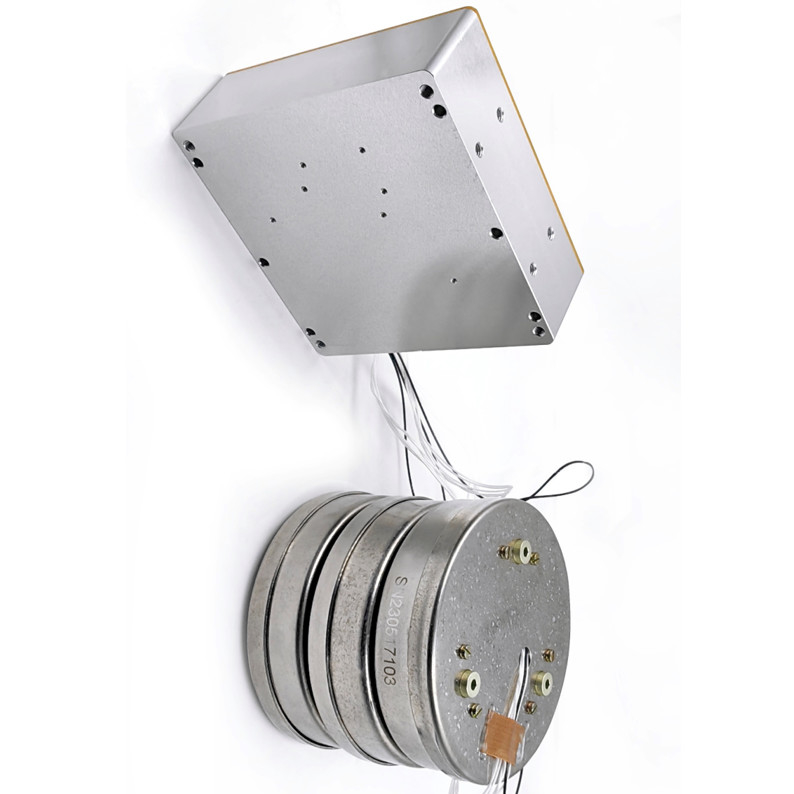

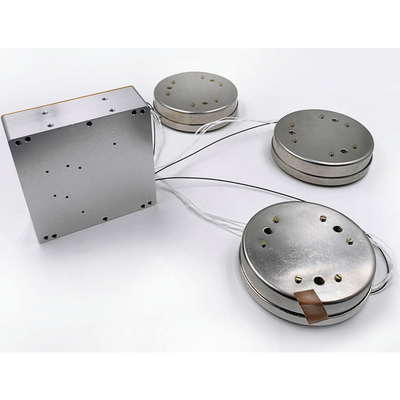

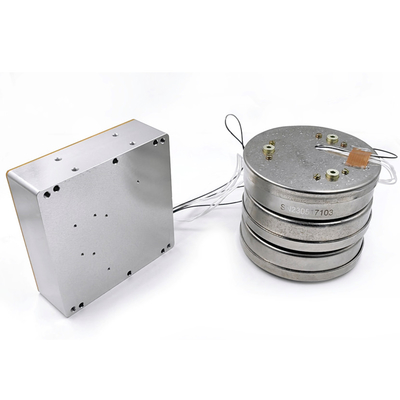

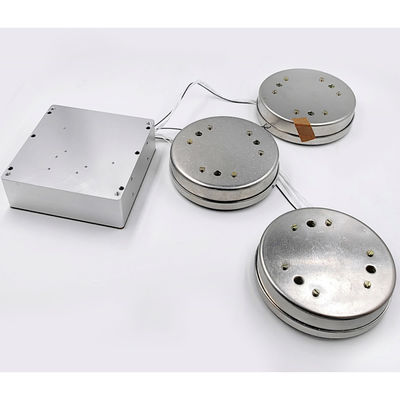

본 제품은 광학식 각속도 센싱부와 신호감지부로 구성되어 3축 각증분 및 내부온도 정보를 제공합니다.
이 제품은 주로 고정밀 관성 항법 시스템, 포지셔닝 및 방향 시스템 및 기타 응용 분야에 적합합니다.
치수
회로 상자의 전체 치수(mm): (96 ± 0.1) × (96 ± 0.1) × (32.9 ± 0.1) (L × W × H);
광섬유 감지 장치 치수(mm): Ф92 × 27;
회로 상자의 설치 치수(mm): (88 ± 0.1) × (84 ± 0.1) (L × W), Φ4mm × 4;
광섬유 감지 장치의 설치 치수:
예를 들면 Fig.2 감지 장치 설치 개략도그림과 같습니다.
