| 브랜드 이름: | Firepower |
| 모델 번호: | 3ST-210 |
| 모크: | 1 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 1000년 / 달 |

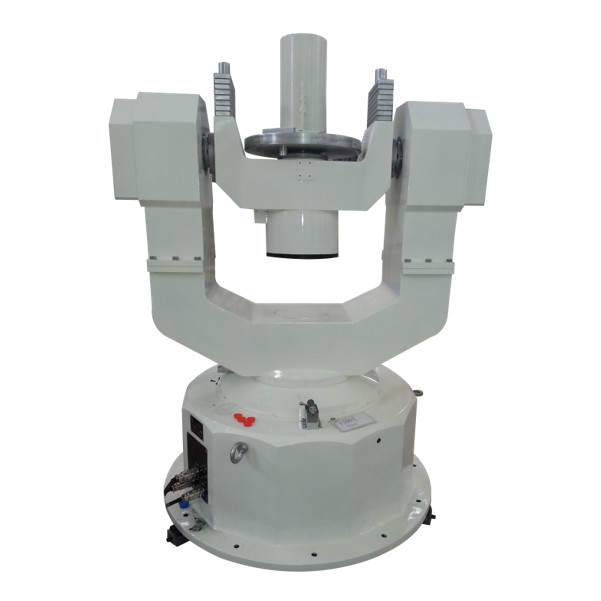

INS 시준과 시험을 위한 30개 킬로그램 화물 턴테이블 높은 정확 모션 시뮬레이터
2 주요 기술적 지표
2.1 부하 중량 : 30 Kg
2.2 부하 사이즈 : 지름 500 밀리미터 × 500 밀리미터 ;
2.3 기계적 테이블 구조 : UUT
2.4 3축 교차점 : 0.25 밀리미터 반지름 볼 (기계가공 개런티) 이내에
2.5 경향 회전 정확도 : 굴리기 ± 5 ″
피치 ± 5 ″
태도 ± 5 ″
2.6 3 감원의 수직 : 회전축과 Pitch 축 ± 5 ″
2.7 3축 각위치의 위치 결정 정밀도 : ± 6 ″
2.8 3축 각위치 측정의 결의안 : 0.36 ″
2.9 3축 회전 범위 : 연속적인 3축
2.10 각도 비율 범위 : ± 0.001에게 '/s ~ 400 '/s를 말아주세요
± 0.001에게 '/s ~ 400 '/s를 던지세요
방위각 ± 0.001 '/s-200 '/s
2.11 각도 비율 정확도 : 5 × 10-5 (360 '평균)
5 × 10-4 (10 '평균)
5 × 10-3 (1 '평균)
2.12 각도 비율 안정 : 5 × 10-5 (360 '평균)
5 × 10-4 (10 '평균)
5 × 10-3 (1 '평균)
2.13 최대 각 가속도 : 명부 200 '/s2
피치 200 '/s2
100과의 사이에서 '/s2를 낳기
2.15 시뮬레이션 인터페이스
디지털 시뮬레이션 기능, 통신 인터페이스 RS-232, 결정될 보드 비율로.
2.16 전도성 슬립 링 (TBD)
루프는 공통 루프입니다. 여기에서 :
전원 링 : 10 A인 28 Ｖ ;
슬립 링 콘택 저항 : 0.005Ω (정전기), (동적인) 0.01Ω.
2.17 전원 공급기
A) 3상 사선용, 380V ± 10%, 50 Hz ± 3%
B) 단일 상, 220V ± 10%, 50HZ ± 3%
2.18 근무 조건
A) 작동 온도 : 20 ± 10 Ｃ ;
B) 상대 습도 : ≤ 50% (30 C) ;
C) 접지 배선의 접지 저항은 2Ω 이하입니다 ;
D) 면진 토대로 ;
E) 약 어떤 강한 전자파 장애가 없습니다.
