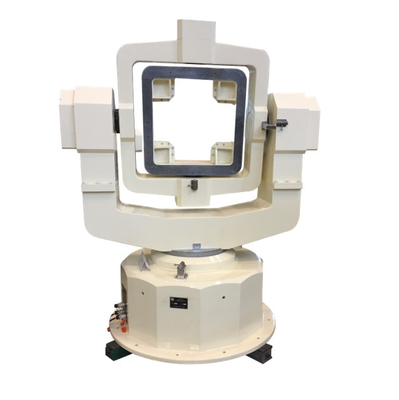

세 방향 각도 비율을 위한 UOO 종류 3축 턴테이블

3 축 속도 위치 회전 기기, 3 축 운동 시뮬레이터 UOO 유형

I. 개요

삼축 회전판은 주로 세 방향의 각 위치, 각 속도 및 각 가속 및 측정 대상의 테스트를 달성하기 위해 다른 운동 인센티브를 위해 사용됩니다.

II. 주요 기술 요구 사항

1성능 요구 사항

1. 부하중량: 10kg 이하
2. 부하 장착면적: φ320mm, 초고속 알루미늄 합금

2정확도 지수

1. 장착 표면의 평면성: 0.02mm
2. 3 축의 평균 축 회전 수직성: ± 20′′
3. 롤 축: 연속 무한 회전
4. 아지무스 축: 연속 무한 회전
5. 피치 축: 연속 무한 회전
6. 3축 기울기의 회전 오류: ≤ ± 10 ′′
7. 3축 위치 정확도: ± 10′′
8. 삼축 위치 반복성: ± 5′′
9. 가속 범위: ± 0.001°/S ~ ± 500°/S

±0.001°/S ~ ±400°/S

±0.001°/S ~ ±300°/S

10. 최대 각속도: 400°/S²;

300 °/S²·

200 °/S²·

11. 속도 정확도 및 안정성: ω < 1 °/s 5 × 10^-3(평균 1%)

1 °/s ≤ ω < 10 °/s 5 × 10^-4(평균 10%)

10 °/s ≤ ω5 × 10^-5(360 ° 평균)

2.3 슬라이드 링 (선택 사항): 30개의 링, 2A 등급 전류

정적 접촉 저항: 10mΩ 이상

동적 접촉 저항: 15mΩ 이상

2.4 신뢰성 요구 사항

장애 사이의 평균 시간 (MTBF): 2000시간

연속 작업 시간: 8시간

차원 그림

작업 환경

(1) 전력: 220V ± 10% 50Hz 2KW

(2) 실내 온도: 실험실 환경의 일반적인 요구 사항

(3) 주변 습도: ≤ 80RH
