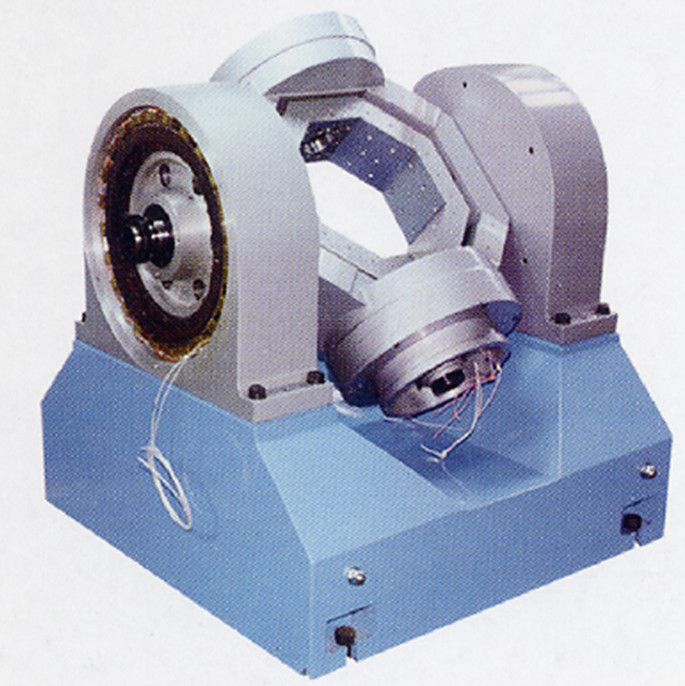

이원축 각도상 진동 턴테이블 2 주축 진동성 시뮬레이터
그것은 이원축 자동 프레임-기반 기계적 축계 접지 시험 장비입니다. 그것은 주로 통신사가 시작할 때 진동 공정을 가장하고,에게 각도상 진동 상황 하에 관성 항법 시스템의 베어링 성능과 트래킹 정밀도를 시험하는데 사용됩니다. 그것은 통제되고 데이터가 컴퓨터, 배치한 리턴-제로를 할 수 있, 진동 기능에 의하고 높은 방안 정확도와 고다이나믹 성능의 장점으로 가공처리했습니다.
일반적 특징
| 부하 용량 | 15 킬로그램 |
| 최대 피측정물 크기 | Ø300mm Ｘ 300 밀리미터 |
| 두개 주축 교차점 | 0.1 밀리미터 |
| 주축 수직 | ±4" |
| 회동 각도 범위 | ±170' |
| 워킹 모드 | 위치, 진동과 제로를 법니다 |
| 테이블 본체 체중 | 약 1000 킬로그램 |
| 테이블 본체 외곽 라인 사이즈 | 약 1200 밀리미터 Ｘ 900 밀리미터 Ｘ 900 밀리미터 |
성능 인덱스
| 내측 링 | 아우터 링 | |
| 각도 위치 측정기 정확도 | ±3" | ±3" |
| 각도 위치 측정기 결의안 | 0.36" | 0.36" |
| 각도 위치 측정기 반복성 | ±2" | ±2" |
| 각도 위치 제어 정밀도 | ±5" | ±5" |
| 각도상 진동 주파수 | 30Hz | 20Hz |
| 최대 진동주파수 하에 진동폭 | 0.15' | 0.15' |
| 각도상 진동 파형 왜곡 급 | <5> | <5> |
| 링크 에러를 넘는 안쪽 / 아우터 링 제어 | <4> | |
