제품 세부 정보

집 상품

MEMS 지로 칩 공장 직접 OEM 가급적 빠른 배송

자세한 정보

원래 장소:

중국

측정 범위:

400도/초

바이어스 안정도:

<0.1°/시간

대역폭:

200Hz

각도 임의의 산책:

<0.05°/√h

출력 정확도:

24비트

작동 온도:

+85oC에게 -40oC

포장 세부 사항:

sponge+box

공급 능력:

500/월

제품 설명

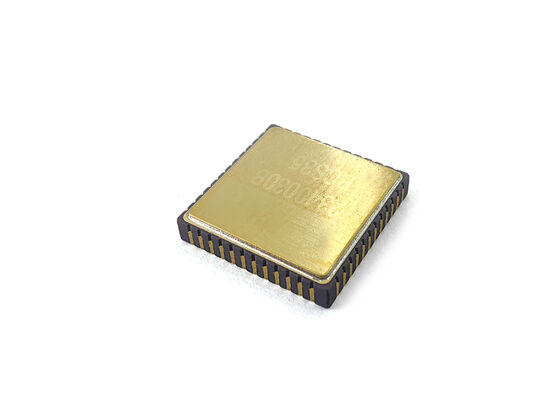

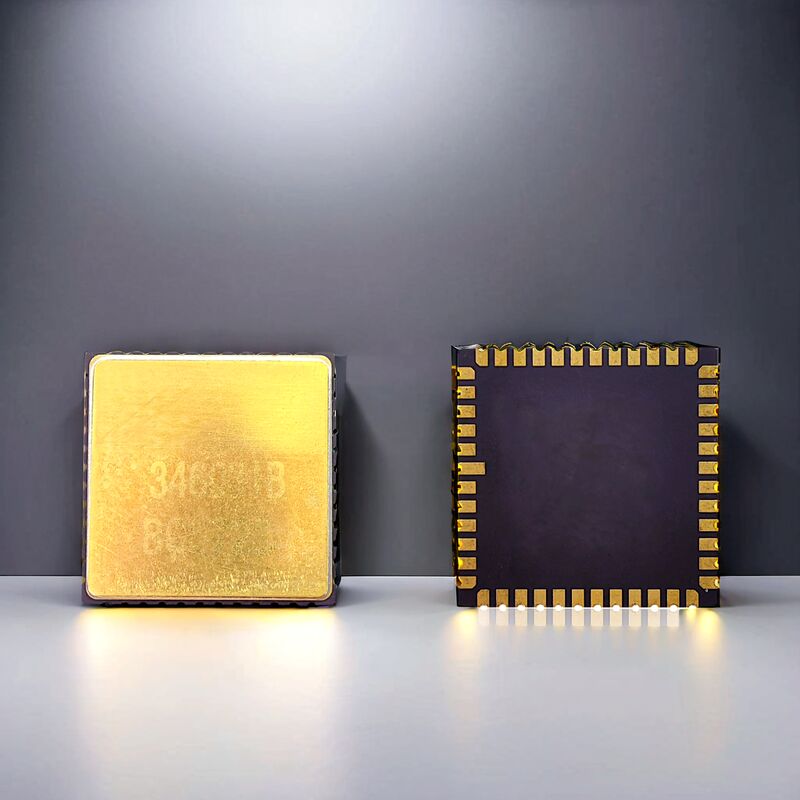

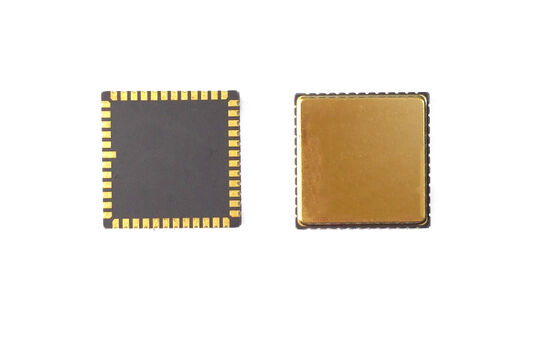

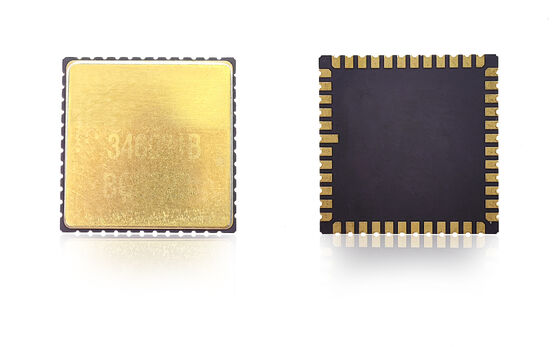

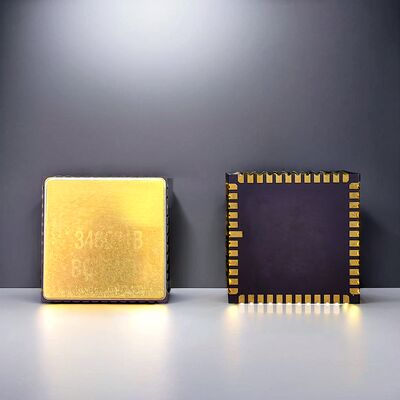

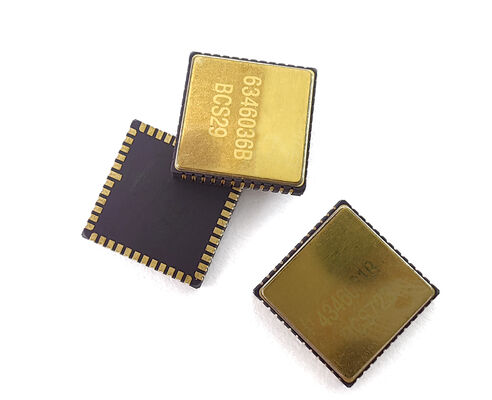

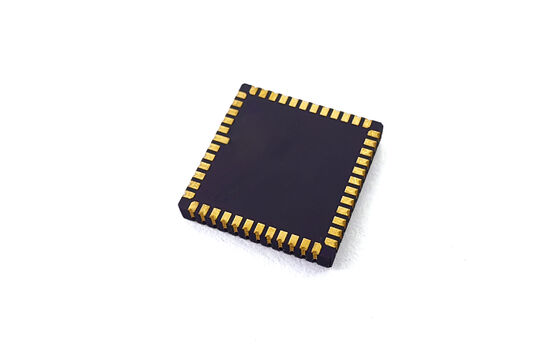

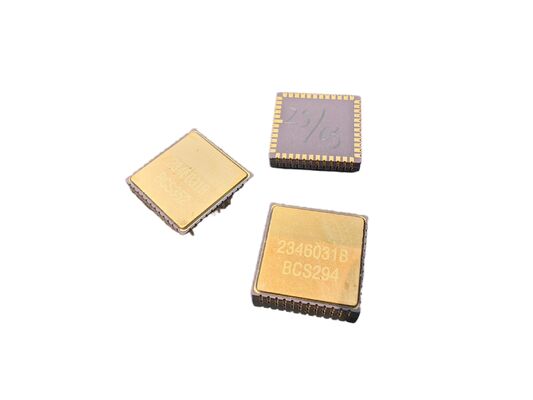

MEMS 자이로 칩 - 공장 직판 OEM 가능, 빠른 배송

제품 개요

첨단 MEMS 기술을 사용하여 이 자이로스코프 칩은 내비게이션 및 제어를 위한 정확하고 신뢰할 수 있는 각속도 데이터를 제공합니다. 낮은 드리프트와 높은 안정성으로 항공 우주, 로봇 공학 및 자율 시스템과 같이 까다로운 응용 분야에 적합합니다.

PCB 설계 지침

VCP, VREF, VBUF 및 VREG 핀의 디커플링 커패시터는 핀에 최대한 가깝게 배치해야 합니다.
트레이스의 등가 저항을 최소화하십시오.
VREF, VBUF 및 VREG의 디커플링 커패시터의 다른 쪽 끝을 가장 가까운 AVSS_LN에 연결한 다음 자기 비드를 통해 신호 접지로 연결하십시오.
VCC 및 VIO의 디커플링 커패시터를 해당 핀에 가깝게 배치하십시오.
VCC는 전압 안정성을 보장하기 위해 넓은 PCB 트레이스가 필요합니다(정상 작동 중 약 35mA 전류).
부드러운 조립을 위해 패키지 아래 라우팅을 피하십시오.
응력 집중 영역을 피하도록 구성 요소를 배치하십시오.
큰 열 방출 요소와 외부 기계적 접촉, 압출 및 당김이 있는 영역을 피하십시오.
설치 중 변형되기 쉬운 위치 나사 영역을 피하십시오.

기술 사양

성능	단위	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
범위	도/초	400	400	400	400	400	100
대역폭 @3DB (맞춤형)	Hz	90	180	200	200	300	50
출력 정확도 (디지털 SPI)	비트	24	24	24	24	24	24
출력 속도 (ODR) (맞춤형)	Hz	12K	12K	12K	12K	12K	12K
지연 (맞춤형)	ms	<3	<1.5	<1.5	<1.5	<1	<6
바이어스 안정성	도/시간(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
바이어스 안정성 (1σ 10초)	도/시간(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
온도에 따른 바이어스 오차 (1σ)	도/시간(1σ)	<5	<5	<10	<30	10	5
25°C에서의 스케일 팩터	lsb/도/초	20000	20000	16000	16000	20000	80000
스케일 팩터 반복성 (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
온도에 따른 스케일 팩터 (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
스케일 팩터 비선형성 (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
각도 랜덤 워크 (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
노이즈 (피크 투 피크)	도/초	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G 값 민감도	°/시간/g	<1	<1	<1	<3	<1	<1
