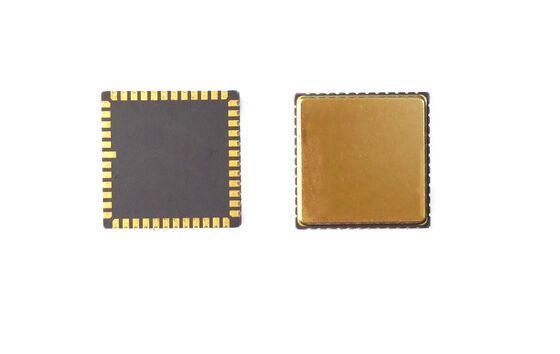

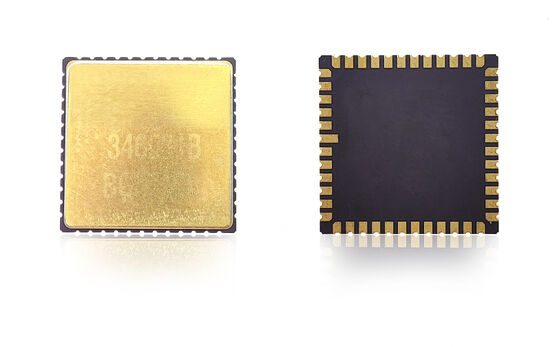

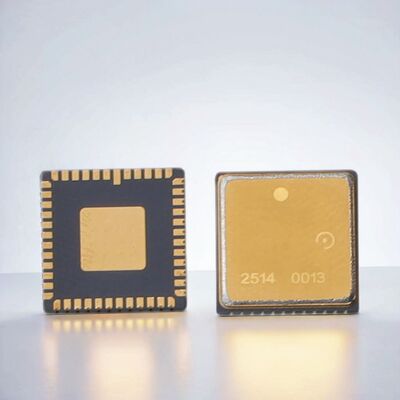

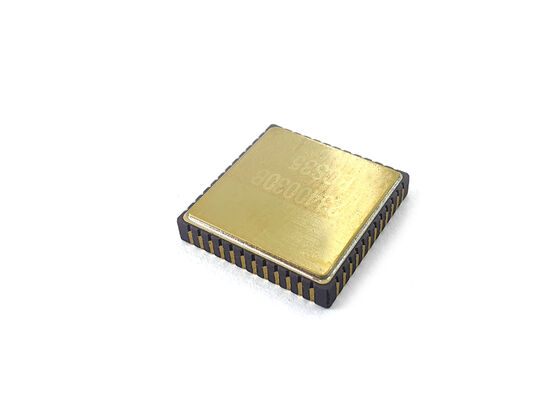

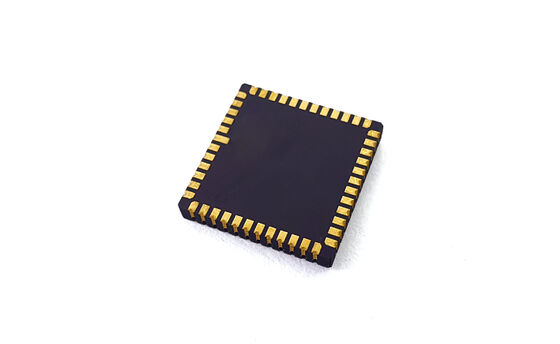

MGZ318HC-A1 UAV 비행 제어 시스템용 MEMS 각속도 센서 칩

Name: MGZ318HC-A1 UAV 비행 제어 시스템용 MEMS 각속도 센서 칩
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

브랜드 이름:	Firepower
모델 번호:	MGZ318HC-A1
모크:	1
가격:	협상 가능
지불 조건:	티/티
공급 능력:	500/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

측정 범위:

400

포장 세부 사항:

sponge+box

공급 능력:

500/월

제품 설명

UAV 비행 제어 시스템용 MGZ318HC-A1 MEMS 각률 센서 칩

제품 개요

우리의 MEMS 자이로스코프 칩은 고성능 IMU와 INS 애플리케이션에 최적화되어 있습니다.탐사 및 제어 시스템에 대한 정확하고 안정적인 데이터를 제공합니다.콤팩트한 크기와 유연한 인터페이스는 다양한 플랫폼에 쉽게 통합 할 수 있습니다.

PCB 설계 지침

핀 VCP, VREF, VBUF 및 VREG에 대한 분리 콘덴시터는 가능한 한 핀에 가깝게 배치해야합니다.
흔적의 동등 저항을 최소화
VREF, VBUF 및 VREG에 대한 분리 콘덴시터의 다른 끝을 가장 가까운 AVSS_LN에 연결하고 마그네틱 빔을 통해 지상 신호로 연결하십시오.
VCC와 VIO를 위한 분리 콘덴서들을 해당 핀 근처에 배치한다.
VCC 정상 작동은 약 35 mA 전류가 필요합니다. 전압 안정성을 위해 넓은 PCB 흔적을 사용하십시오.
부드러운 조립을 위해 패키지 하에 라우팅을 피하십시오
스트레스 집중 영역을 피하기 위해 구성 요소를 찾아
큰 열 분산 요소 및 외부 기계 접촉, 추출 및 당기는 지역을 피하십시오.
설치 도중 위치 스크루가 왜곡되기 쉬운 지역을 피하십시오.

기술 사양

성능	단위	MGZ318HC-A1
범위	deg/s	400
대역폭 @3DB (개정)	Hz	200
출력 정확성 (디지털 SPI)	비트	24
출력 속도 (ODR) (자격화)	Hz	12K
지연 (자격화)	ms	<1.5
편향성 안정성	deg/hr ((1σ)	<0.1
비아스 안정성 (1σ 10s)	deg/hr ((1σ)	< 1
온도에 대한 편차 오류 (1σ)	deg/hr ((1σ)	<10
25°C의 스케일 인자	lsb/deg/s	16000
스케일 요인 반복성 (1σ)	ppm ((1σ)	<20ppm
스케일 인수 대 온도 (1σ)	ppm ((1σ)	< 150ppm
스케일 인자 비선형성 (1σ)	ppm	< 150ppm
각형 무작위 행진 (ARW)	°/√h	<0.05
소음 (피크에서 피크까지)	deg/s	<0.35
G값 감수성	°/hr/g	< 1
전원 켜기 시간 ( 유효한 데이터)	s	750m
센서 공명 주파수	hz	10.5k-13.5k

환경 사양

충격 (전력 켜):500g, 1ms

충격 저항 (파워 오프):10000g, 10ms

진동 (전력 가동):18g rms (20Hz~2kHz)

작동 온도:-40°C ~ +85°C

보관 온도:-55°C ~ +125°C

공급 전압:5±0.25V

현재 소비량:45mA

설치 지침
