| 브랜드 이름: | Firepower |
| 모델 번호: | MGZ318HC-A1 |
| 모크: | 1 |
| 가격: | 협상 가능 |
| 지불 조건: | 티/티 |
| 공급 능력: | 500/월 |

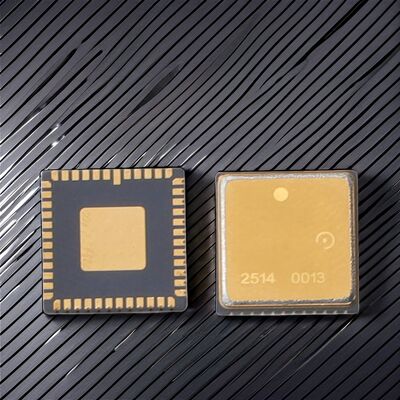

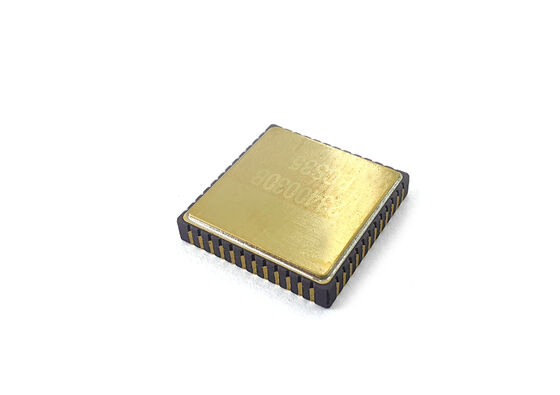

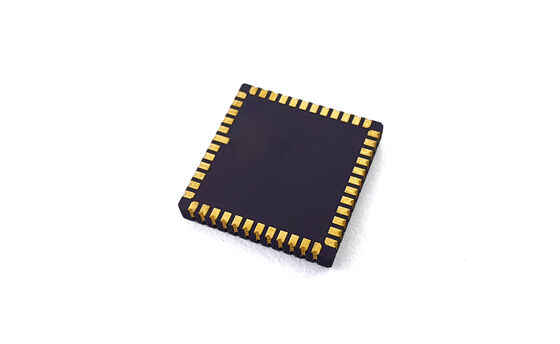

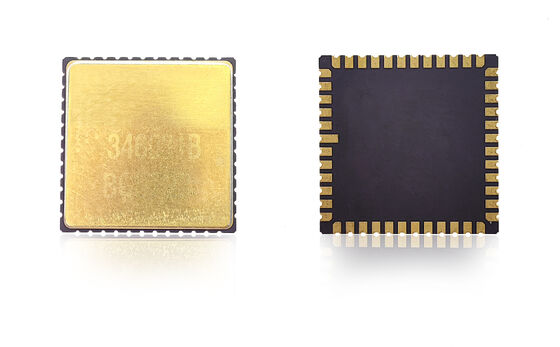

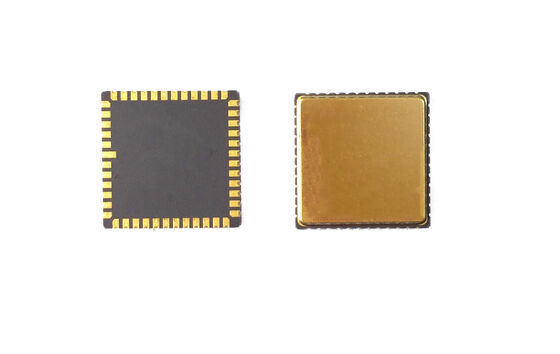

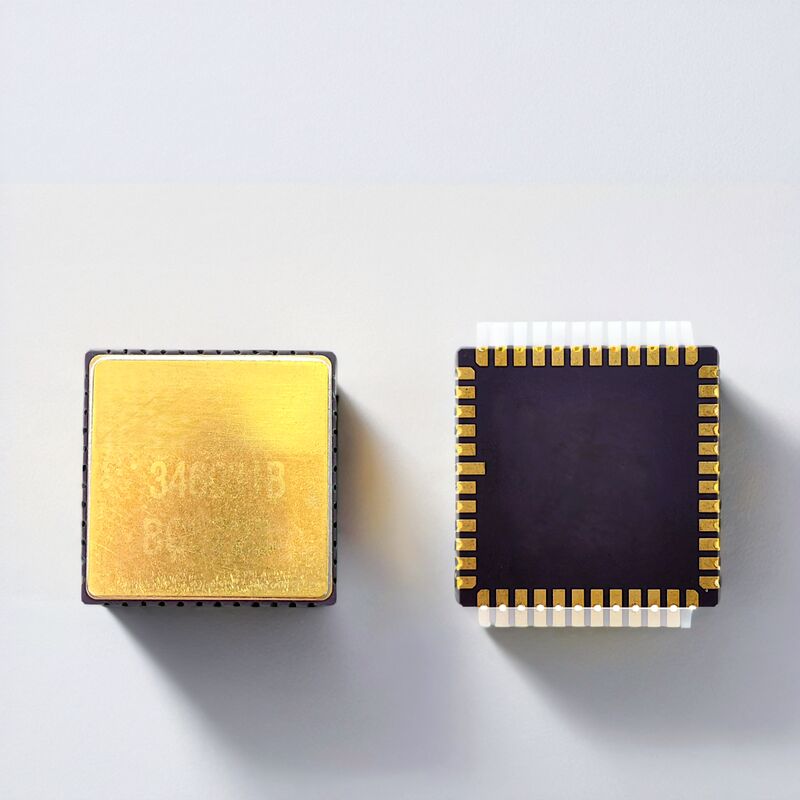

이 고성능 MEMS 자이로스코프 칩은 탐사 및 제어 시스템에 대한 정확하고 안정적인 각도 측정을 제공합니다.그리고 우수한 환경 적응력, 그것은 UAV 비행 제어, 관성 항법 및 산업 자동화에 이상적입니다.
핀 VCP, VREF, VBUF 및 VREG에 대한 분리 콘덴시터는 핀에 가능한 한 가깝게 배치되어야하며 흔적의 동등한 저항은 최소화되어야합니다.VREF용 분리 콘덴시터의 다른 끝, VBUF 및 VREG는 가장 가까운 AVSS _ LN에 연결되고 자기 회전자를 통해 신호 토양에 연결됩니다. VCC 및 VIO의 분리 콘덴서도 해당 핀에 가깝게 배치됩니다.VCC가 정상적으로 작동할 때, 전체 전류는 약 35 mA가 될 것입니다. 전압 안정성을 보장하기 위해 넓은 PCB 흔적이 필요합니다. 장치의 원활한 조립을 위해 패키지 아래 로팅을 피하십시오.스트레스 집중 영역을 피하기 위해 구성 요소를 찾아큰 열 분산 요소 및 외부 기계 접촉, 추출 및 당기는 영역을 피해야합니다.또한 전체 설비 중에 위치 스크루가 왜곡되기 쉬운 부위.
| 성능 | 단위 | MGZ332HC-P1 | MGZ332HC-P5 | MGZ318HC-A1 | MGZ221HC-A4 | MGZ330HC-O1 | MGZ330HC-A1 |
|---|---|---|---|---|---|---|---|
| 범위 | deg/s | 400 | 400 | 400 | 400 | 400 | 100 |
| 대역폭 @3DB 사용자 정의) | Hz | 90 | 180 | 200 | 200 | 300 | 50 |
| 출력 정확성 (디지털 SPI) | 비트 | 24 | 24 | 24 | 24 | 24 | 24 |
| 출력 속도 (ODR) (자격화) | Hz | 12K | 12K | 12K | 12K | 12K | 12K |
| 지연 (개인 맞춤) | ms | 3 | <1.5 | <1.5 | <1.5 | < 1 | <6 |
| 편향성 안정성 | °C/hr ((1o) | <0.05 | <0.05 | <0.1 | <0.5 | <0.1 | <0.02 |
| 비아스 안정성 (1σ 10s) | °C/hr ((1o) | <0.5 | <0.5 | < 1 | <5 | < 1 | <0.1 |
| 온도에 대한 편차 오류 (1σ) | °C/hr ((1o) | <5 | <5 | <10 | <30 | 10 | 5 |
| 25°C의 스케일 인자 | lsb/deg/s | 20000 | 20000 | 16000 | 16000 | 20000 | 80000 |
| 스케일 요인 반복성 (1σ) | ppm ((1o) | <20ppm | <20ppm | <20ppm | <20ppm | < 100ppm | < 100ppm |
| 스케일 인수 대 온도 (1σ) | ppm ((1o) | 100ppm | 100ppm | < 150ppm | < 150ppm | < 300ppm | < 300ppm |
| 스케일 인자 비선형성 (1σ) | ppm | 100ppm | 100ppm | < 150ppm | < 150ppm | < 300ppm | < 300ppm |
| 각형 무작위 걷기 (ARW) | °/√h | <0.025 | <0.025 | <0.05 | <0.25 | <0.05 | <0.005 |
| 소음 (피크에서 피크까지) | deg/s | <0.15 | <0.3 | <0.35 | <0.4 | <0.25 | <0.015 |
| GValue 감수성 | °/hr/g | < 1 | < 1 | < 1 | 3 | < 1 | < 1 |
| 전원 켜기 시간 ( 유효한 데이터) | s | 750m | |||||
| 센서 공명 주파수 | hz | 10.5k-13.5k | |||||
| 환경적 적합성 | |||||||
| 충격 (전력 켜) | 500g, 1ms | ||||||
| 충격 저항 (파워 오프) | 10000g, 10ms | ||||||
| 진동 (전력 가동) | 18g rms (20Hz~2kHz) | ||||||
| 작동 온도 | -40oC----+85oC | ||||||
| 보관 온도 | -55oC----+125oC | ||||||
| 공급 전압 | 5±0.25V | ||||||
| 현재 소비 | 45mA | ||||||
