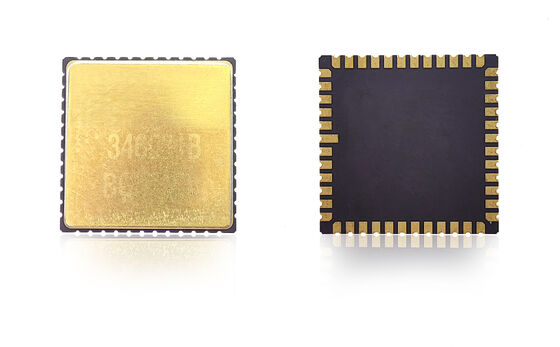

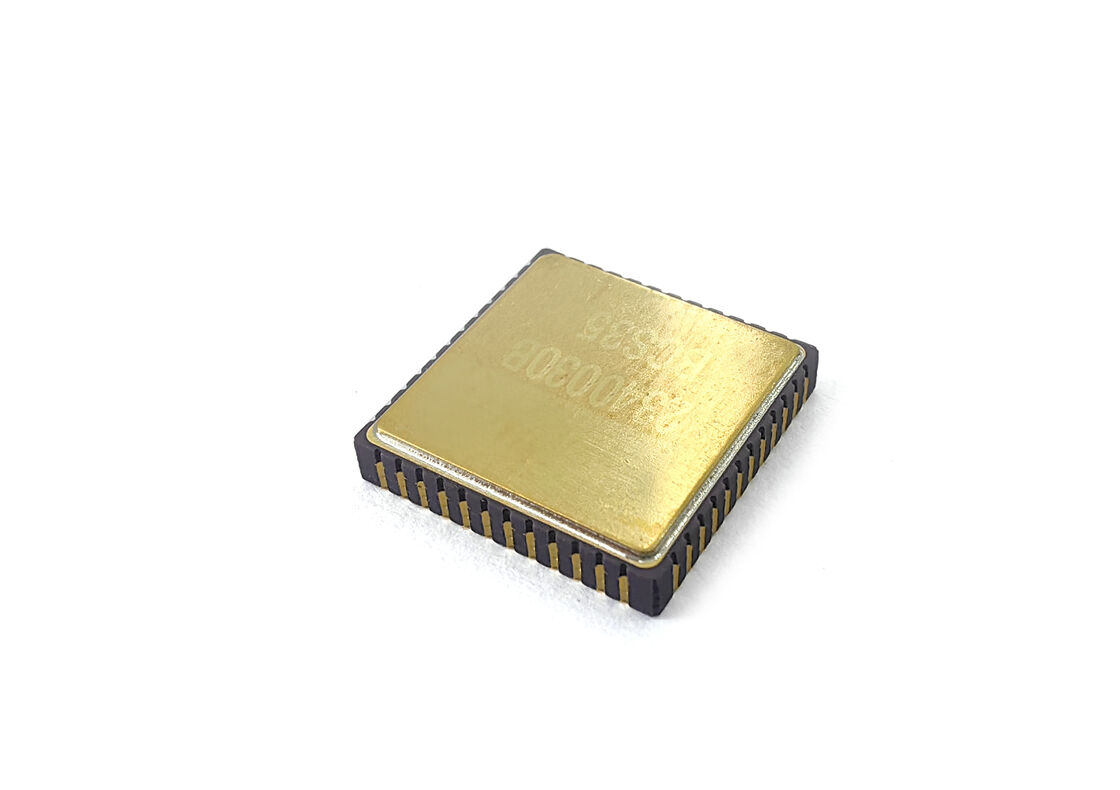

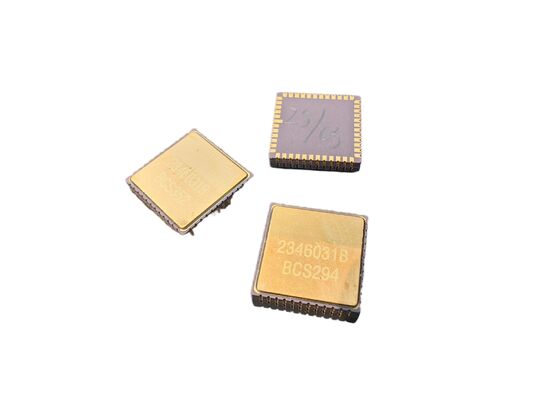

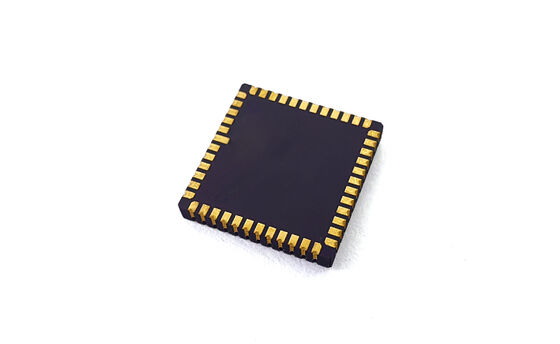

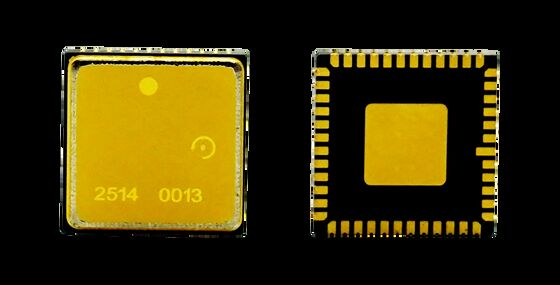

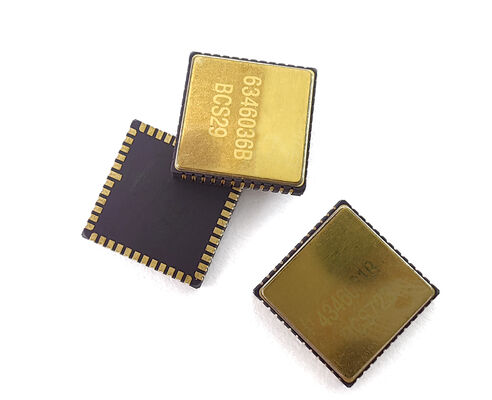

저편향 변동과 함께 UAV 내비게이션을 위한 고정도 MEMS 자이로스코프 칩 MGZ318HC-A1

Name: 저편향 변동과 함께 UAV 내비게이션을 위한 고정도 MEMS 자이로스코프 칩 MGZ318HC-A1
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

브랜드 이름:	Firepower
모델 번호:	MGZ318HC-A1
모크:	1
가격:	협상 가능
지불 조건:	티/티
공급 능력:	500/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

측정 범위:

400도/초

바이어스 안정도:

<0.1°/시간

대역폭:

200Hz

각도 임의의 산책:

<0.05°/√h

출력 정확도:

24비트

공급 전압:

5±0.25V

포장 세부 사항:

sponge+box

공급 능력:

500/월

제품 설명

저잡음 드리프트 고정밀 MEMS 자이로스코프 칩 MGZ318HC-A1, UAV 항법용

제품 개요

MGZ318HC-A1은 UAV 항법 애플리케이션을 위해 특별히 설계된 고정밀 MEMS 자이로스코프 칩으로, 뛰어난 바이어스 안정성과 낮은 드리프트 특성을 특징으로 합니다.

PCB 설계 가이드라인

VCP, VREF, VBUF, VREG 핀의 디커플링 커패시터를 핀에 최대한 가깝게 배치하십시오.
트레이스의 등가 저항을 최소화하십시오.
VREF, VBUF, VREG의 디커플링 커패시터의 다른 쪽 끝을 가장 가까운 AVSS_LN에 연결한 다음 자기 비드를 통해 신호 접지로 연결하십시오.
VCC 및 VIO의 디커플링 커패시터를 해당 핀에 가깝게 배치하십시오.
VCC에 대한 넓은 PCB 트레이스를 확보하십시오 (정상 작동 중 약 35mA 전류).
부드러운 조립을 위해 패키지 아래 라우팅을 피하십시오.
응력 집중 영역에서 구성 요소를 멀리 배치하십시오.
대형 방열 부품, 외부 기계적 접촉, 압출, 당김 및 위치 결정 나사 변형 영역을 피하십시오.

기술 사양

성능	단위	MGZ318HC-A1
범위	도/초	400
대역폭 @3DB (맞춤형)	Hz	200
출력 정확도 (디지털 SPI)	비트	24
출력 속도 (ODR) (맞춤형)	Hz	12K
지연 (맞춤형)	ms	<1.5
바이어스 안정성	도/시간 (1σ)	<0.1
바이어스 안정성 (1σ 10초)	도/시간 (1σ)	<1
온도별 바이어스 오차 (1σ)	도/시간 (1σ)	<10
25°C에서의 스케일 팩터	lsb/도/초	16000
스케일 팩터 반복성 (1σ)	ppm (1σ)	<20ppm
온도별 스케일 팩터 (1σ)	ppm (1σ)	<150ppm
스케일 팩터 비선형성 (1σ)	ppm	<150ppm
각도 랜덤 워크 (ARW)	°/√h	<0.05
노이즈 (피크 투 피크)	도/초	<0.35
G 값 민감도	°/hr/g	<1
전원 켜짐 시간 (유효 데이터)	초	750m
센서 공진 주파수	hz	10.5k-13.5K
