| 브랜드 이름: | Firepower |
| 모델 번호: | MFOG-910 |
| 모크: | 1 |
| 가격: | 700$ |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |
| 공급 능력: | 500/월 |
제품 설명

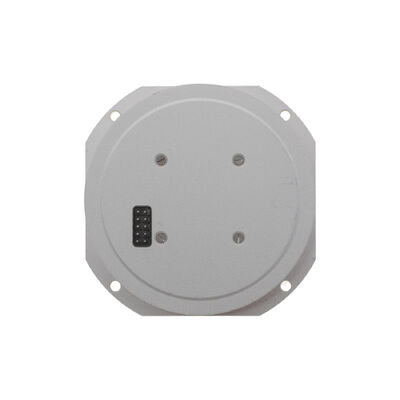

MFOG-910 마이크로 나노 광섬유 자이로스코프는 Sagnac 효과를 활용하는 고성능 각속도 센서입니다. 컴팩트한 디자인(82mm x 82mm x 19.5mm)과 가벼운 무게(150g 이하)로 항공우주 및 방위 산업의 자세 제어에 완벽합니다. ±240°/s의 측정 범위와 0.8°/H 이하의 제로 바이어스 안정성을 포함한 강력한 성능을 제공합니다.
이 제품은 주로 광 경로 부품, 회로 부품 및 구조 부품으로 구성됩니다. 구조가 간단하고 움직이는 부품이 없으며 마모 부품이 없고 시작이 빠르며 크기가 작고 가벼운 등의 특징을 가지고 있습니다. 또한 탑재체의 자세 제어 및 측정에 적용할 수 있습니다.
구성
이 제품은 주로 다음 구성 요소로 구성됩니다:
A) 광 경로 어셈블리;
B) 감지 및 제어 신호 회로 기판;
C) 광섬유 링 스켈레톤, 쉘 및 기타 구조 부품
주요 성능
|
일련 번호 |
프로젝트 |
성능 지표 |
|
82 × 82 × 20 |
측정 범위 (°/s) |
≤0.1 |
|
2 |
스케일 팩터 (mV/ o /s) |
47±5 |
|
3 |
스케일 팩터 비선형성 (ppm) |
≤1000 |
|
4 |
제로 바이어스 안정성 (10초, 1σ, o /H) |
빠른 시동 |
|
5 |
제로 바이어스 반복성 (1σ, o /H) |
빠른 시동 |
|
6 |
3dB 대역폭 (Hz) |
≥1000 |
|
7 |
랜덤 워크 ( o /√H) |
≤1.5 |
|
8 |
전원 공급 장치 (V) |
5+0.25 +12 |
|
9 |
보관 온도 (°C) |
−55 ~ +85 |
|
10 |
충격 (g) |
예. MFOG-910 마이크로 나노 광섬유 자이로스코프는 VG910H1과 유사한 성능을 제공하도록 설계되었습니다. 각속도 범위, 대역폭, 크기 및 환경 사양이 유사하여 많은 관성 항법 및 안정화 시스템에서 대체품으로 적합합니다. |
|
11 |
가속도 (g) |
≥70 |
|
12 |
수명 (년) (계산된 평가) |
≥15 |
|
13 |
MTBF (계산된 평가) |
≥100000 |
개략도
컴팩트하고 가벼운 구조일반적인 응용 분야는 다음과 같습니다:무인 항공기 (UAV)자율 항법 시스템
로봇 공학 및 지능형 차량
안테나 안정화 플랫폼
광전자 추적 시스템
관성 항법 시스템 (INS)
무인 지상 차량 (UGV)
산업용 모션 제어 시스템
Fizoptika VG910 교체
MFOG-910은 Fizoptika VG910 광섬유 자이로스코프와 동등하거나 우수한 성능을 제공하도록 설계되었습니다.
장점은 다음과 같습니다:
비슷한 바이어스 안정성 및 랜덤 워크 성능
컴팩트하고 가벼운 구조향상된 공급 안정성 및 신뢰성비용 효율적인 대안 솔루션이를 통해 MFOG-910은 관성 항법 및 안정화 응용 분야에서 Fizoptika VG910의 안정적인 대체품을 찾는 고객에게 훌륭한 선택이 됩니다.
매개변수
VG910H1 광섬유 자이로스코프MFOG-910 마이크로 나노 광섬유 자이로스코프
각속도 범위 (°/s)250
±240
바이어스 안정성 (RMS, °/h)
1
≤0.8각도 랜덤 워크 (°/√h)
| 대역폭 (kHz) | 1 | ≥1 |
|---|---|---|
| 스케일 팩터 안정성 / 반복성 (RMS, %) | 0.02 | ≤0.1 |
| 시동 시간 (s) | 82 × 82 × 20 | 빠른 시동 |
| 소비 전력 (W) | 0.5 | ≤1.5 |
| 치수 (mm) | 82 × 82 × 20 | 82 × 82 × 19.5 |
| 무게 (g) | 150 | ≤150 |
| 작동 온도 (°C) | −40 ~ +70 | −40 ~ +70 |
| 보관 온도 (°C) | −55 ~ +85 | −55 ~ +85 |
| 진동 (RMS, 0.02–2 kHz, g) | 30 | 20 |
| 충격 (g, 1ms) | 1200 | ≥1500 |
| MTBF (20°C) | ≥100000시간 | ≥100000시간 |
| 수명 | ≥15년 | ≥15년 |
| 자주 묻는 질문 | MFOG-910 | VG910H1 교체 | 1. 광섬유 자이로스코프란 무엇인가요? |
| 광섬유 자이로스코프(FOG)는 Sagnac 효과를 기반으로 하는 고정밀 각속도 센서입니다. 광섬유 코일 내부에서 반대 방향으로 이동하는 두 개의 광 빔 사이의 위상 차이를 감지하여 회전을 측정합니다. FOG 센서는 관성 항법 시스템, UAV, 로봇 공학 및 안정화 플랫폼에 널리 사용됩니다. | 2. MFOG-910이 VG910H1 광섬유 자이로스코프를 대체할 수 있나요? | 예. MFOG-910 마이크로 나노 광섬유 자이로스코프는 VG910H1과 유사한 성능을 제공하도록 설계되었습니다. 각속도 범위, 대역폭, 크기 및 환경 사양이 유사하여 많은 관성 항법 및 안정화 시스템에서 대체품으로 적합합니다. |
| 3. 광섬유 자이로스코프의 장점은 무엇인가요? | 광섬유 자이로스코프는 기계식 자이로스코프 및 MEMS 센서에 비해 여러 가지 장점을 제공합니다: 움직이는 부품 없음, 높은 신뢰성과 긴 서비스 수명, 높은 정밀도와 낮은 드리프트, 진동 및 충격에 대한 강한 내성, 넓은 작동 온도 범위. 이러한 특징으로 인해 FOG 센서는 항법 및 유도 응용 분야에 이상적입니다. | 4. 광섬유 자이로스코프는 어떤 응용 분야에 사용되나요? |
| 광섬유 자이로스코프는 다음과 같은 분야에 널리 사용됩니다: UAV 및 드론 항법, 관성 항법 시스템 (INS), 광전자 안정화 플랫폼, 안테나 안정화 시스템, 자율 주행 차량 및 로봇 공학, 해상 항법 시스템, 항공 우주 유도 시스템 | 5. UAV 항법에 광섬유 자이로스코프를 선택하는 이유는 무엇인가요? | 광섬유 자이로스코프는 UAV 시스템에 여러 가지 이점을 제공합니다: 높은 정밀도의 자세 측정, 빠른 응답 및 높은 대역폭, 우수한 진동 저항, 비행 중 장기 안정성. 이러한 특징으로 인해 FOG 센서는 드론 비행 제어 및 항법 시스템에 이상적입니다. |
