광섬유 방위각 진북 탐지기 (지반 공학 조사용)

브랜드 이름:	FIREPOWER
모델 번호:	NF102
모크:	1
가격:	2000$
지불 조건:	L/C, T/T, 웨스턴 유니온
공급 능력:	500/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

북쪽 탐색 정확도(1σ):

0.7 °

제품 치수:

60x60x60mm

전력 소비:

≤1W

기울기 각도 범위:

±15

포장 세부 사항:

스폰지 + 상자

공급 능력:

500/월

강조하다:

광섬유 진북 탐지기

지반 공학 조사 방위각 센서

진북 감지 자이로 센서

제품 설명

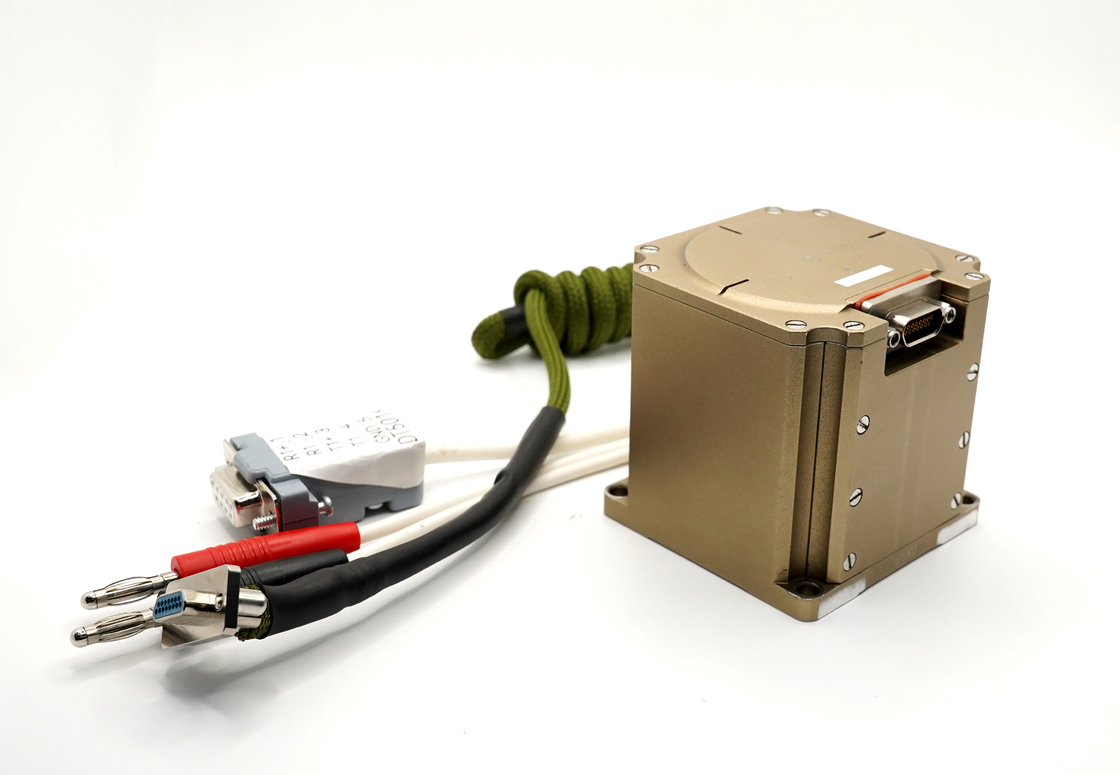

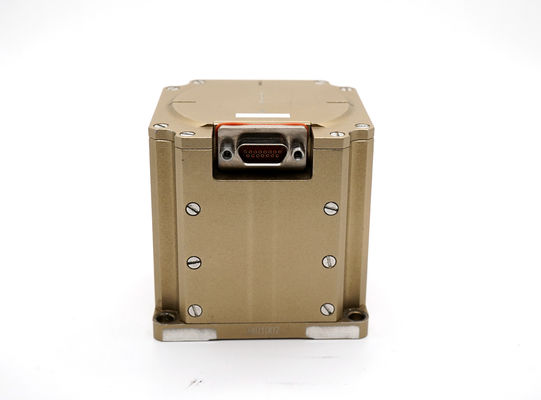

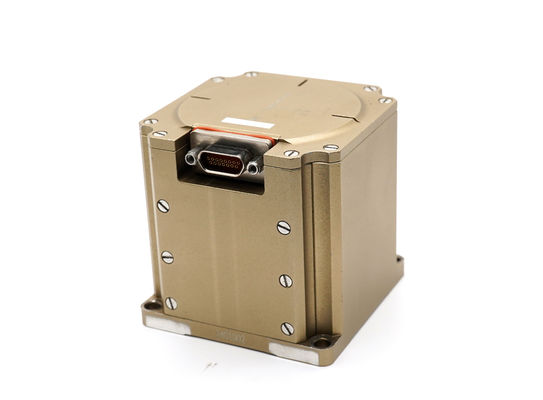

지반 공학 측량을 위한 광섬유 방위각 진북 탐지기

광섬유 자이로스코프(FOG) 북 탐지기는 GPS 또는 자기장에 의존하지 않고 빠르고 정확하게 진북을 결정하는 데 사용되는 정밀 기기입니다. 고정밀 광섬유 자이로스코프를 통해 지구의 회전 각속도를 측정하고 항법 및 방향 응용 분야에 대한 방위각 정보를 계산합니다. 신뢰할 수 있는 북쪽 탐색 성능이 필요한 육상 차량, 선박 및 방위 시스템에 적합합니다.

기술 사양

공급 전압: 9 ~ 12 V

제품 치수: 60X60X60/46X53(4XM4)

제품 무게: ≤ 400 g

작동 온도: -30℃~+65℃

보관 온도: -55℃~+85℃

주요 매개변수 지수

표 1: 매개변수 지수
프로젝트	단위	산업 등급 NF-102
출력 모드		RS422/RS232
커넥터		J30JM-15ZKP
전력 소비	W	≤1
방위각 오차	°	±0.7
항법 추적 오차	°	±0.7 (≤5분, 회전 속도 ≤10°/s)
경사 적응성	°	±15

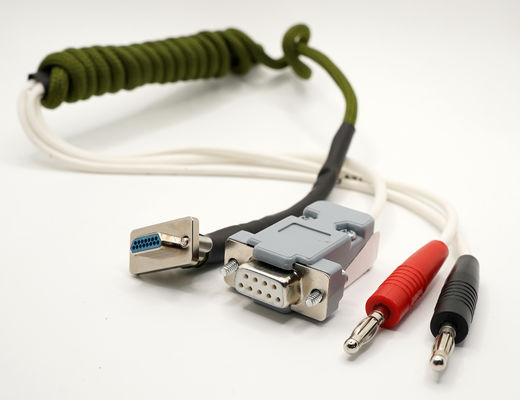

J30JM-15ZKSP 배선 정의

표 2: 배선 정의
일련 번호	정의	유형	인터페이스
1	R-	입력	RS422 사용자 인터페이스
2	R+	입력
3	T+	출력
4	T-	출력
5	IO+	입력	외부 북쪽 탐색 스위치
6	IO-	출력
7	+12VGND	입력	전원 접지
8	+12VGND	입력
9	RS232_GND	GND	RS232 사용자 인터페이스
10	RS232_TX	출력
11	RS232_RX	입력
12	NC	예약됨
13	NC	예약됨
14	+12V	입력	12 전원 공급 장치 입력
15	+12V	입력
