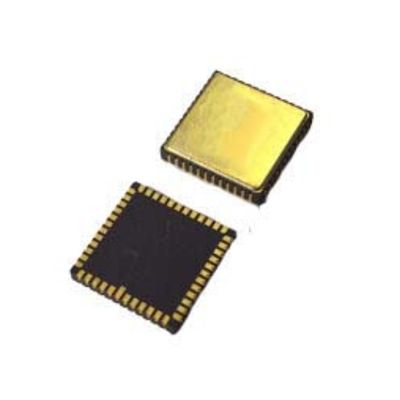

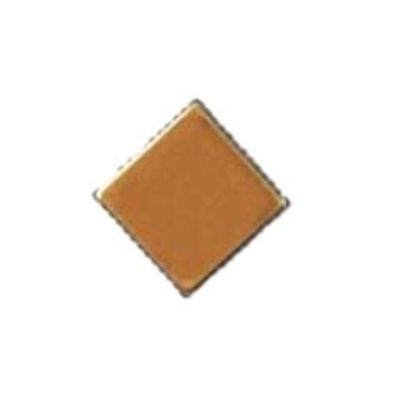

MEMS IMU 및 관성 내비게이션 시스템을 위한 높은 안정성 MEMS 자이로스코프 칩

MEMS IMU 및 관성 내비게이션 시스템을 위한 높은 안정성 MEMS 자이로스코프 칩

브랜드 이름: Firepower
모델 번호: MGZ221HC-A4
모크: 1
가격: 협상 가능
지불 조건: T/T,L/C,웨스턴 유니온
공급 능력: 100pcs/월
자세한 정보
원래 장소:
중국
인증:
CE
제품명:
자이로 PCB
범위:
400도/초
대역폭:
200Hz, @3dB(맞춤형)
해결:
24비트
스케일 팩터:
16000lsb/도/초 @25℃
지연 (개인 맞춤):
<1.5ms
포장 세부 사항:
sponge+box
공급 능력:
100pcs/월
강조하다:

IMU용 MEMS 자이로스코프 칩

,

항법용 고안성 자이로스코프

,

MEMS 관성 탐사 시스템 칩

제품 설명
MEMS IMU 및 관성 항법 시스템용 고안정성 MEMS 자이로스코프 칩
고정밀 항법용 MEMS 자이로 칩 광섬유 자이로 PCB
VCP, VREF, VBUF 및 VREG 핀에 대한 디커플링 커패시터는 핀에 최대한 가깝게 배치해야 하며, 트레이스의 등가 저항을 최소화해야 합니다.
  • VREF, VBUF 및 VREG에 대한 디커플링 커패시터의 다른 쪽 끝은 가장 가까운 AVSS_LN에 연결된 다음 자기 비드를 통해 신호 접지에 연결됩니다.
  • VCC 및 VIO에 대한 디커플링 커패시터도 해당 핀에 가깝게 배치됩니다. VCC가 정상 작동 중일 때 전체 전류는 약 35mA가 되며, 전압 안정성을 보장하기 위해 넓은 PCB 트레이스가 필요합니다.
  • 장치의 원활한 조립을 위해 패키지 아래로 라우팅하는 것을 피하십시오.
  • 응력 집중 영역을 피하도록 구성 요소를 배치합니다. 대형 방열 요소 및 외부 기계적 접촉, 압출 및 당김이 있는 영역, 전체 설치 중에 위치 지정 나사가 휘어지기 쉬운 영역을 피해야 합니다.

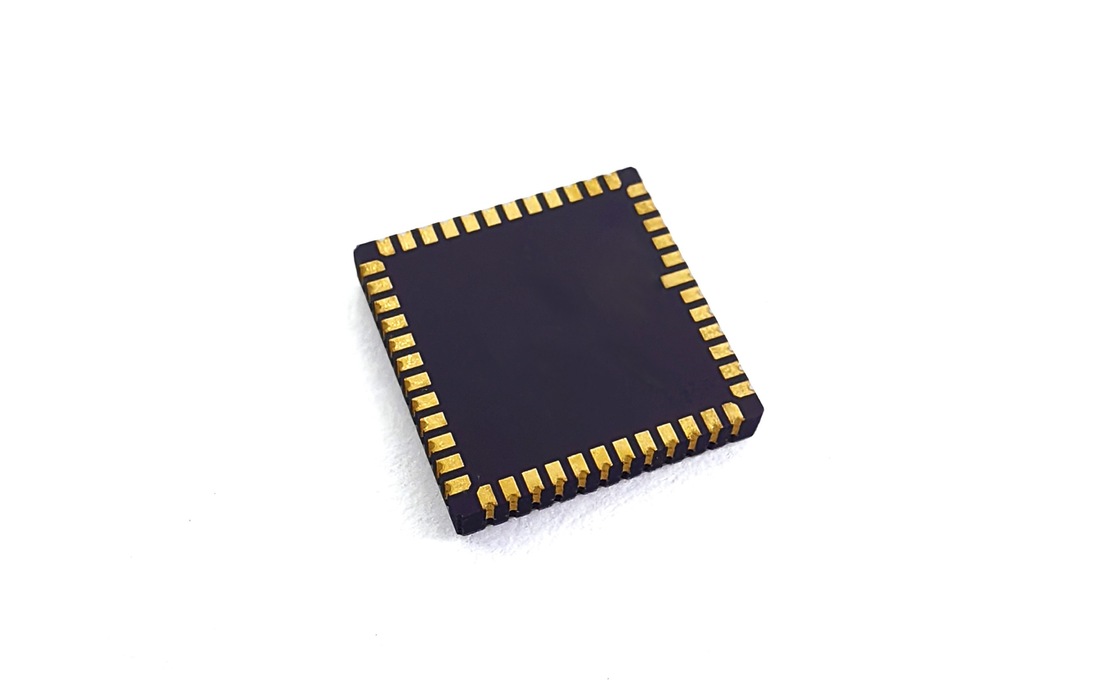

MEMS IMU 및 관성 내비게이션 시스템을 위한 높은 안정성 MEMS 자이로스코프 칩 0
제품 매개변수
성능
MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
범위 deg/s 400 400 400
대역폭 @3DB 맞춤형 Hz 200 200 300
출력 정확도(디지털 SPI) 비트 24 24 24
출력 속도(ODR)(맞춤형) Hz 12K 12K 12K
지연(맞춤형) ms <1.5 <1.5 <1
바이어스 안정성 deg/hr(1o) <0.1 <0.5 <0.1
바이어스 안정성 (1σ 10s) deg/hr(1o) <1 <5 <1
바이어스 안정성 (1σ 1s) deg/hr(1o) <3 <15 <3
온도 변화에 따른 바이어스 오차 (1σ) deg/hr(1o) <10 <30 10
바이어스 온도 변화, 보정됨(1σ) deg/hr(1o) <1 <10 <1
바이어스 반복성 deg/hr(1o) <0.5 <3 <0.3
25°C에서의 스케일 팩터 lsb/deg/s 16000 16000 20000
스케일 팩터 반복성 (1σ) ppm(1o) <20ppm <20ppm <100ppm
온도에 따른 스케일 팩터 (1σ) ppm(1o) <100ppm <100ppm <300ppm
스케일 팩터 비선형성 (1σ) ppm <150ppm <150ppm <300ppm
각도 랜덤 워크(ARW) °/√h <0.05 <0.25 <0.05
노이즈(피크 투 피크) deg/s <0.35 <0.4 <0.25
G값 감도 °/hr/g <1 <3 <1
진동 정류 오차(12gRMS,20-2000) °/hr/g(rms) <1 <3 <1
전원 켜짐 시간(유효 데이터) s 750m
센서 공진 주파수 hz 10.5k-13.5K
환경 적합성
  • 충격(전원 켜짐): 500g, 1ms
  • 충격 저항(전원 꺼짐): 10000g, 10ms
  • 진동(전원 켜짐): 18g rms (20Hz ~ 2kHz)
  • 작동 온도: -40℃ ~ +85℃
  • 보관 온도: -55℃ ~ +125℃
  • 공급 전압: 5±0.25V
  • 전류 소비량: 45mAA

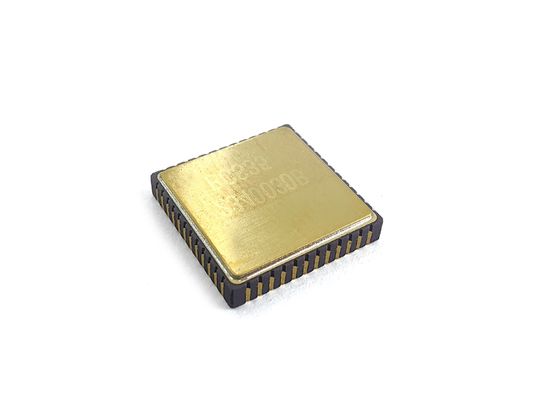

MEMS IMU 및 관성 내비게이션 시스템을 위한 높은 안정성 MEMS 자이로스코프 칩 1
설치
고성능 MEMS 자이로스코프는 고정밀 테스트 장비입니다. 설계를 최상의 효과로 달성하기 위해 장치를 PCB 보드에 설치할 때 다음 측면을 고려하는 것이 좋습니다.
  • PCB에 센서의 배치를 평가하고 최적화하기 위해 설계 단계에서 다음 측면을 고려하고 추가 도구를 사용하는 것이 좋습니다.
    • 열 측면에서
    • 기계적 응력의 경우: 굽힘 측정 및/또는 유한 요소 시뮬레이션
    • 충격에 대한 견고성: 권장되는 방식으로 대상 응용 프로그램의 PCB를 납땜한 후 낙하 테스트를 수행합니다.
  • PCB에 센서의 장착 위치와 아래에 설명된 주요 지점 사이의 적절한 거리를 유지하는 것이 좋습니다("적절한 거리"의 정확한 값은 많은 고객별 변수에 따라 다르므로 사례별로 결정해야 합니다).
    • PCB 두께를 최소화하는 것이 일반적으로 권장됩니다(권장: 1.6 ~ 2.0mm). 얇은 PCB 보드의 고유 응력이 작기 때문입니다.
    • 기계적 응력으로 인해 센서를 버튼 바로 아래 또는 버튼 가까이에 배치하는 것은 권장하지 않습니다.
    • 컨트롤러 또는 그래픽 칩과 같이 매우 뜨거운 지점 근처에 센서를 배치하는 것은 권장하지 않습니다. 이는 PCB 보드를 가열하여 센서의 온도를 높일 수 있습니다.
