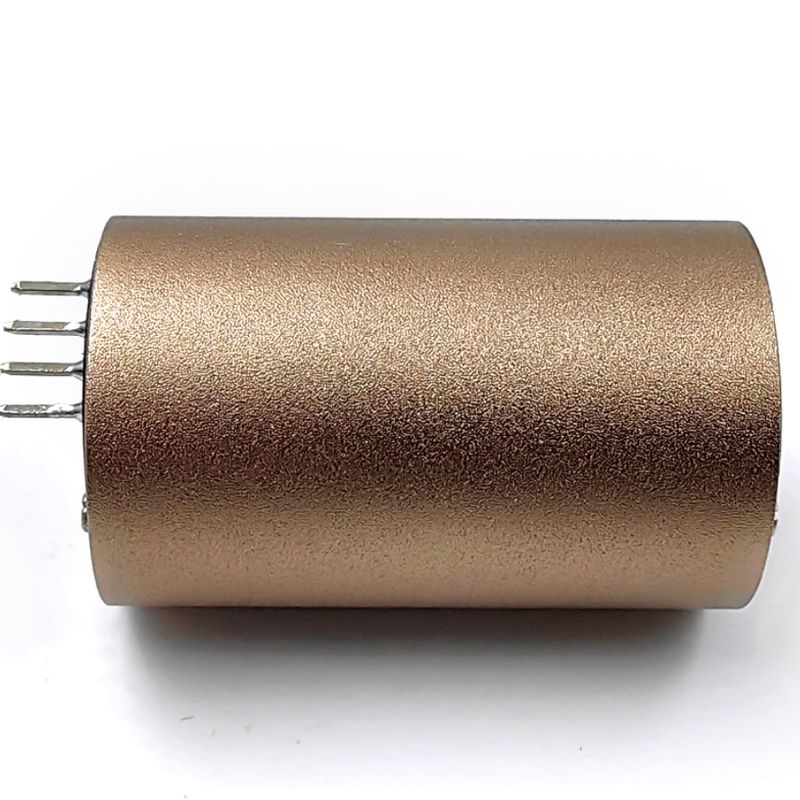

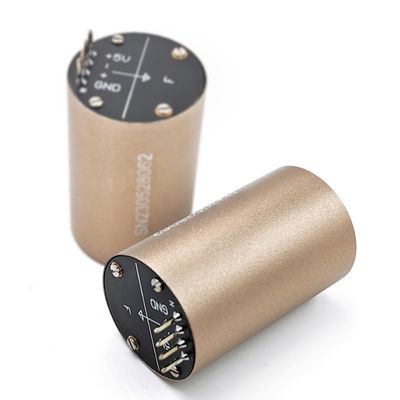

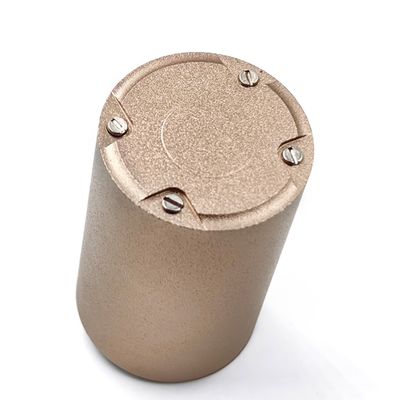

단축 광섬유 자이로 ±300°/s 범위 3°/h 안정성

Name: 단축 광섬유 자이로 ±300°/s 범위 3°/h 안정성
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-091D
Price: 800 USD
Availability: InStock

브랜드 이름:	FIREPOWER
모델 번호:	MFOG-091D
모크:	1
가격:	800$
지불 조건:	L/C, T/T, Western Union
공급 능력:	500/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

측정 범위:

±300' /s

제로 바이어스 안정성 (10s, 1σ, °/h):

3 °/h

각도 랜덤 워크 (°/h1/2):

≤0.02 °/h

제로 바이어스 반복성:

≤2 °/h

스케일 팩터 안정성 (RMS,%):

≤0.1%

전원 공급기 (V):

5+0.15V

포장 세부 사항:

sponge+box

공급 능력:

500/월

강조하다:

단일축 광섬유 자이로

광섬유 자이로 300°/s 범위

광섬유 자이로 3°/h 안정성

제품 설명

단일 축 섬유 광학 자이로 ± 300 °/s 범위 3 °/h 안정성

제품 설명

그만큼MFOG-091D마이크로-나노 광섬유 자이로 스코프는 광학, 역학 및 전자 제품을 통합하는 고급 각도 속도 센서입니다. SAGNAC 효과에 기초하여, 마이크로-나노 섬유 장치를 사용하여 반격 광선으로 생성 된 위상차를 감지, 처리 및 피드백합니다.

주요 기능

움직이거나 마모되지 않은 간단한 구조
빠른 스타트 업 시간과 소형 디자인
다목적 응용을위한 경량 구조
태도 제어 및 캐리어 측정 시스템에 이상적입니다

제품 구성

광학 경로 어셈블리
감지 및 제어 신호 회로 보드
섬유 코일 골격 및 구조 성분

물리적 사양

치수:φ24mm × 51.6mm

무게:≤30g

기술 매개 변수

일련 번호	프로젝트	성능 표시기
1	범위 (°/s)	± 300
2	스케일 팩터 (LSB/O/S)	3600
3	스케일 팩터 안정성 (RMS,%)	≤0.1
4	제로 바이어스 안정성 (10, 1σ, °/h)	≤3
5	제로 바이어스 반복성 (1σ, °/h)	≤2
6	각도 랜덤 워크 (°/h1/2)	≤0.02
7	시작 시간 (들)	≤2
8	전원 공급 장치 (V)	5+0.15
9	전력 소비 (W)	≤1.5
10	MTBF (계산 평가)	50000H @ 20 h

전력 요구 사항

제품의 외부 전원 공급 장치에는 두 개의 회로가 있으며 요구 사항은 표 2에 나와 있습니다.

표 2 외부 전원 공급 장치 요구 사항

	+5V
전압	4.85V ~ 5.15V
리플	20MV
전류	0.2A

전기 인터페이스

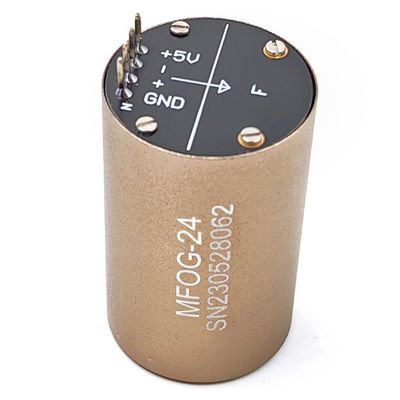

MFOG-091D 마이크로-나노 섬유 광학 자이로 스코프는 결합 패드에 의해 외부에 전기적으로 연결되어있다.

다음과 같이 정의됩니다.

노드 번호	색상	정의
1	Gnd	지면
2	+5V	전원 공급 장치
3	당신	RS422 T+
4	YB	RS422 T-
5	비	RS422 R-
6	에이	RS422 R+

윤곽 도면
