| 브랜드 이름: | Firepower |
| 모델 번호: | F60 |
| 모크: | 1 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 500/Month |

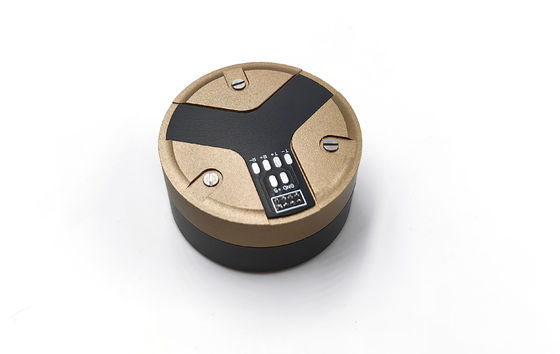

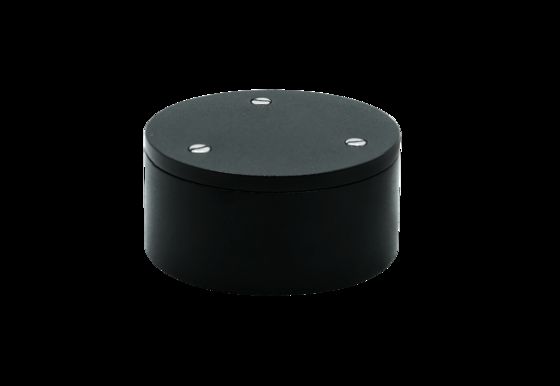

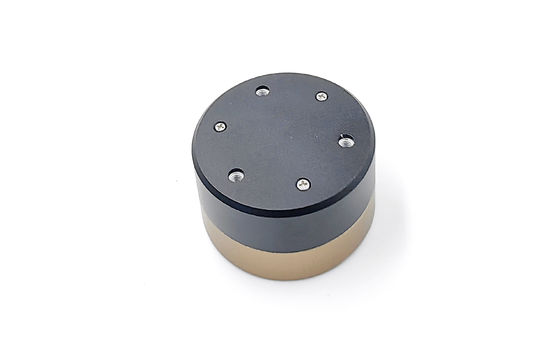

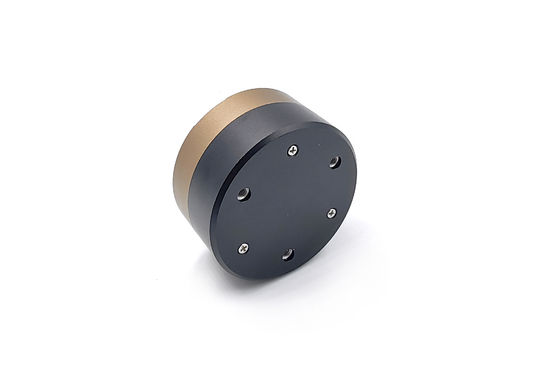

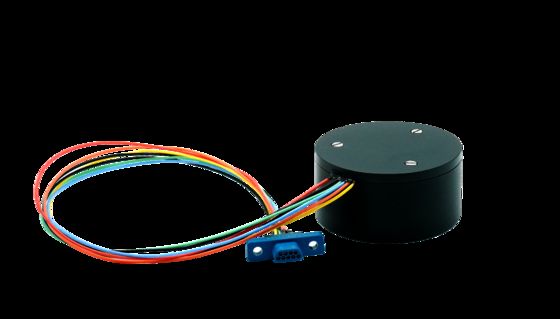

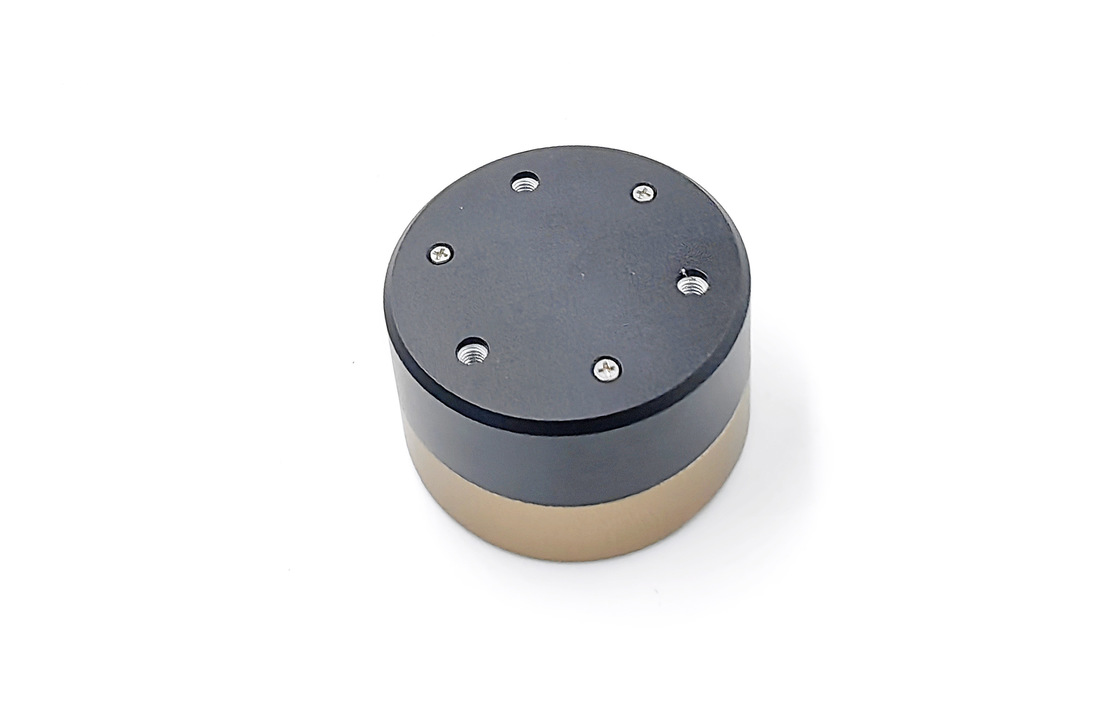

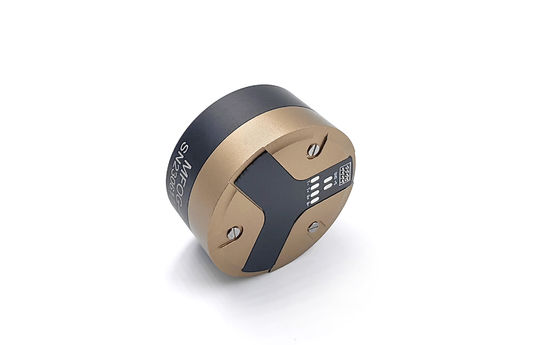

RS422 디지털 통신과 함께 높은 동적 범위 안개 회전 센서
제품 설명
이 제품은 광학 사그나크 효과에 기반한 관성 각속도 센서이며, 제품의 민감 축을 따라 운반기의 각속도를 측정하는 데 사용됩니다.제품의 각율 감지 단위는 광섬유 반지입니다., 그리고 디지털 클로즈 루프 검출 회로가 채택되어 외부 물리적 각률에 의한 시계 방향으로 전파되는 빛과 시계 반대 방향으로 전파되는 빛의 광 경로 차이를 추출합니다.광섬유 반기로 감지되는동시에, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
구성
(a) 광 경로 단위는 SLD 광원, 광섬유 리, 통합 광 광 단계 변조기, 광섬유 결합기 및 광 탐지기를 포함한다.
(b) 회로 단위는 광원 구동 회로와 감지 및 제어 신호 회로판으로 구성됩니다.
c) 자이로스코프 구조 부품
제품 구조와 특징
자이로스코프 구조는 전형적인 광섬유 고리 구조 설계 계획을 채택하고 소형화 통합 설계, 구조 안정성 (충격 및 진동 저항성),반공명, 구조적 대칭성, 설치 용이성 및 열 설계 (온도 특성) 및 기타 측면이 고려되었으며 기존 회전기의 구조가 최적화되고 설계되었습니다.
제품 사용
F60 광섬유 회전경은 장수, 강한 충격 및 진동 저항, 큰 측정 범위, 높은 대역폭, 즉각적인 시작, 가속으로 인한 이동이 없습니다,그리고 넓은 정확도그것은 광범위하게 선박, 항공기, 차량 및 로봇 내비게이션, 위치 및 방향, 안정성 제어 및 다른 분야에서 사용될 수 있습니다.
지로 작동 전원 공급 장치
±5V 전원 공급, 전원 공급 정확도 5%, 전원 공급 물결은 20mV를 초과하지 않습니다. 전체 온도 전원 공급의 최대 충동 전류는 1.5A입니다.평형 상태의 전력 소모량은 방 온도에서 2보다 높지 않습니다..5W이고 정지 상태의 전력 소비량은 전체 온도에서 5W를 초과하지 않습니다.
주요 매개 변수
| 프로젝트 | 단위 | F60A | F60B | F60C | F60D |
| M가벼운 범위 | o/s | ±400~±800 | |||
| 0 오프셋 안정성 | o/h | ≤0.06 | ≤0.1 | ≤0.3 | ≤1.5 |
| 제로 편향 반복성 | o/h | ≤0.06 | ≤0.1 | ≤0.3 | ≤1.5 |
| 무작위 행진 계수 | o/√h | ≤0.006 | ≤0.01 | ≤0.03 | ≤0.5 |
| 스케일 인자 비선형 | ppm | ≤50 | ≤60 | ≤70 | ≤150 |
| 규모 요인 반복 가능성 | ppm | ≤50 | ≤60 | ≤70 | ≤150 |
| 규모 요인 대칭성 | ppm | ≤50 | ≤60 | ≤70 | ≤150 |
| 시작 시간 | s | ≤1 | |||
| 대역폭 | Hz | >200 | |||
| 전원 공급 | V | -5,+5 | |||
| 전력 | W | ≤6 | |||
| 작동 온도 | oC | -40~+65 | |||
| 저장 온도 | oC | -45~+85 | |||
| 진동 | Hz,g2/Hz | 20~2000,0.06 | |||
| 충격 | g,ms | 30,11 | |||
| 데이터 갱신 속도 | Hz | 200~2000 | |||
| 보드율 | bps | 115200~921600 | |||
| 출력 방법 | / | 브로드캐스트 (예정) / 트리거 (개인) | |||
| 인터페이스 레벨 | / | RS-422 | |||
| 커넥터 | / | J30J-15TJL | |||
| 모양 크기 | mm | Φ60×32 | |||
차원
주요 응용 분야
