극소 나노 섬유 광학 자이로스코프, 디지털 출력과 각도 레이트 센서

브랜드 이름:	Firepower
모델 번호:	FCG24
모크:	1
가격:	1600 USD
지불 조건:	전신환
공급 능력:	100/month

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

출력 모드:

RS422

범위:

≥500' /s

선입견 (알란):

≤0.2' /h

소비량:

≤0.7w

전원 공급:

5(±0.15)V

난보:

≤0.04' /√h(1σ)

스케일 팩터:

4 mv/' /s

포장 세부 사항:

Sponge+는 권투합니다

공급 능력:

100/month

강조하다:

RS422 출력 광 섬유용 자이로스코프

광학 각도 레이트 센서를 통합하기

극소 나노 섬유 각도 레이트 센서

제품 설명

광섬유를 디지털 출력과 통합하는 마이크로-나노 광 섬유용 자이로스코프 각도 레이트 센서

1가지 범위

이 문서는 MFOG-24 마이크로-나노 광 섬유용 자이로스코프 (짧은 것을 위한 제품)의 사용과 유지를 위해 요구와 방법을 상세화합니다.

2 참조와 표준

전자 제품을 위한 GJB1649-1993 ESD 제어 계획

3가지 정의

어떤 것.

4 제품 소개

4.1 제품 개관

MFOG-24 마이크로-나노 광 섬유용 자이로스코프 (다음에 이 제품으로서 언급되) 광섬유를 디지털 출력, 기술과 통합하는 각도 레이트 센서고 전자입니다. 그것은 사냑 효과를 기반으로 하고, 다양한 마이크로-나노 파이버 장치를 통합하고, 반대 방향에서 광 전파의 두개의 빔에 의해 발생된 위상차를 처리하고 되돌려 주면서, 탐색함으로써 검출 프로세스를 실현합니다.

이 제품은 주로 광학 경로 성분, 회로 부품과 구성 요소로 구성됩니다. 그것은 단순 구조, 어떤 이동 부품, 어떤 마모 부분, 고속 개시, 작은 사이즈, 경량과 기타의 특성을 가집니다. 그리고 있을 수 있고 캐리어의 저 자세 제어와 측정에 적용됩니다.

4.2 구성

제품은 다음과 같은 부품의 주로 조립됩니다 :

A) 광학 경로 조립체 ;

B) 탐지와 제어신호 회로판 ;

C) 광섬유 환골격, 외피와 다른 구조물 부품 ;

4.3 출현과 차원

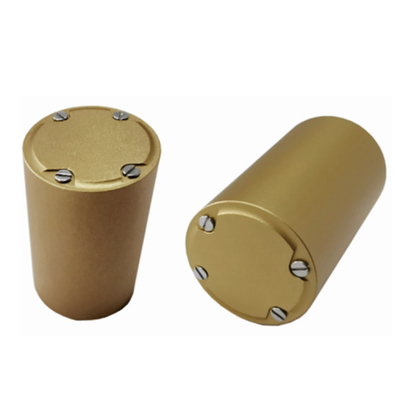

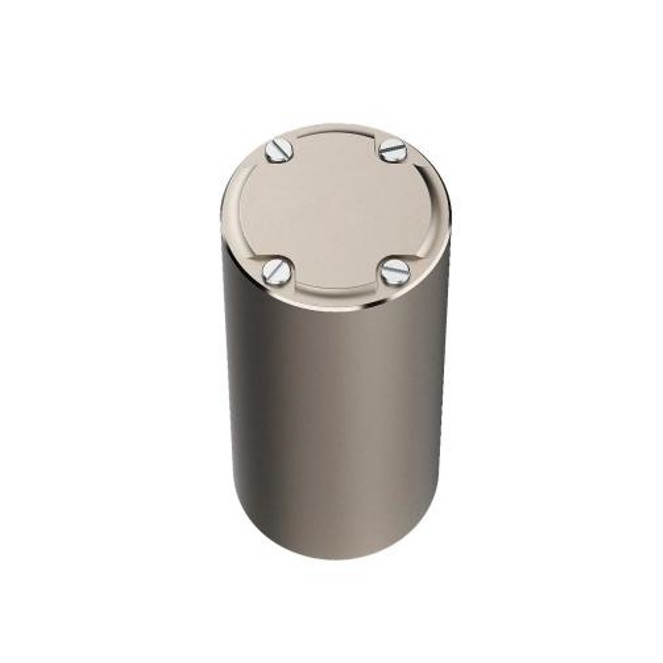

제품은 φ24 밀리미터 × 40 밀리미터의 윤곽치수로, 원통입니다

극소 나노 섬유 광학 자이로스코프, 디지털 출력과 각도 레이트 센서 0

표 1 주요 성능 매개 변수

항목	MFOG24	유닛
출력 신호	RS422
연결기	용접 판재
주축	1
소모	≤1.5	Ｗ
전원 공급기	5(±0.15)	Ｖ
난보	≤0.04	'/√h(1σ)
범위	≥500	'/s
선입견 (10s,1σ)	≤1.5	'/h
선입견 (알란)	≤0.4	'/h
선입견 반복성(알란)	≤0.4	'/h
보정 계수	3600	(LSB / 오우 /s)
보정 계수 비선형성	≤300	PPM(1σ)
업 타임 시작되세요	≤1	Ｓ
대역폭	300	Hz
일하는 임시.	-45~+70	Ｃ
임시를 저장하세요.	-55~+85	Ｃ
진동	20~2000,0.04	Hz,g2/Hz
차원	Φ24*40	밀리미터
중량	≤30	Ｇ
