안개와 MEMS 지로 옆에 있는 RS422 출력 모드 새로운 초이스 광섬유 자이로

브랜드 이름:	Firepower
모델 번호:	FCG24A
모크:	1
가격:	1600 USD
지불 조건:	전신환
공급 능력:	100/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

출력 모드:

RS422

범위:

≥500' /s

선입견 (알란):

≤0.2' /h

소비량:

≤0.7w

전원 공급:

5(±0.15)V

난보:

≤0.04' /√h(1σ)

스케일 팩터:

4 mv/' /s

포장 세부 사항:

스폰지+ 상자

공급 능력:

100/월

강조하다:

RS422 광섬유 자이로

0.7w 광섬유 자이로

CE 광섬유 자이로

제품 설명

안개와 MEMS 지로 옆에 있는 새로운 지로 초이스

표 1 주요 성능 매개 변수

항목	FCG24D	유닛
출력 모드	아날로그
연결기	용접 판재
주축	1
소모	≤0.7	Ｗ
전원 공급기	5(±0.15)	Ｖ
난보	≤0.1	'/√h(1σ)
범위	≥500	'/s
선입견 (10s,1σ)	≤2	'/h
선입견 (알란)	≤0.2	'/h
선입견 반복성(알란)	≤0.2	'/h
보정 계수	4	mv/' /s
보정 계수 비선형성	≤1000	PPM(1σ)
업 타임 시작되세요	≤1	Ｓ
대역폭	450	Hz
일하는 임시.	-45~+70	Ｃ
임시를 저장하세요.	-55~+85	Ｃ
진동	20~2000,0.04	Hz,g2/Hz
차원	Φ24*40	밀리미터
중량	≤30	Ｇ

1가지 범위

이 문서는 FCG-24 마이크로-나노 광 섬유용 자이로스코프 (짧은 것을 위한 제품)의 사용과 유지를 위해 요구와 방법을 상세화합니다.

2 참조와 표준

전자 제품을 위한 GJB1649-1993 ESD 제어 계획

3가지 정의

어떤 것.

4 제품 소개

4.1 제품 개관

FCG-24 마이크로-나노 광 섬유용 자이로스코프 (다음에 이 제품으로서 언급되) 광섬유를 아날로그 출력, 기술과 통합하는 각도 레이트 센서고 전자입니다. 그것은 사냑 효과를 기반으로 하고, 다양한 마이크로-나노 파이버 장치를 통합하고, 반대 방향에서 광 전파의 두개의 빔에 의해 발생된 위상차를 처리하고 되돌려 주면서, 탐색함으로써 검출 프로세스를 실현합니다.

이 제품은 주로 광학 경로 성분, 회로 부품과 구성 요소로 구성됩니다. 그것은 단순 구조, 어떤 이동 부품, 어떤 마모 부분, 고속 개시, 작은 사이즈, 경량과 기타의 특성을 가집니다. 그리고 있을 수 있고 캐리어의 저 자세 제어와 측정에 적용됩니다.

4.2 구성

제품은 다음과 같은 부품의 주로 조립됩니다 :

A) 광학 경로 조립체 ;

B) 탐지와 제어신호 회로판 ;

C) 광섬유 환골격, 외피와 다른 구조물 부품 ;

4.3 출현과 차원

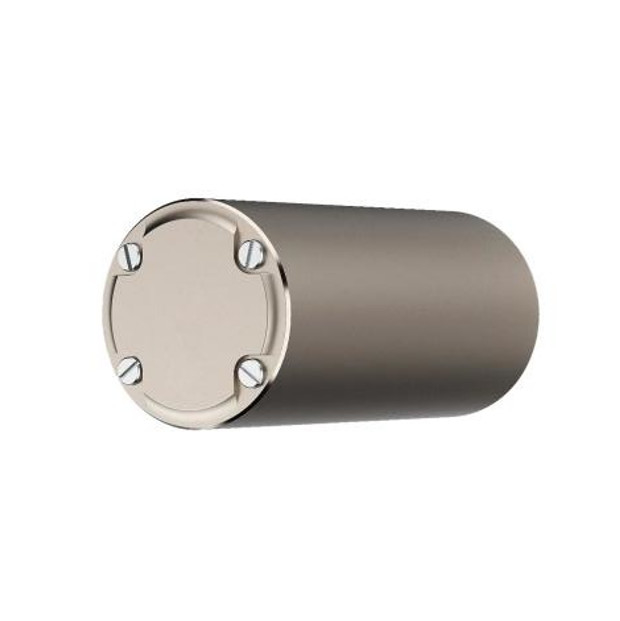

제품은 φ24 밀리미터 × 40 밀리미터의 윤곽치수로, 원통입니다

FCG-24 마이크로-나노 광 섬유용 자이로스코프을 그린 그림 1 외형도

4.4 중량

≤40g.

4.5 작동 온도

-40C~+65C.

4.6 저장 온도

-55C~+85C.

4.7 불규칙진동

진동 레벨을 산개하세요 : 20g, 주파수 범위 : 20Hz ~ 2000Hz.

4.9.1 기계적 인터페이스

제품의 바닥 표면은 3개 M3 스레드와 외부 기계적인 연결로, 장착 표면입니다.

2 설비 면적을 그림으로 나타냅니다

4.9.2 동력 요건

제품에 대한 외부 전력 공급 장치는 2 회로를 가지고 있고 요구가 표 2에 나타납니다 :

표 2 외부 전력 공급기 요구사항

	+5V
전압	4.85V~5.15V
잔물결	20mV
전류	0.25A
